自己动手搭建free5Gc环境 – 作者:tammypi

前提

做5Gc相关分析，却苦于没有环境和数据，于是使用free5Gc搭建一套5G核心网环境，方便后续工作的展开。

网上资料众说纷纭，有自行用go对于free5Gc进行编译的，也有使用kubernetes进行搭建的。但是，我期望：

• 搭建工作尽可能简单

• 不想引入不需要的东西，例如kubernetes里的replication control,pod,service等一系列的概念

所以，用docker-compose来搭建free5Gc无疑是最好的方法。记录搭建的整个流程如下。

1. 系统环境

在Ubuntu18.04虚拟机上搭建整套环境。而free5Gc需要的系统内核为5.0.0-23-generic(官方说是因为UPF的一个issue)，所以首先需要进行切换内核的工作。

1.1 更新ap-get源

首先备份原/etc/apt/sources.list文件，然后再在新的/etc/apt/sources.list文件中，将源切换为阿里源。

deb http://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse

deb http://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse

deb-src http://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse

deb-src http://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse

deb-src http://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse

deb-src http://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse

deb-src http://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse

再运行apt-get update更新源。

1.2 更换内核

apt-get install linux-image-5.0.0-23-generic

apt-get install linux-headers-5.0.0-23-generic

重启虚拟机后，uname -a可以查看当前的内核已经变更为5.0.0-23：

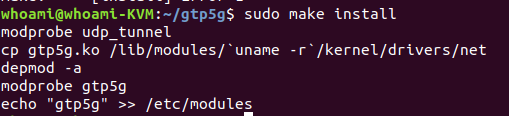

安装gtp5g：

git clone https://github.com/free5gc/free5gc-compose.git

cd gtp5g

make

sudo make install

2. 安装docker及docker-compose

sudo apt-get install docker.io

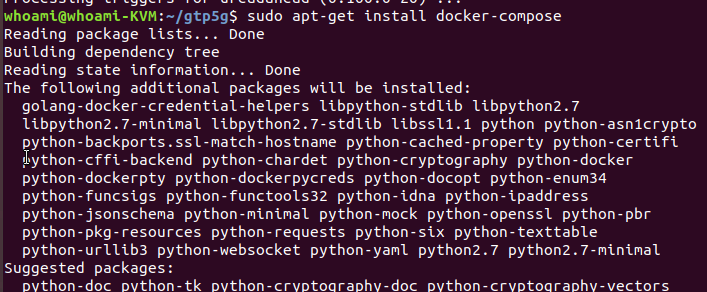

sudo apt-get install docker-compose

free5GC需要更高版本的docker-compose，所以先安装pip，再使用pip安装指定的docker-compose版本

sudo apt-get install python-pip

sudo pip install docker-compose==1.26.0

3. 安装free5Gc

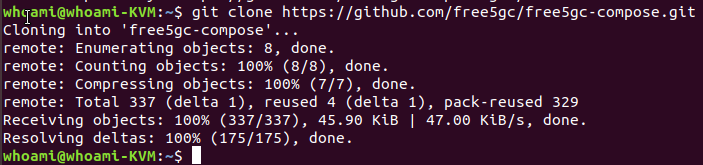

git clone https://github.com/free5gc/free5gc-compose.git

cd free5gc

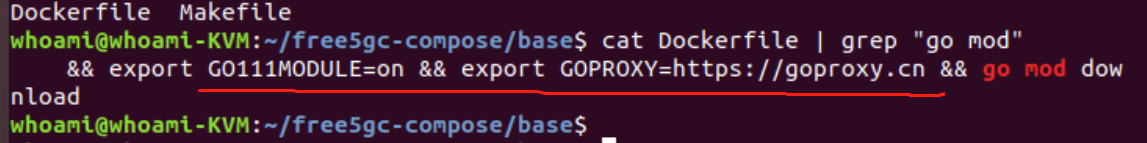

由于需要使用go语言相关功能，所以需要将代理切换为国内的代理。修改free5Gc/base/Dockerfile增加红线处配置：

sudo make base

sudo docker-compose build

sudo docker-compose up //直接运行

sudo docker-compose up -d //后台运行

4. 效果

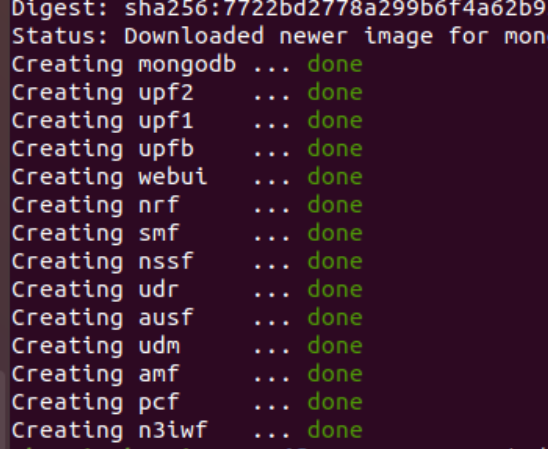

可以看到，各个网元已经成功构建：

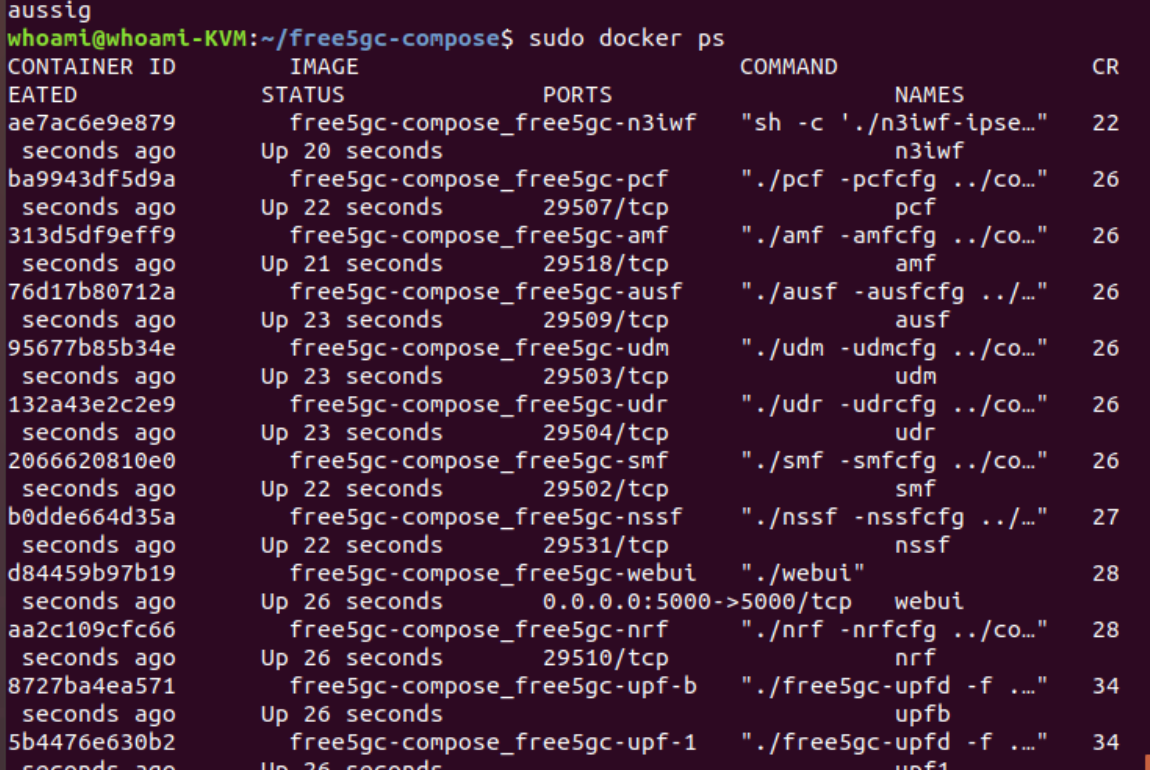

docker容器也都成功启动：

5. 使用UE/gNB进行连接

在我的环境中，AMF网元的IP为10.100.200.8(进入docker容器自行查看ip)。

Github上另外有一个开源项目：

https://github.com/hhorai/gnbsim

是一个开源的5G gNB/UE模拟器，可以用于验证5G核心网。

git clone https://github.com/hhorai/gnbsim&& cd gnbsim && cd example && go build

即编译完成。

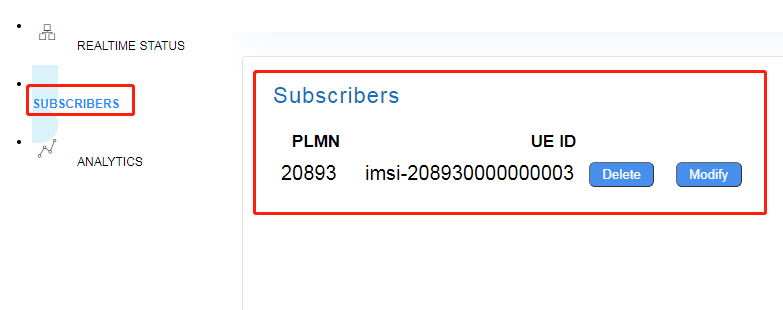

在free5Gc的webui里，新建一个subscribers:(free5Gc启动后，webui容器会将自己的5000端口映射到宿主机的5000端口上，所以使用http://宿主机ip:5000即可以访问webui界面)。其默认的用户名和密码为：admin/free5gc。

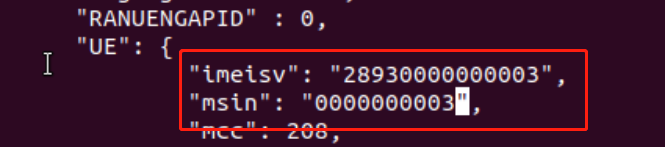

修改example.json如下内容：

imeiisv:208930000000003(与新建的那个subscriber的UE ID保持一致)

msin：0000000003(与UEID后10位保持一致)

GTPuAddr：因为gnbsim就是运行在宿主机上，填写ubuntu 的IP即可

GTPuIFname：填写ubuntu的网卡即可

UE.url(启动一个web服务器，将UE.url指向这个Web服务器的url)

执行命令：sudo ./example -ip 10.100.200.8 即可以接入5G核心网。

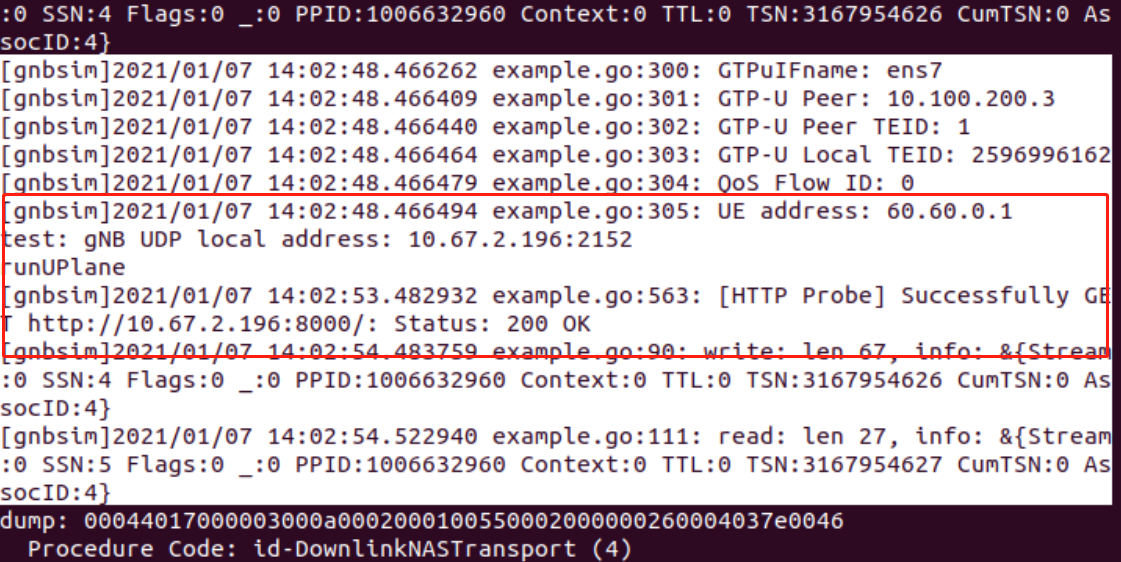

整个gnbSim模拟了生成一个gNB和UE，并且使用UE打开了一个web页面的过程（即UE.url的值指向的web页面）：

因为运行example后，会新建gtp-gnb虚拟网卡。如果再次测试，会提示设备忙。所以，如果需要再次测试，可以用命令：

sudo ip link delete gtp-gnb 删除之后，再进行测试。

来源：freebuf.com 2021-01-07 18:13:39 by: tammypi
