QCSuper：在高通手机猫上捕获无线2G/3G/4G数据包

QCSuper是一种基于高通（Qualcomm）手机和调制解调器（俗称“猫”）通信的工具，可以捕获原始的2G/3G/4G无线电帧等数据内容。它允许你使用已root的安卓手机，usbdongle加密狗或其他格式的现有捕获数据包生成PCAP文件。

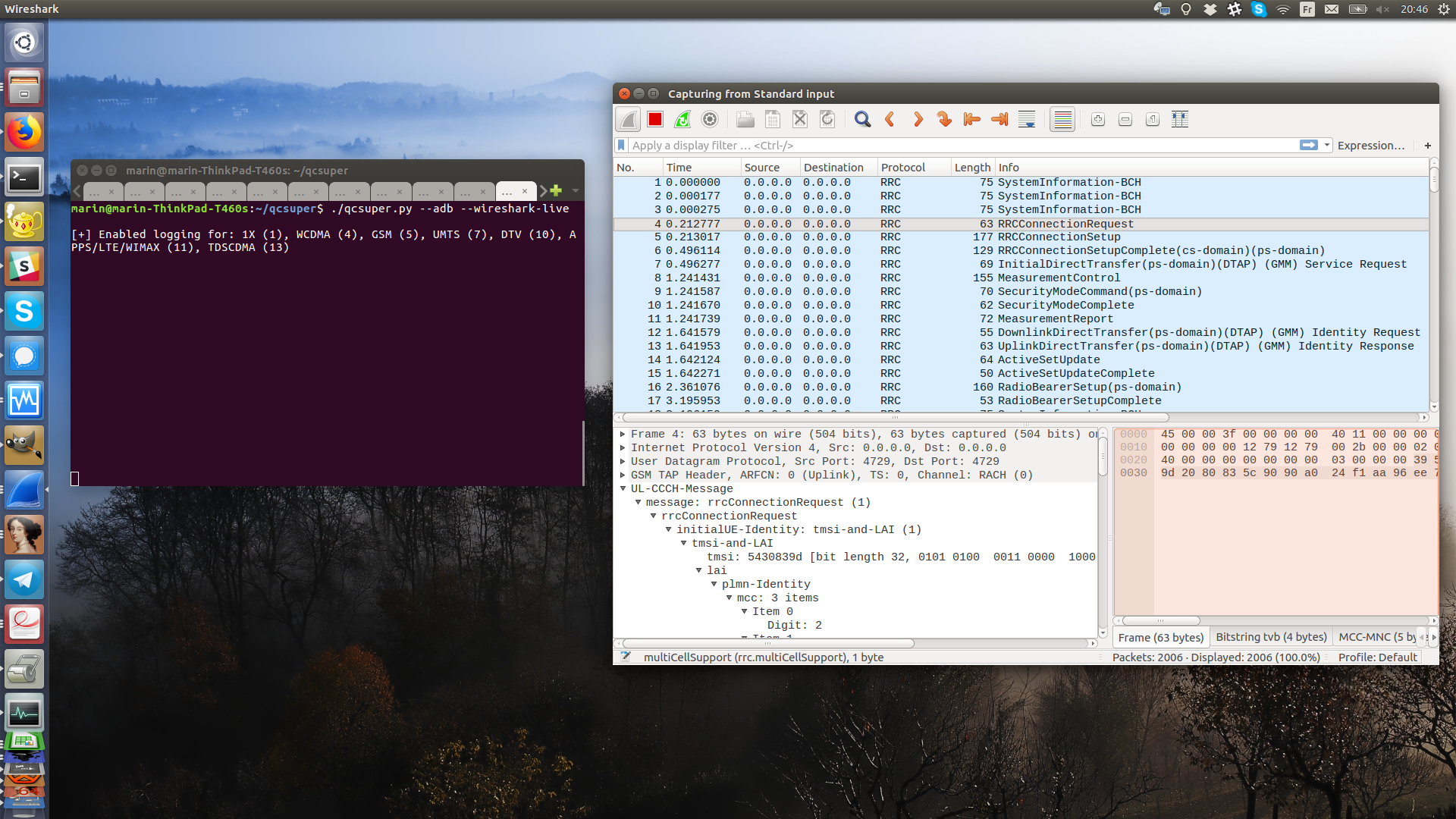

安装完成后，你可以将已root的手机插入USB，并执行以下命令来使用它：

./qcsuper.py --adb --wireshark-live

它使用的是高通Diag协议，也称为QCDM或DM（诊断监控），以与手机的基带进行通信。

如果你想要支持或报告你设备的工作情况，又或是想加入Diag协议的开发研究，那么你可以加入我们的IRC（Freenode的#qcsuper）或是打开Github issue。

安装

QCSuper已在Ubuntu 16.04，18.04和Windows 7上进行了测试开发。它依赖于一些Python模块。

想要使用它，你的手机必须root或通过USB暴露diag服务端口。为了检查手机的兼容性，请在GSMArena等网站上查找手机的型号，并检查它是否配有高通处理器。

想要打开QCSuper生成的PCAP文件，对于2G/3G帧你可以使用Wireshark 2.x的任何版本。但对于4G帧，你则需要至少Wireshark 2.5.x以上的版本（对于4G帧中解密的单个NAS消息则需要2.6.x以上））。Ubuntu目前已为所有版本提供了其最新版。

Ubuntu 和 Debian 安装

打开终端并键入以下内容：

# Download QCSuper
git clone [email protected]:P1sec/QCSuper.git qcsuper
cd qcsuper

# Install dependencies
sudo apt install python3-pip wireshark
sudo pip3 install --upgrade pyserial crcmod https://github.com/P1sec/pycrate/archive/master.zip

Windows 安装

在Windows上，你需要根据你的手机型号下载并安装手机的USB驱动。没有通用的方法，在Google上搜索你手机的型号 +“USB驱动（USB driver）”或“ADB驱动（ADB driver）”以获取相关的说明。

然后，你需要确保你的设备可以使用adb进行访问。你可以在此处找到有关如何下载和设置adb的教程。adb shell命令必须正常工作才能继续。

然后，按照以下链接进行操作：

安装Python 3.6或更高版本（请确保已将其包含到PATH中，并勾选install it for all users（系统用户下所有用户可启动）并安装pip）

安装Wireshark 2.6或更高版本

下载并提取QCSuper

安装所需Python模块，请打开命令提示符并键入：

pip3 install --upgrade pyserial crcmod https://github.com/P1sec/pycrate/archive/master.zip

仍在命令提示符下，使用cd命令移动到包含QCSuper的目录。然后你可以执行命令（启动命令应为qcsupper.py，而不是/qcsupper.py）。

支持的协议

QSuper支持捕获少量的移动无线协议。这些协议在GSMTAP Header之后，标准报头（被封装到UDP/IP中）允许识别协议，GSMTAP报文被放在PCAP文件中，该文件可以使用Wireshark进行分析。

2G/3G/4G协议可分为几个“layers（层）”：layer 1数字无线电调制和多路复用，layer 2处理诸如分片和ACK等问题，layer 3是信令或用户数据。

QCSuper允许在第3层捕获，因为它是使用Wireshark进行分析最实用和有价值的，并且是Diag协议本身所提供的（这里有一些有趣的信息）。

2G（GSM）：第3层及以上（RR/…）

2.5G（GPRS和EDGE）：第2层及以上（MAC-RLC/…）用于数据确认

3G（UMTS）：第3层及以上（RRC/…）

此外，它还支持在单独的GSMTAP帧中重组SIB（系统信息块，向所有用户广播的数据），因为Wireshark目前无法自行完成：flag –reassemble-sibs

4G（LTE）：第3层及以上（RRC/…）

此外，它还支持将解密的NAS消息放入其他帧中：flag –decrypt-nas

默认情况下，你设备发送的IP流量不包括在内，你只能看到信令帧。你可以使用–include-ip-traffic选项包含你生成的IP流量（在2G/3G/4G中，IP几乎不属于数据流量的第3层，其头部可能被压缩（ROHC），并且可能包含一个很小的PPP报头）。

你发送的数据流量使用与信令流量不同的信道，此信道通过信令流量建立；因此，QCSuper应向你显示与此信道相关的所有详细信息。

使用

使用QCSuper，你需要指定一个输入（例如：–adb（Android手机）,–usb-modem）和一个或多个模块（–wireshark-live用于打开Wireshark,–pcap-dump用于写入流量到PCAP文件,–info获取有关设备的一般信息…）。

示例：

# Open Wireshark directly, using a rooted Android phone as an input
./qcsuper.py --adb --wireshark-live

# Same, but dump to a PCAP file instead of opening Wireshark directly
./qcsuper.py --adb --pcap-dump /tmp/my_pcap.pcap

# Same, but using an USB modem exposing a Diag serial port
sudo ./qcsuper.py --usb-modem /dev/ttyHS2 --wireshark-live

以下是QCSuper当前所有可用选项：

usage: qcsuper.py [-h] [--cli] [-v]
                  (--adb | --usb-modem TTY_DEV | --dlf-read DLF_FILE | --json-geo-read JSON_FILE)
                  [--info] [--pcap-dump PCAP_FILE] [--wireshark-live]
                  [--memory-dump OUTPUT_DIR] [--dlf-dump DLF_FILE]
                  [--json-geo-dump JSON_FILE] [--decoded-sibs-dump]
                  [--reassemble-sibs] [--decrypt-nas] [--include-ip-traffic]
                  [--start MEMORY_START] [--stop MEMORY_STOP]

A tool for communicating with the Qualcomm DIAG protocol (also called QCDM or
DM).

optional arguments:
  -h, --help            show this help message and exit
  --cli                 Use a command prompt, allowing for interactive
                        completion of commands.
  -v, --verbose         Add output for each received or sent Diag packet.

Input mode:
  Choose an one least input mode for DIAG data.

  --adb                 Use a rooted Android phone with USB debugging enabled
                        as input (requires adb).
  --usb-modem TTY_DEV   Use an USB modem exposing a DIAG pseudo-serial port
                        through USB.
  --dlf-read DLF_FILE   Read a DLF file generated by QCSuper or QXDM, enabling
                        interoperability with vendor software.
  --json-geo-read JSON_FILE
                        Read a JSON file generated using --json-geo-dump.

Modules:
  Modules writing to a file will append when it already exists, and consider
  it Gzipped if their name contains ".gz".

  --info                Read generic information about the baseband device.
  --pcap-dump PCAP_FILE
                        Generate a PCAP file containing GSMTAP frames for
                        2G/3G/4G, to be loaded using Wireshark.
  --wireshark-live      Same as --pcap-dump, but directly spawn a Wireshark
                        instance.
  --memory-dump OUTPUT_DIR
                        Dump the memory of the device (may not or partially
                        work with recent devices).
  --dlf-dump DLF_FILE   Generate a DLF file to be loaded using QCSuper or
                        QXDM, with network protocols logging.
  --json-geo-dump JSON_FILE
                        Generate a JSON file containing both raw log frames
                        and GPS coordinates, for further reprocessing. To be
                        used in combination with --adb.
  --decoded-sibs-dump   Print decoded SIBs to stdout (experimental, requires
                        pycrate).

PCAP generation options:
  To be used along with --pcap-dump or --wireshark-live.

  --reassemble-sibs     Include reassembled UMTS SIBs as supplementary frames,
                        also embedded fragmented in RRC frames.
  --decrypt-nas         Include unencrypted LTE NAS as supplementary frames,
                        also embedded ciphered in RRC frames.
  --include-ip-traffic  Include unframed IP traffic from the UE.

Memory dumping options:
  To be used along with --memory-dump.

  --start MEMORY_START  Offset at which to start to dump memory (hex number),
                        by default 00000000.
  --stop MEMORY_STOP    Offset at which to stop to dump memory (hex number),
                        by default ffffffff.

指定 – 支持来自stdin或stdout的管道数据输送（可能无法检测到gzip压缩的内容）。

使用（USB猫）

你可以将QCSuper与USB猫一起使用–usb-modem <device>选项暴露Diag端口，其中<device>是Linux上伪串行设备（如/dev/ttyUSB0，/dev/ttyHS2和其他可能的设备）或Windows上的COM端口（例如COM3）的名称。

注意，在大多数设置中，你需要以root用户身份运行QCSuper才能使用此模式，尤其是处理串口干扰问题。

如果你不清楚/dev下哪些设备暴露了Diag端口，你可能需要对其中的设备进行逐一的尝试。你可以尝试通过停止ModemManager守护进程（sudo systemctl stop ModemManager）并使用以下命令来自动检测：sudo ModemManager –debug 2>&1 | grep -i ‘port is QCDM-capable’ 然后使用Ctrl-C。

注意，如果你的设备不能与ModemManager一起使用，那么它很可能没有进行完全的设置，并且也不能与QCSuper一起使用。一些可能的问题是

你没有为设备应用正确的模式切换（mode switching）命令。

如果你购买的设备之前有来自不同运营商的SIM卡，则你的设备可能会被锁定。你可能必须使用前一个运营商的解锁代码并将其提交给设备：sudo mmcli -i 0 –pin=<your_unlock_code>

如果默认情况下，基于高通的USB设备未暴露Diag端口，则可能需要通过AT端口键入以下命令来启用Diag端口：

AT$QCDMG

注意，只有一个客户端可以同时与Diag端口通信。这适用于两个QCSuper实例，或QCSuper和ModemManager实例。

如果你系统上的ModemManager处于活动状态，QCSuper将尝试动态添加udev规则以防止它访问Diag端口并重启其守护进程。它将在关闭时禁用此规则。

支持的设备

QCSuper已在以下设备成功测试：

Sony Xperia Z (Phone) – 4G – root启用adb后开箱即用

ZTE MF823 (USB Modem) – 4G – 可能需要将设备模式切换到CDC-WDM，将设备设置为工厂模式，然后执行上述AT命令

ZTE MF667 (USB Modem) – 3G, 2011 – 应该开箱即用（可能需要模式切换）

Option Icon 225 (USB Modem) – 3G, 2008

Novatel Ovation MC998D（USB猫）

ZTE WCDMA Technologies MSM MF110/MF627/MF636（USB猫）

然而，它的目标是与基于高通芯片组的最广泛的设备兼容，用于捕获部分。

不要犹豫和吝啬，请通过我们IRC频道报告你的设备是否成功运行，或打开Github issue。
