Wireshark数据抓包分析之HTTP协议 – 作者:合天智汇

HTTP 是一个无状态的协议。无状态 是指客户端 (Web 浏览器)和 服务器之间不 需要建立持久的链接。这 意味着当一个客户端向服务器端发出请求,然后Web 服务器返回响应 ”*”(response) ,连接就被关闭了,在服务器端不保留连接的有关信息 .HTTP 遵 循请求 (Request)/ 应答 (Response) 模型。客户端(Web 浏览器) 向Web 服务器发送请求, Web 服务器处理请求并返回适当的应答。所有 HTTP 连 接都被构造成一套请求和应答。在 该过程中 要经过4 个 阶段,包括建立连接、发送请求信息、发送 响应信息和关闭连接,如下图所示:

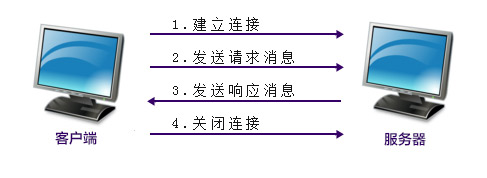

下面 详细介绍上图中描述的HTTP 工作流程,如下

客户端 通过TCP 三次握手与服务器建立连接。

TCP 建立连接成功后,向 服务器发送HTTP 请求。

服务器 接收客户端的HTTP 请求后,将返回应答,并向客户端发送数据

客户端 通过TCP 四次断开,与服务器断开 TCP 连接。

在今天的实验中,我们将通过模拟局域网的两台机器之间的数据传输,配置好HFS软件,来抓取和分析HTTP数据。

根据实验环境,本实验的步骤如下:

1. 配置HFS 软件,获取 HTTP 的 GET数据和POST 数据

2. 分析HTTP数据包

实战步骤一、配置HFS软件,获取HTTP的GET数据和POST数据

在 局域网环境中,我们使用一个小工具来实现HTTP 服务器。先在 服务器上配置HFS

1. 配置HFS软件

本地 解压,进入 文件夹,右键以管理员身份运行。如下

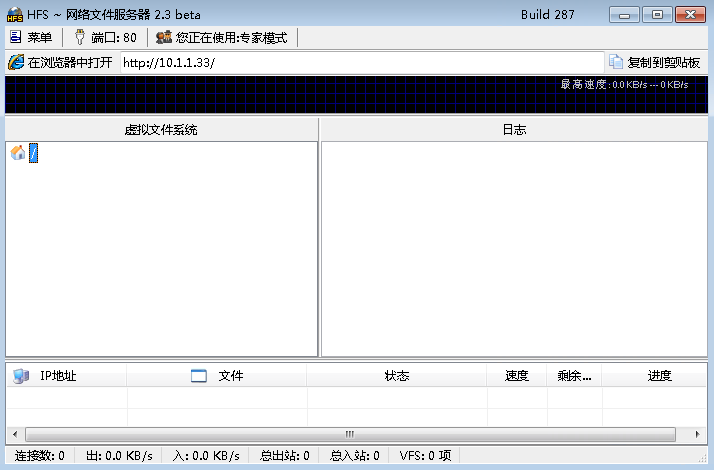

我们 先配置HFS ,这里能 达到我们的实验 要求,获取到GET 和 POST 数据包即可。点击左上角 的端口 ,输入 端口,这里我们用8080 , 如下,点击确定

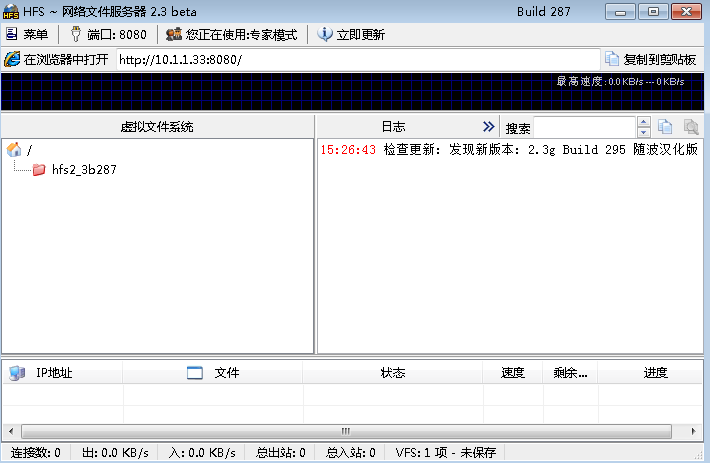

在 虚拟文件系统区域,右键,选择“从磁盘 添加目录”, 选择一个真实 存在的目录(此处注意务必是真实存在的 ),弹出 的选择目录类型 中选择”真实 目录” ,此处 我们用桌面的解压缩目录, 可以看到目录 是红色的


右键 目录,点击设置”用户名及 密码”, 在弹出的对话框中输入 用户名和密码(demo/demo ), 点击 确定。


在右键 目录,点击”属性”, 选择”上传”sheet页 ,选中 任何人。点击确定,这样我们 就配置好了HFS 工具,可以在 客户端通过浏览器访问了。

2. 获取HTTP的GET数据和POST数据

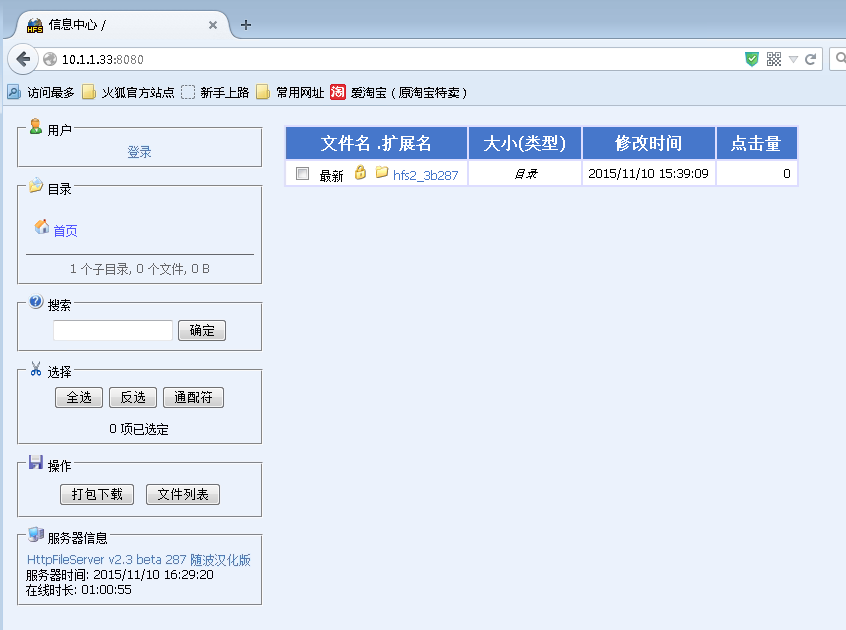

下面 我们在测试者 机器上,打开Wireshark 抓包工具, 过滤条件输入ip.addr == 10.1.1.33 ,然后输入服务器 中HFS给出 的网址,等待 服务器响应。成功 之后,可以在测试者机器的 浏览器上看到页面, 如下:


这时候, 我们已经获取 到了HTTP 的 GET 方法。 我们将Wireshark 获取的数据包保存为 HTTP-Get。

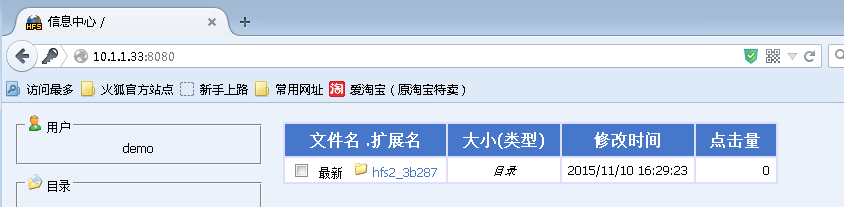

点击 页面的登录,在对话框中输入用户名密码(demo/demo ),确定 之后等待 服务器响应。成功 如下

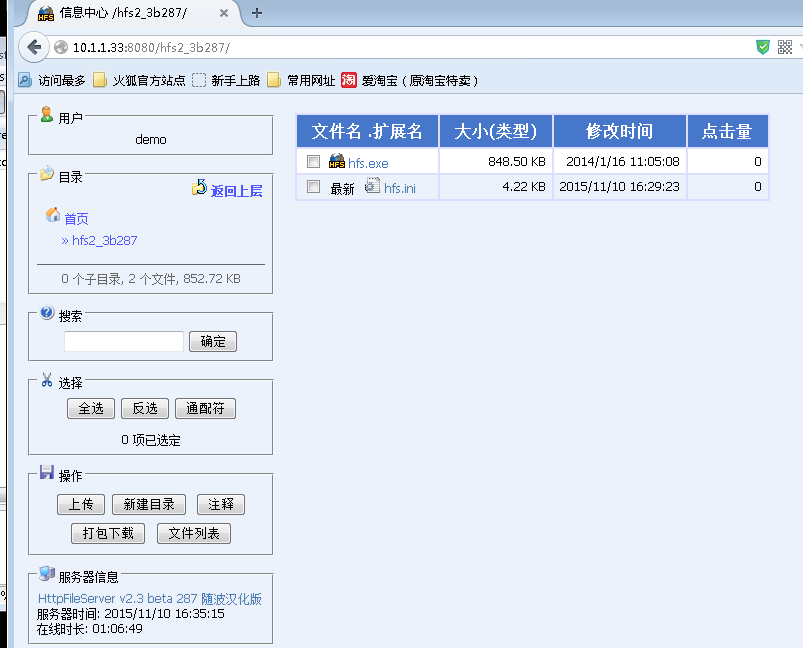

接下来 ,双击页面的文件夹(等待 服务器响应), 同时重新启动Wireshark ,等 待页面刷新成功,8.png

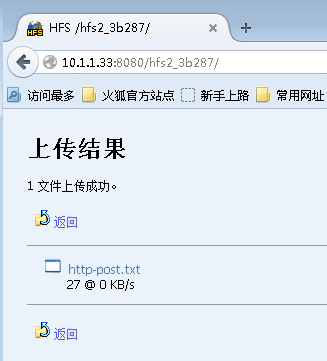

如 上图,会 在左侧 看到按钮 ,点击”上传”按钮 ,选择 文件,这里我们选择桌面上的“http-post.txt”,点击 上传。等待 服务器响应。提示 上传成功,如下


我们保存 抓包文件 ,名字 为HTTP-Post。 任务一,就 到这里。

实战步骤二、分析HTTP数据包

1. HTTP报文格式

HTTP 由请求和响应 两部分组成,所以对应的也有两种报文格式。下面分别 介绍HTTP 请求报文格式和 HTTP响应 报文格式。

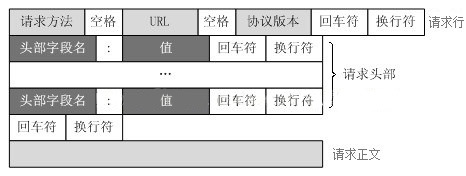

HTTP 请求报文格式


以上 表格中,第1 行 为“ 请求行” , 第2 、3、4 行为 “请求 头部”, 第5 行 为空行,第6 行 为“请求 正文”。 下面分别 介绍这4 部分:

(1) 请求 行:由3部分组成,分别为:请求方法、URL(见备注1)以及协议版本,之间由空格分隔, 请求方法包括GET、POST等。 协议版本的格式为:HTTP/主版本号.次版本号,常用的有HTTP/1.0和HTTP/1.1。

(2) 请求头部包含很多客户端环境以及请求正文的有用信息。请求头部 由“关键字 :值”对 组成,每行一堆,关键字和值之间使用英文“:”分隔。

(3) 空行,这一行非常重要,必不可少。表示请求头部结束,下面就是请求正文。

(4) 请求正文: 可选部分,比如GET 请求就没有请求正文;POST 比如以提交表单数据方式为请求正文。

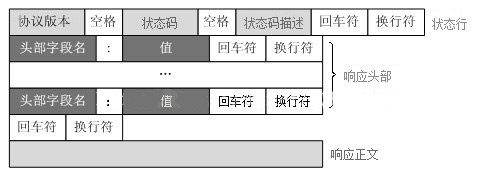

HTTP 响应报文格式


以上 表格中,第1 行 为“状态 行” , 第2 、3、4 行为 “响应 头部”, 第5 行 为空行,第6 行 为“响应 正文”。 下面分别 介绍这4 部分:

(1) 状态 行由 由3部分组成,分别为:协议版本,状态码,状态码描述,之间由空格分隔。 状态代码为3位数字,200~299的状态码表示成功,300~399的状态码指资源重定向,400~499的状态码指客户端请求出错,500~599的状态码指服务端出错(HTTP/1.1向协议中引入了信息性状态码,范围为100~199)。这里列举几个常见的:

状态码 说明
200 响应成功
400 客户端请求有语法错误,不能被服务器识别
404 请求资源不存在
500 服务器内部错误

(3) 空行,这一行非常重要,必不可少。表示响应头部结束

(4) 响应 正文,服务器返回的文档,最常见的为HTML网页。

2. HTTP的头域

在HTTP的 请求消息 和应答消息中,都包含头域。头域 分为4 种 ,其中请求 头域和应答头域分别只在请求消息和应答消息中出现,通用头域和实体头域在两种消息中都可以出现,但实体头域只有当 消息中包含了实体数据时 才会出现。下面分别 介绍这4 种 头域中的域名城和功能。

HTTP请求头域

Header 解释
Accept 指定客户端能够接收的内容类型
Accept-Charset 浏览器可以接受的字符编码集。
Accept-Encoding 指定浏览器可以支持的web服务器返回内容压缩编码类型。
Accept-Language 浏览器可接受的语言
Accept-Ranges 可以请求网页实体的一个或者多个子范围字段
Authorization HTTP授权的授权证书
Cache-Control 指定请求和响应遵循的缓存机制
Connection 表示是否需要持久连接。(HTTP 1.1默认进行持久连接)
Cookie HTTP请求发送时,会把保存在该请求域名下的所有cookie值一起发送给web服务器。
Content-Length 请求的内容长度
Content-Type 请求的与实体对应的MIME信息
Date 请求发送的日期和时间
Expect 请求的特定的服务器行为
From 发出请求的用户的Email
Host 指定请求的服务器的域名和端口号
If-Match 只有请求内容与实体相匹配才有效
If-Modified-Since 如果请求的部分在指定时间之后被修改则请求成功,未被修改则返回304代码
If-None-Match 如果内容未改变返回304代码,参数为服务器先前发送的Etag,与服务器回应的Etag比较判断是否改变
If-Range 如果实体未改变,服务器发送客户端丢失的部分,否则发送整个实体。参数也为Etag
If-Unmodified-Since 只在实体在指定时间之后未被修改才请求成功
Max-Forwards 限制信息通过代理和网关传送的时间
Pragma 用来包含实现特定的指令
Proxy-Authorization 连接到代理的授权证书
Range 只请求实体的一部分,指定范围
Referer 先前网页的地址,当前请求网页紧随其后,即来路
TE 客户端愿意接受的传输编码,并通知服务器接受接受尾加头信息
Upgrade 向服务器指定某种传输协议以便服务器进行转换(如果支持)
User-Agent User-Agent的内容包含发出请求的用户信息
Via 通知中间网关或代理服务器地址,通信协议
Warning 关于消息实体的警告信息
Accept 指定客户端能够接收的内容类型

应答 头域只在应答消息中出现,是Web 服务器向浏览器提供的一些状态和要求。如下

HTTP应答头域

Header 解释
Accept-Ranges 表明服务器是否支持指定范围请求及哪种类型的分段请求
Age 从原始服务器到代理缓存形成的估算时间(以秒计,非负)
Allow 对某网络资源的有效的请求行为,不允许则返回405
Cache-Control 告诉所有的缓存机制是否可以缓存及哪种类型
Content-Encoding web服务器支持的返回内容压缩编码类型。
Content-Language 响应体的语言
Content-Length 响应体的长度
Content-Location 请求资源可替代的备用的另一地址
Content-MD5 返回资源的MD5校验值
Content-Range 在整个返回体中本部分的字节位置
Content-Type 返回内容的MIME类型
Date 原始服务器消息发出的时间
ETag 请求变量的实体标签的当前值
Expires 响应过期的日期和时间
Last-Modified 请求资源的最后修改时间
Location 用来重定向接收方到非请求URL的位置来完成请求或标识新的资源
Pragma 包括实现特定的指令,它可应用到响应链上的任何接收方
Proxy-Authenticate 它指出认证方案和可应用到代理的该URL上的参数
Retry-After 如果实体暂时不可取,通知客户端在指定时间之后再次尝试
Server web服务器软件名称
Set-Cookie 设置Http Cookie
Trailer 指出头域在分块传输编码的尾部存在
Transfer-Encoding 文件传输编码
Vary 告诉下游代理是使用缓存响应还是从原始服务器请求
Via 告知代理客户端响应是通过哪里发送的
Warning 警告实体可能存在的问题
WWW-Authenticate 表明客户端请求实体应该使用的授权方案
refresh 应用于重定向或一个新的资源被创造,在5秒之后重定向(由网景提出,被大部分浏览器支持)

通用 头域既可以用在 请求消息中,也可以用在应答消息。

HTTP通用头域

Header 解释
Cache-Control Cache-Control指定请求和响应遵循的缓存机制,可以附带很多的规定值。
Connection 表示是否需要持久连接
Date 表示消息发送的时间
Pragma Pragma头域用来包含实现特定的指令,最常用的是Pragma:no-cache,用于定义页面缓存
Trailer 表示以Chunked编码传输的实体数据的尾部存在哪些头域
Transfer-Encoding WEB 服务器表明自己对本响应消息体(不是消息体里面的对象)作了怎样的编码,比如是否分块(chunked),例如:Transfer-Encoding: chunked
Upgrade 它可以指定另一种可能完全不同的协议,如HTTP/1.1客户端可以向服务器发送一条HTTP/1.0请求,其中包含值为“HTTP/1.1”的Update头部,这样客户端就可以测试一下服务器是否也使用HTTP/1.1了。
Via 列出从客户端到 OCS 或者相反方向的响应经过了哪些代理服务器,他们用什么协议(和版本)发送的请求。
Warning 用于警告应用到实体数据上的缓存操作或转换可能缺少语义透明度。

只有在请求和应答消息中包含实体数据时, 才需要实体头域。 请求消息中的实体数据是一些由浏览器向web服务器提交的数据,如在浏览器中采用POST方式提交表单时,浏览器就要把表单中的数据封装在请求消息的实体数据部分。应答消息中的实体数据是web服务器发给浏览器的媒体数据,如网页,图片和文档等。实体头域说明了实体数据的一些属性。如下表

HTTP实体头域

Header 解释
Allow 列出由请求URI标识的资源所支持的方法集
Content-Encoding 说明实体数据是如何编码的
Content-Language 说明实体数据所采用的自然语言
Content-Length 说明实体数据的长度
Content-Location 说明实体数据的资源位置
Content-MD5 给出实体数据的 MD5值,用于保证实体数据的完整性
Content-Range 用于指定整个实体中的一部分的插入位置,他也指示了整个实体的长度。在服务器向客户返回一个部分响应,它必须描述响应覆盖的范围和整个实体长度
Content-Type 用于向接收方指示实体的介质类型,指定 HEAD 方法送到接收方的实体介质类型,或 GET 方法发送的请求介质类型
Expires 指定实体数据的有效期
Last-Modified 指定服务器上保存内容的最后修订时间。

3. 分析GET方法的HTTP数据包

我们 以HTTP-Get 数据包为例 ,分析GET 方法的HTTP 请求和响应数据包。

分析HTTP请求包

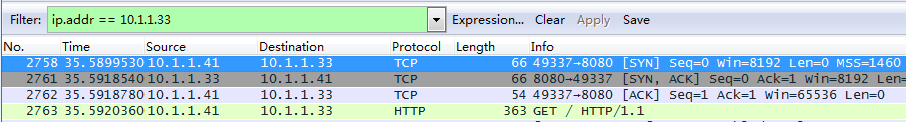

我们 打开数据包,输入过滤条件ip.addr == 10.1.1.33,如下

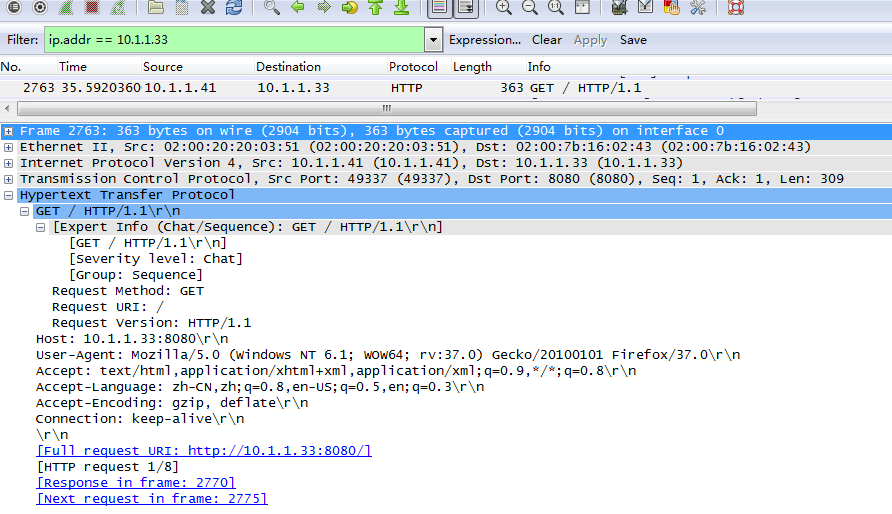

前三个 是TCP 的三次握手,第四个 数据包则是客户端向服务器 发送的HTTP 请求包,我们来学习分析下,


HTTP 之前的协议,本次我们 不做讲解, 不懂的同学可以看之前的实验,我们来看下HTTP 协议。

Hypertext Transfer Protocol

GET / HTTP/1.1\r\n # 请求行信息

Expert Info (Chat/Sequence): GET / HTTP/1.1\r\n # 专家信息

GET / HTTP/1.1\r\n

Severity level: Chat

Group: Sequence

Request Method: GET # 请求方法为 GET

Request URI: / # 请求的 URI

Request Version: HTTP/1.1 # 请求的版本为HTTP/1.1

Host: 10.1.1.33:8080\r\n # 请求的主机

User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64; rv:37.0) Gecko/20100101 Firefox/37.0\r\n # 浏览器类型

Accept: text/html,application/xhtml+xml,application/xml;q=0.9,/;q=0.8\r\n # 请求的类型

Accept-Language: zh-CN,zh;q=0.8,en-US;q=0.5,en;q=0.3\r\n # 请求语言

Accept-Encoding: gzip, deflate\r\n # 请求的编码格式

Connection: keep-alive\r\n # 使用持久连接

\r\n #空行

Full request URI: 10.1.1.33:8080/ # 请求的 URI 为10.1.1.33:8080

HTTP request 1/8

Response in frame: 2770 #应答 是第2770 帧

Next request in frame: 2775 # 下一个请求是第2775 帧

以上 就是HTTP 请求包的相关信息,可以看到客户端使用HTTP/1.1版本 向服务器发送了GEY 请求,请求 访问10.1.1.33 的 服务器。 将以上 信息填入到报文 格式中,如下

GET方法的HTTP请求报文格式

GET 空格 / 空格 HTTP/1.1 \r \n
Accept : text/html,application/xhtml+xml,application/xml \r \n
Connection : keep-alive \r \n
\r \n
Full request URI: 10.1.1.33:8080/
分析HTTP响应包

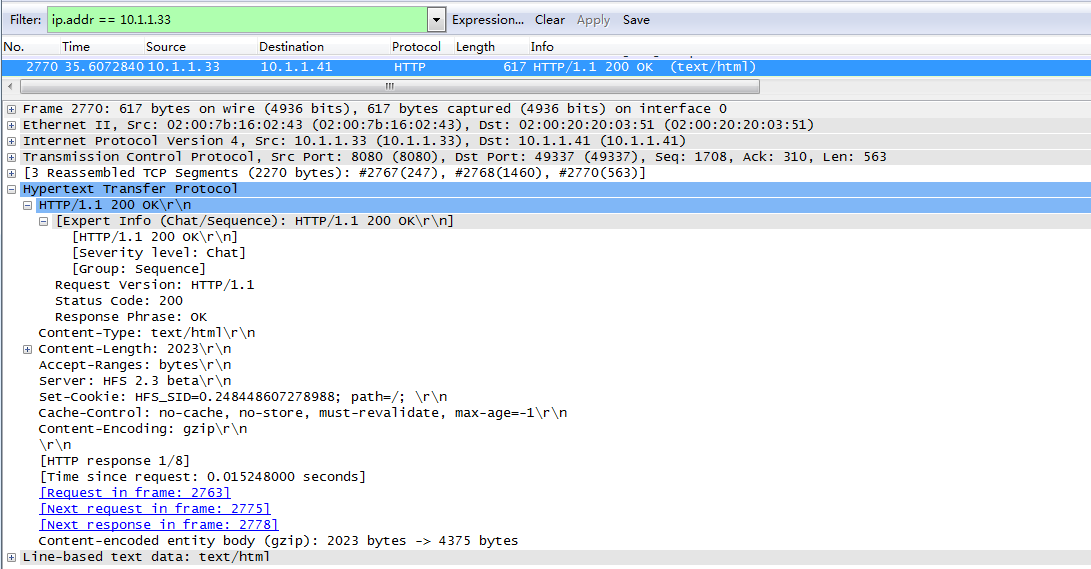

根据请求包 的信息,我们已经知道, 响应包是第2770 帧 ,下面我们来看下

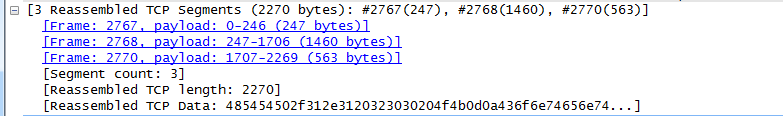

在HTTP 之前,我们看到了 下图显示的,TCP重组 片段, 这些片段共有2270 个 字节,由于超过 了TCP 数据包的最大数据分段(MSS ),所以将数据在TCP 层进行了分段。 从下面 的信息,可以看到 分断后的数据包及包大小,如#2767 (247 ), 其中2767 表示 帧号,大小 为247 个 字节。


下面 来看HTTP 的具体 部分

Hypertext Transfer Protocol

HTTP/1.1 200 OK\r\n # 响应行信息

Expert Info (Chat/Sequence): HTTP/1.1 200 OK\r\n #专家 信息

HTTP/1.1 200 OK\r\n #HTTP 响应信息,响应码为200

Severity level: Chat

Group: Sequence

Request Version: HTTP/1.1 # 请求吧

Status Code: 200 # 状态码

Response Phrase: OK # 响应短语

Content-Type: text/html\r\n # 响应的内容类型

Content-Length: 2023\r\n #包 的长度

Content length: 2023

Accept-Ranges: bytes\r\n #服务器支持 的请求:字节

Server: HFS 2.3 beta\r\n # 服务器类型

Set-Cookie: HFS_SID=0.248448607278988; path=/; \r\n # 设置 Http Cookie

Cache-Control: no-cache, no-store, must-revalidate, max-age=-1\r\n # 缓存控制

Content-Encoding: gzip\r\n # 实体数据的压缩格式

\r\n # 空行

HTTP response 1/8 #HTTP 响应

Time since request: 0.015248000 seconds # 响应使用的时间

Request in frame: 2763 # 请求的帧号为2763

Next request in frame: 2775 # 下一个请求 的 帧号2775

Next response in frame: 2778 #下一个响应 的帧号是2778

Content-encoded entity body (gzip): 2023 bytes -> 4375 bytes #内容 编码(gzip )

Line-based text data: text/html # 基于行的文本数据

根据 以上信息,可以知道服务器使用HTTP/1.1 200 OK 响应了 客户端的请求。将信息 填入到报文格式中,如下

GET方法的HTTP响应报文格式

HTTP/1.1 空格 200 空格 OK \r \n
Content-Type : text/html \r \n
Content-Encoding : gzip \r \n
\r \n
省略

4. 分析POST方法的HTTP数据包

分析HTTP请求包

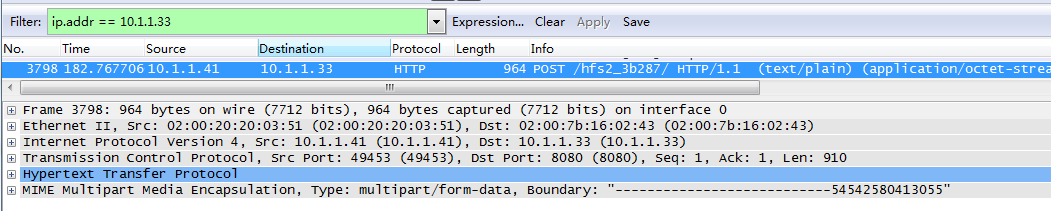

下面 我们以HTTP-Post 为例,分析 POST 方法的 HTTP 请求和响应。打开 数据包,输入过滤条件ip.addr ==10.1.1.33, 显示 出的HTTP 中,Info列中还有POST 的即可 ,如下


我们 展开分析下

Hypertext Transfer Protocol #HTTP 协议

POST /hfs2_3b287/ HTTP/1.1\r\n # 请求行

Expert Info (Chat/Sequence): POST /hfs2_3b287/ HTTP/1.1\r\n #专家 信息

POST /hfs2_3b287/ HTTP/1.1\r\n

Severity level: Chat

Group: Sequence

Request Method: POST # 请求方法为 POST

Request URI: /hfs2_3b287/ # 请求 的URI

Request Version: HTTP/1.1 #请求 的版本

Host: 10.1.1.33:8080\r\n # 使用的主机

User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64; rv:37.0) Gecko/20100101 Firefox/37.0\r\n # 使用的浏览器类型

Accept: text/html,application/xhtml+xml,application/xml;q=0.9,/;q=0.8\r\n # 浏览器接受的类型

Accept-Language: zh-CN,zh;q=0.8,en-US;q=0.5,en;q=0.3\r\n # 希望使用的语言

Accept-Encoding: gzip, deflate\r\n # 可使用的编码格式,这里是 gzip 和 deflate

Referer: 10.1.1.33:8080/hfs2_3b287/\r\n #从 包含的URL 页面发起请求

Cookie: HFS_SID=0.248448607278988\r\n #Cookie信息

Cookie pair: HFS_SID=0.248448607278988

Authorization: Basic ZGVtbzpkZW1v\r\n #授权 证书信息

Credentials: demo:demo # 登录的用户名密码

Connection: keep-alive\r\n # 使用持久连接

Content-Type:multipart/form-data;boundary=—————————54542580413055\r\n # 请求的内容类型

Content-Length: 367\r\n # 包的长度

Content length: 367

\r\n # 空行

Full request URI: 10.1.1.33:8080/hfs2_3b287/ # 请求的 URI 为10.1.1.33:8080/hfs2_3b287

HTTP request 1/6

Response in frame: 3800 # 响应的帧号

Next request in frame: 3802 # 下一个请求的 正好

以上 就是使用POST 方法的 HTTP 请求包,可以看到请求的连接及登录的用户名密码等。将上面 的信息填入到报文格式中,如下

POST方法的HTTP请求报文格式

POST 空格 /hfs2_3b287/ 空格 HTTP/1.1 \r \n
Accept : text/html,application/xhtml+xml,application/xml \r \n
Content-Length : 367 \r \n
\r \n
忽略

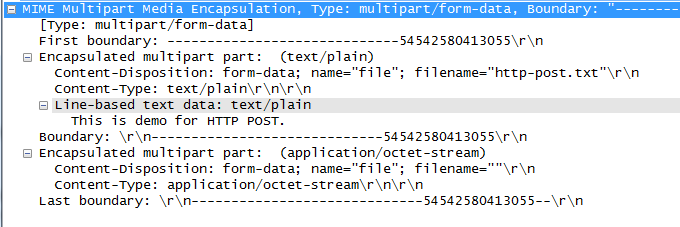

另外 ,我们 在HTTP 的下面,看到了如下的内容


类型 的Multipart/form-data 是上传文件的一种方式。 Multipart/form-data 其实就是浏览器用表单上传文件的方式。最常见的情境是:在写邮件时,向邮件后添加附件,附件通常使用表单添加,也就是用 multipart/form-data 格式上传到服务器。我们 实验中向 服务器上传了一个文件,所以就是此类型。

在 看Wireshark中 的使用

​ 首先看wireshark 中字段与 Multipart/form-data 的对应关系: MIME Multipart Media Encapsulation :代表整个 Multipart/form-data 上传文件中的数据。

​ Encapsulated multipart part :代表表单中不同部分的数据。

​ Boundary :用来隔开表单中不同部分的数据。

​ 其次,

​ 1) MIME Multipart Media Encapsulation, Type: multipart/form-data, Boundary: “—————————54542580413055”

​ 这行指出这个请求是 multipart/form-data 格式的,且 boundary 是 “———-54542580413055” 这个字符串。

​ 2 )关于 Boundary : Boundary :用来隔开表单中不同部分的数据。实际上,每部分数据的开头都是由 “–”+boundary 开始的(这是 MIME 标准中讲述的标准内容)。

​ 3 ) Encapsulated multipart part :紧跟着 boundary 的是该部分数据的描述:

​ Content-Dispostion:form-data;name=”Filename”\r\n

​ 每一个 part 至少一个 name 和一个 content 部分。

可以从 上面的multipart/form-data中 ,看到我们上传的文本名字为http-post.txt, 内容为“This is demo for HTTP POST”。

分析HTTP响应

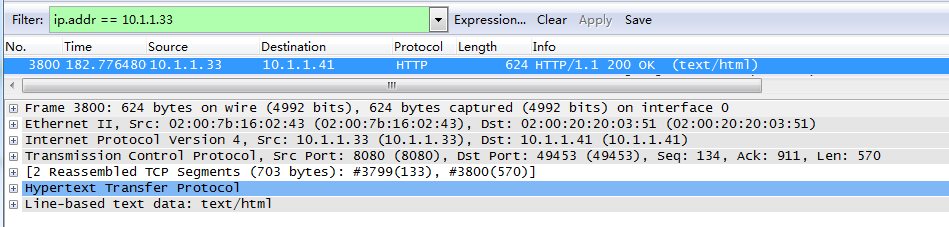

根据Wireshark 现实的响应包帧数,我们来看下第3800 帧 。


Hypertext Transfer Protocol #HTTP 协议

HTTP/1.1 200 OK\r\n # 响应行

Expert Info (Chat/Sequence): HTTP/1.1 200 OK\r\n #专家 信息

HTTP/1.1 200 OK\r\n # 响应信息

Severity level: Chat

Group: Sequence

Request Version: HTTP/1.1 # 请求版本

Status Code: 200 # 状态码

Response Phrase: OK #响应 短语

Content-Type: text/html\r\n # # 响应包类似

Content-Length: 570\r\n # 响应包长度

Content length: 570

Accept-Ranges: bytes\r\n #服务器支持 的请求:字节

Server: HFS 2.3 beta\r\n #web 服务器类型

Content-Encoding: gzip\r\n # 实体数据的压缩格式

\r\n #空行

HTTP response 1/6 # 响应

Time since request: 0.008774000 seconds # 响应请求的时间

Request in frame: 3798 #请求 的帧号

Next request in frame: 3802 # 下一个请求的帧号

Next response in frame: 3804 # 下一个响应的 帧号

Content-encoded entity body (gzip): 570 bytes -> 866 bytes #内容 编码(gzip )

Line-based text data: text/html # 文本内容

以上 就是POST 方法的 HTTP 响应包,可以看到服务器向客户端发送了 HTTP/1.1 200 OK响应 了HTTP 请求包。服务器类型为HFS 2.3 beta, 将数据填入到报文格式中

POST方法的HTTP响应报文格式

HTTP/1.1 空格 200 空格 OK \r \n
Server : HFS 2.3 beta \r \n
Content-Encoding : gzip \r \n
\r \n
省略

实验中我们 讲解了 主要的GET和POST 方法, 可以抓包 考虑, 学习其他的方法,动手提高能力 。
