黑莓开源软件逆向工程 PE 文件的工具PE tree作为IDA插件的安装方式

一、背景介绍

黑莓公司在 Black Hat USA 2020 大会上开源了其逆向工程 PE 文件的工具 PE Tree,一个使用 pefile 和PyQt5 的Python模块,源代码位于:

二、PE tree 特性

1. 使用Pyhton编写,可以作为单独的应用程序运行,也可以作为IDAPython插件运行

2. 支持Windows/Linux/Mac

3. 彩虹PE比例图表:PE结构、大小和文件位置,快速PE样例对比

4. 支持以下PE头信息的树状显示

– MZ header
– DOS stub
– Rich headers
– NT/File/Optional headers
– Data directories
– Sections
– Imports
– Exports
– Debug information
– Load config
– TLS
– Resources
– Version information
– Certificates
– Overlay

5. 从以下位置提取和存储数据

– DOS stub
– Sections
– Resources
– Certificates
– Overlay

6. 可以将数据发送到CyberChef

7. 在VirusTotal搜索

– File hashes
– PDB path
– Timestamps
– Section hash/name
– Import hash/name
– Export name
– Resource hash
– Certificate serial

三、作为IDA的插件安装

1. 基本要求

– IDA Pro 7.0+ with Python 2.7
– IDA Pro 7.4+ with Python 2.7 or 3.x

2. 两种安装方式

setuptools:
$ git clone https://github.com/blackberry/pe_tree.git
$ cd pe_tree
$ python setup.py develop –ida

手动安装:
$ git clone https://github.com/blackberry/pe_tree.git
$ cd pe_tree
$ pip install -r requirements.txt

3. 将pe_tree_ida.py复制到IDA7.0的插件目录下:

OS Plugins 文件夹目录
Windows %ProgramFiles%IDA Pro 7.Xplugins
Linux /opt/ida-7.X/plugins
MacOS ~/.idapro/plugins

 4. 运行IDA并点击

 Edit -> Plugins -> PE Tree

 四、PE tree for IDAPython效果测试

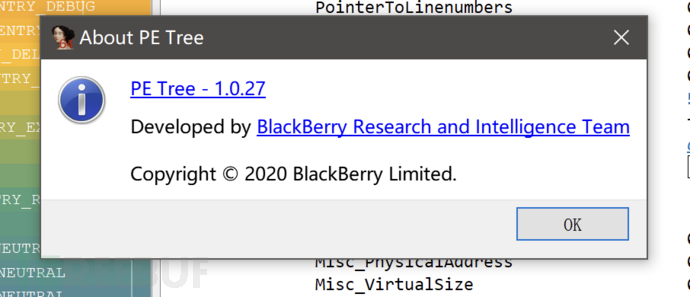

1. 运行PE Tree

这里笔者在Windows10下任意找了一个x64可执行文件做测试

2. PE文件彩虹结构效果

PE tree在IDA7.0中效果如下:
可以看到PE tree将PE文件的文件头信息以及各个段数据分层罗列,并使用彩虹颜色进行表示,形象且直观。各类PE信息较为齐全,在进行逆向分析的时候更加方便查询。

3. 段信息

点击.text段,可以查看text段信息,包括虚地址、Characteristics和比例等基本信息:

4. 发送数据

将数据发送至VirusTotal和CyberChef:
使用效果可以自行查验。另外,PE tree还可以很方便地转储各段的数据,提高逆向分析的效率。

5. 切换地址表示方式

地址表示方式可以在虚拟内存地址和相对虚拟内存地址之间切换,方便逆向工程师计算:

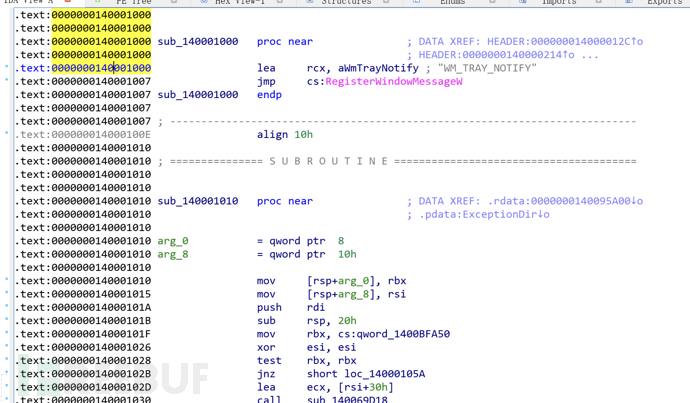

6. 双击跳转

PE tree保持了IDA的特性,双击各数据段可以非常方便地跳转到view窗口:

五、总结

PE tree作为软件逆向工程开源的PE工具,其便利的特性和“rainbow view”的PE文件结构高级概述可以提高对恶意软件分析的效率。这里笔者仅简单介绍PE tree和PE tree作为IDAPython插件的安装和使用方法。有兴趣的朋友可以去继续深入探索PE tree的各个功能,并从日常的逆向分析工作中看看是否能够提高自己逆向分析的效率。
