使用Java轻松识别顶象滑动拼图验证码，成功率接近100%？

前言

本文详细介绍了破解顶象滑动验证码的所有过程，包括破解思路，实现步骤还有测试结果，相信你看完之后也能轻松破解滑动验证码；
另外，其他类似验证码的破解步骤请参考以下几篇文章：
《腾讯防水墙滑动拼图验证码》
《百度旋转图片验证码》
《网易易盾滑动拼图验证码》
《顶象区域面积点选验证码》

一丶解析验证码组成

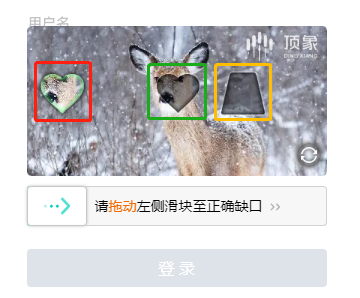

从上面三张图来看，顶象滑动拼图验证码是由一个小的拼图和一个大的背景图组成，拼图的形状各式各样，背景图中有两个阴影缺口：一个跟拼图一样的阴影缺口，还有一个形状不确定大小也不确定的阴影缺口。

二丶分析出破解思路

首先根据这个验证码的组成，来分析一下我们人要做的事情：

按照正常的手动操作流程来看，我们需要看出背景图中与拼图对应的阴影缺口的位置，然后鼠标按住下方滑块来把拼图对正到缺口位置来完成验证。

然后根据人要做的事情，来分析一下程序要做的事情：

根据分析得出下面几个步骤：
1.获取到两张图片（背景图、拼图）
2.处理图片，得到阴影位置并计算滑动距离
3.根据滑动距离模拟滑动

三丶具体操作步骤

1丶查看网页源码并提取图片信息

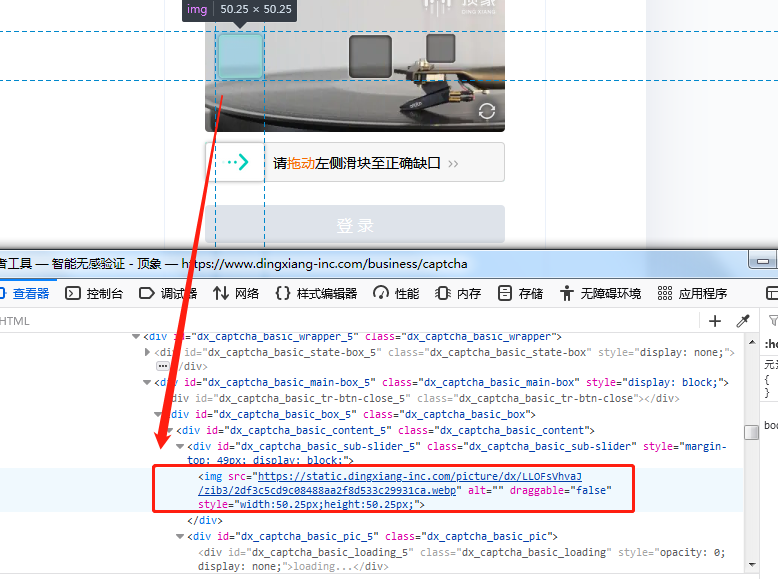

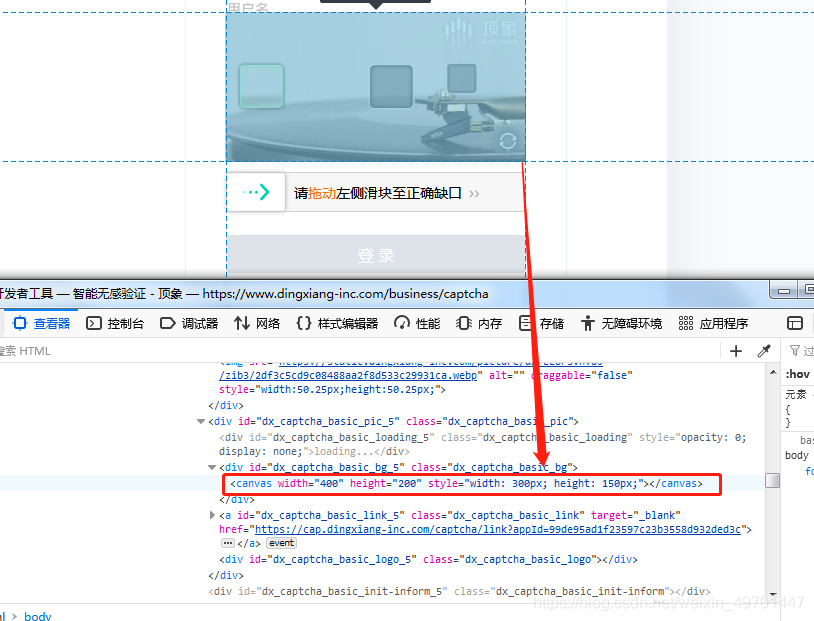

从上图可以看到，拼图的网络地址存在<img>标签内，而背景图是以canves画布的形式展现出来的。
拼图我们可以通过selenium获取到img标签中的网络地址，再通过请求获取到图片信息。
背景图可以参考《如何抓取canvas画布中的图片》来获取图片信息。

2丶处理图片，计算滑动距离

这里由于拼图的图片格式是webp不好处理，所以我们先将拼图转为png格式。
需要导入jar包webp-imageio-core-0.1.0.jar

String sUrl = driver.findElement(By.className("dx_captcha_basic_sub-slider")).findElement(By.tagName("img")).getAttribute("src");
File f = new File("d://dximg.webp");
FileUtils.copyURLToFile(new URL(sUrl), f);

ImageReader reader = ImageIO.getImageReadersByMIMEType("image/webp").next();
WebPReadParam readParam = new WebPReadParam();
readParam.setBypassFiltering(true);
reader.setInput(new FileImageInputStream(f));
BufferedImage image = reader.read(0, readParam);
ImageIO.write(image, "png", new File("d://dximg.png"));

接下来是图片处理过程
1.根据拼图在页面的高度位置将背景图裁剪，缩小匹配范围

// 大图裁剪
BufferedImage sBI = ImageIO.read(sFile);
BufferedImage bgBI = ImageIO.read(bFile);
bgBI = bgBI.getSubimage(0, top, bgBI.getWidth(), sBI.getHeight());
ImageIO.write(bgBI, "png", bFile);

2.将拼图透明部分变为白色

setWhite(sBI);
ImageIO.write(sBI, "png", sFile);
/**
* 透明区域变白
 *
 * @param image
 * @param param
 * @throws IOException
 */
public void setWhite(BufferedImage image) throws IOException {
	if (image == null) {
		return;
	} else {
		int rgb;
		for (int i = 0; i < image.getWidth(); i++) {
			for (int j = 0; j < image.getHeight(); j++) {
				rgb = image.getRGB(i, j);
				int A = (rgb & 0xFF000000) >>> 24;
				if (A < 100) {
					image.setRGB(i, j, new Color(255, 255, 255).getRGB());
				}
			}
		}
	}
}

3.将两张图分别转灰度图像再进行自适应阈值化

Mat s_mat = Imgcodecs.imread(sFile.getPath());
Mat b_mat = Imgcodecs.imread(bFile.getPath());

// 转灰度图像
Mat s_newMat = new Mat();
Mat b_newMat = new Mat();
Imgproc.cvtColor(s_mat, s_newMat, Imgproc.COLOR_BGR2GRAY);
Imgproc.cvtColor(b_mat, b_newMat, Imgproc.COLOR_BGR2GRAY);
Imgcodecs.imwrite(sFile.getPath(), s_newMat);
Imgcodecs.imwrite(bFile.getPath(), b_newMat);
// 自适应阈值化
Mat s_nMat = new Mat();
Imgproc.adaptiveThreshold(s_newMat, s_nMat, 255, Imgproc.ADAPTIVE_THRESH_MEAN_C, Imgproc.THRESH_BINARY, 7, -4);
Imgcodecs.imwrite(sFile.getPath(), s_nMat);
Mat b_nMat = new Mat();
Imgproc.adaptiveThreshold(b_newMat, b_nMat, 255, Imgproc.ADAPTIVE_THRESH_MEAN_C, Imgproc.THRESH_BINARY, 7, -4);
Imgcodecs.imwrite(bFile.getPath(), b_nMat);

b_mat = Imgcodecs.imread(bFile.getPath());
s_mat = Imgcodecs.imread(sFile.getPath());

4.将处理过后的两张图进行模糊匹配

int result_rows = b_mat.rows() - s_mat.rows() + 1;
int result_cols = b_mat.cols() - s_mat.cols() + 1;
Mat g_result = new Mat(result_rows, result_cols, CvType.CV_32FC1);
Imgproc.matchTemplate(b_mat, s_mat, g_result, Imgproc.TM_CCOEFF); // 相关系数匹配法
Core.normalize(g_result, g_result, 0, 1, Core.NORM_MINMAX, -1, new Mat());
Point matchLocation = new Point();
MinMaxLocResult mmlr = Core.minMaxLoc(g_result);
matchLocation = mmlr.maxLoc; // 此处使用maxLoc还是minLoc取决于使用的匹配算法
Imgproc.rectangle(b_mat, matchLocation, new Point(matchLocation.x + s_mat.cols(), matchLocation.y + s_mat.rows()), new Scalar(0, 255, 0, 0));
Imgcodecs.imwrite("d:/dx.png", b_mat);

5.根据图片再页面显示比例计算出需要滑动的距离

(matchLocation.x + s_mat.cols() - sBI.getWidth()) * 3 / 4 - 8)

3丶根据滑动距离模拟滑动

得到滑动距离直接控制滑块滑动就可以了。
滑动代码如下：

/**
	 * 模拟人工移动
	 *
	 * @param driver
	 * @param element页面滑块
	 * @param distance需要移动距离
	 * @throws InterruptedException
	 */
	public static void move(WebDriver driver, WebElement element, int distance) throws InterruptedException {
		int randomTime = 0;
		if (distance > 90) {
			randomTime = 250;
		} else if (distance > 80 && distance <= 90) {
			randomTime = 150;
		}
		List<Integer> track = getMoveTrack(distance - 2);
		int moveY = 1;
		try {
			Actions actions = new Actions(driver);
			actions.clickAndHold(element).perform();
			Thread.sleep(200);
			for (int i = 0; i < track.size(); i++) {
				actions.moveByOffset(track.get(i), moveY).perform();
				Thread.sleep(new Random().nextInt(300) + randomTime);
			}
			Thread.sleep(200);
			actions.release(element).perform();
		} catch (Exception e) {
			e.printStackTrace();
		}
	}

	/**
	 * 根据距离获取滑动轨迹
	 *
	 * @param distance需要移动的距离
	 * @return
	 */
	public static List<Integer> getMoveTrack(int distance) {
		List<Integer> track = new ArrayList<>();// 移动轨迹
		Random random = new Random();
		int current = 0;// 已经移动的距离
		int mid = (int) distance * 4 / 5;// 减速阈值
		int a = 0;
		int move = 0;// 每次循环移动的距离
		while (true) {
			a = random.nextInt(10);
			if (current <= mid) {
				move += a;// 不断加速
			} else {
				move -= a;
			}
			if ((current + move) < distance) {
				track.add(move);
			} else {
				track.add(distance - current);
				break;
			}
			current += move;
		}
		return track;
	}
