分布式时序数据库SilverDB技术架构（2） – 作者:龙渊实验室LongYuanLab

今天这篇文章接续上篇文章，主要介绍分布式时序数据库读写流程及相关模块。

如果说分布式时序数据库SilverDB-技术架构1，搭建好了一个分布式集群的环境，有了一个基本的“骨架”。那么，这里的读写流程、存储模块则是SilverDB的“血与肉”。

一、

01、SilverDB写数据流程

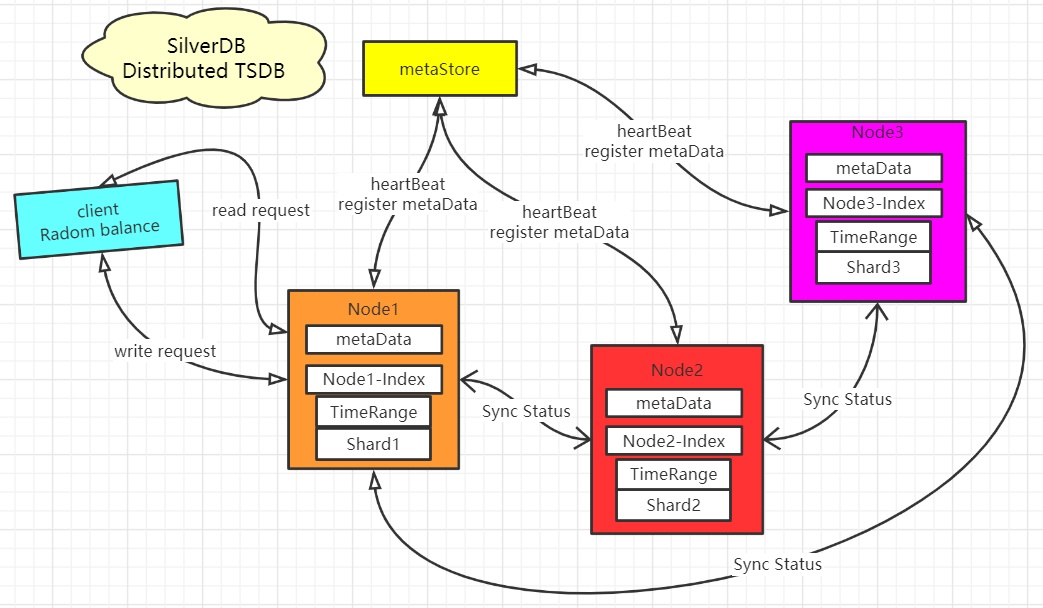

首先来看一下，在这个P2P的对称网络分布式架构下的写流程：

对于基于P2P对称网络模型的分布式时序数据库SilverDB来说，这里提供了client封装读写操作。具体流程说明如下：

1、客户端会负责封装用户写数据请求，包括database、table、tags set、metric、timestamp，这里如果不熟悉时序数据库存储模型的，可以参考我的另外一篇介绍时序数据库-存储初始的文章，也是在以上专栏中。在这里基于TCP使用了自定义的写请求协议格式，并且基于protobuf对写数据请求进行了序列化。

2、客户端通过请求负载均衡机制，会将写请求发送给SilverDB集群中的任意节点，此处如上图所示，客户端将写请求发送到节点Node1。

3、Node1接受客户端写请求，交给Handler写请求处理器进行处理，在这个处理器内部会进行反序列化操作，根据解析出来的database、table、tag set 生成seriesKey，这里主要是为了基于Hash一致性算法，进行数据的Hash分片，避免造成数据写热点问题。

4、Node1根据Hash一致性算法计算seriesKey，获取该数据分片的节点List。如果该数据分片地址与Node1节点地址相同，则将数据写入本地节点。如果，该数据分片地址与Node1节点地址不同，则会初始化一个代理客户端，将数据分片写到代理节点。

5、如上图所示，Node2节点接受到代理写请求，同样进行写请求的处理及解析，然后直接写到本地数据节点，写成功的之后，这里会根据Node2本地元数据信息，将database、table等元数据信息注册到SilverDB的元数据服务。同时，会返回写成功或者失败的响应信息给代理客户端。

6、代理客户端接受到写响应之后，再将响应信息透传给节点的处理写请求响应的协程进行处理。注意：因为SilverDB是基于Golang开发，所以这里是协程的概念。通过异步通信的模式，将写请求的响应交给该节点处理写请求响应的协程。最终，返回给客户端。

至此，分布式时序数据库SilverDB的写流程完成，在这里主要介绍整体分布式写流程，并没有涉及到数据在每个节点的写操作流程。但是，这部分内容会随着不断的该分布式时序数据库SilverDB技术专题的不断深入，会一步步向大家介绍。

02、SilverDB读数据流程

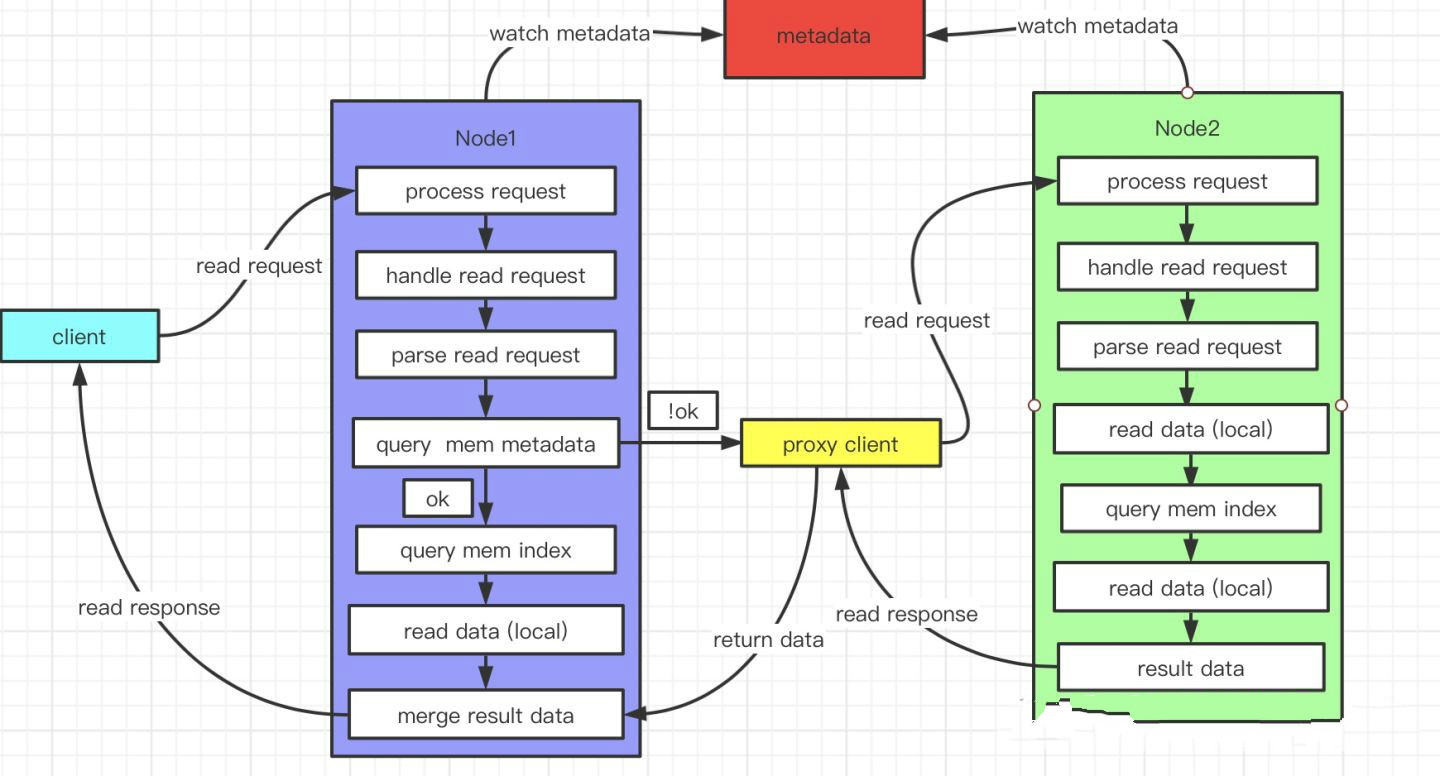

接下来，就具体介绍一下SilverDB的读数据流程。整个读数据流程其实是要比写流程要稍微复杂一点，具体如下图所示：

1、与写请求类似，客户端会封装用户的读请求数据，包括database、table、tags组合、metirc组合、时间范围这些比如的参数信息。同时也会初始化一个空的metric value map，用来存放符合条件的、查询出来的时序数据。

2、如上图所示，Node1接受到客户端的读数据请求，然后交给Handle read请求处理器，负责进行读请求的处理和解析，根据解析出来的database、table信息，去访问Node1的内存元数据信息。

3、如果待查询的数据在本地节点，则根据解析出来的查询条件查询Node1本地数据索引，根据索引信息，我们可以得到满足查询条件的时序数据key，进而可以找到满足固定时间范围的时序数据。

4、如果待查询的数据不在本地节点，则会初始化配置代理客户端，代理客户端根据查询的元数据信息，将读请求发送到对应数据节点上进行处理。如上图所示，这里是Node2数据节点。

5、Node2节点接受代理客户端的读数据请求，交给Handle read请求处理器，查找本地索引，根据查询的索引数据找到满足查询条件的时序数据Key，然后根据查询条件（时间范围），在本地进行数据查询。

6、读代理客户端将符合条件的数据返回给节点Node1，Node1负责将查询结构进行merge合并，最终返回给读客户端。

7、这里的查询响应，也是通过一个异步的响应处理协程，进行处理。这样可以增大每个SilverDB处理读请求和响应的吞吐，提升SilverDB的整体性能。

注意：此处客户端写请求和读请求是类似，都是通过负载均衡机制，将请求发送给任意节点，因为我们的silverDB是P2P对称网络的分布式架构。

总结

分布式时序数据库SilverDB读写流程的设计思路就是这么多，更多细节的东西还需要具体的模块设计层面来介绍。

二、

01、数据写操作

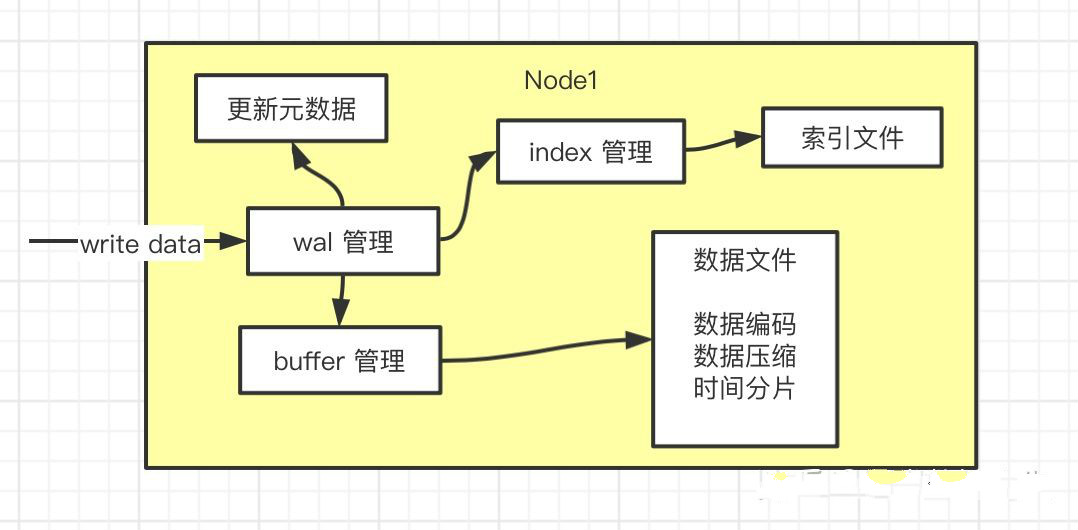

现在对于整个SilverDB的读写流程应该有个逻辑上的认知了。那么具体来看看，对于SilverDB的每个数据节点的每个模块，是如何进行本地数据读写的呢？同样，我们还是用图来说明一下。

如上图所示，这里面涉及到的Wal模块、Buffer模块、Index模块、元数据模块、数据存储模块在后面的专题文章中，都会一一介绍，这里主要看一下在数据进行具体写操作的时候，都做了那些事？

1、当本地节点Node1进行具体数据写的时候，首先为了保证数据的可恢复性和写容错，这里将数据写到了WAL文件，在Wal文件中会为每次写操作分配一个sequenceId，记录本次写入的数据块。其中，WAL文件大小可配，如果WAL文件大小超过预阈值，则会顺序编号生成新的WAL文件。

2、同时，时序数据会写入到buffer和index中。当buffer中的数据缓存的数据点达到一定阈值时，默认是5000。会批量刷写到数据文件。同时，在index管理中，会根据tags set的维度组合，生成tags 与 metric的倒排索引，并将生成的索引数据持久化到索引数据文件。

3、重点，可以关注一下，在存储管理部分的数据文件。当buffer中的数据刷写到具体的数据文件的时候，SilverDB会根据时序数据点的时间属性，对数据进行时间范围的分区排列，并根据所设置的数据条数或者固定的数据块大小，进行数据切片。

4、整个数据切片是根据时间维度进行切片，这里SilverDB会根据时序数据点时间特征进行数据的排序和压缩，并设置数据块头的数据存储结构。

5、最终将进行时间切片的数据写到对应的数据文件，并且将对应的数据块头信息和数据块数据持久化到数据文件。

6、这里为什么要进行时间范围数据切片，可以想一下。在分布式数据写入的时候，我们根据Hash一致性算法对数据进行了Hash分片，这样可以均衡写负载，避免造成写热点问题。但是，与此带来的问题就是数据太散列了，反而在进行时间范围查询的时候，影响查询性能。

7、最终，这里还会根据写入的新的数据信息，更新本地元数据和远程的元数据服务信息。

所以，在最终进行数据持久化的时候，SilverDB又对数据进行了时间范围的分片，即解决了Hash一致性算法带来的时间范围查询的性能问题，又解决了写热点问题。

至此，对于SilverDB存储引擎底层的写数据流程有了一个基本的介绍和说明。

02、数据读操作

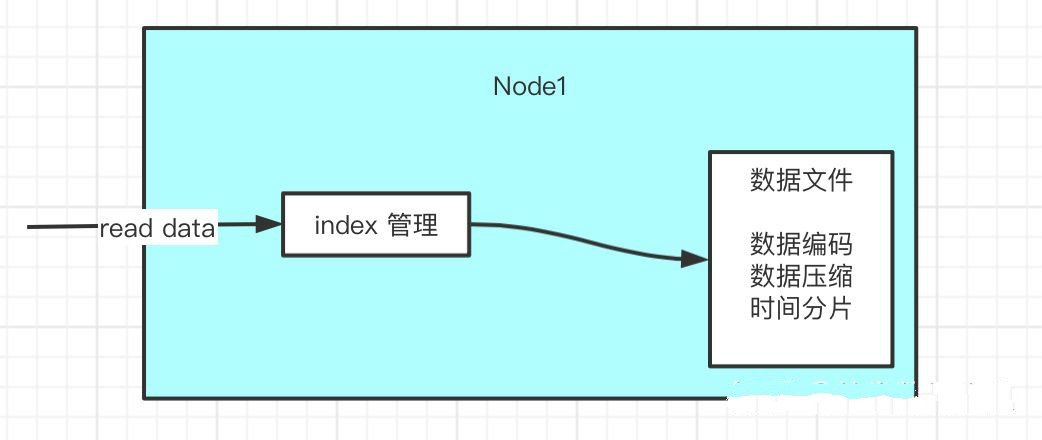

接下来，再看一下SilverDB存储引擎底层的读数据流程：

对于读操作就比较简单了，因为写操作会涉及很多的数据更新。

1、本地数据读，会根据查询的tag set（注意，此处tag set可以为空）和 metric 组合，查询本地维护的数据索引，根据内存索引数据查找出可以唯一表征一个数据点的tag set和metric。

2、获取的tag set 和 metric信息，查询条件指定的database、table、时间范围信息，可以直接去获得在指定时间范围内的数据文件。

3、扫描数据文件内容，查询满足条件的时间序列数据，并解码时序数据、解压时序数据，并返回查询结果。

4、最终，根据分布式数据读流程，进行时序数据的合并，返回给客户端。

总结

对分布式时序数据库SilverDB的分布式读写流程、本地数据读写机制的设计思路和基本原理做了一个介绍。
