最近使用IDA Pro查看一个x86的exe文件，发现为静态编译文件，其中包含大量的OpenSSL的库函数，于是上网搜索对应的签名文件，并没有找到该版本OpenSSL的库函数签名，便亲自做一个签名文件。
一、实验环境
操作系统：Windows 10
编程环境：VS 2015、ActivePerl 5.26.3 Build 2603
IDA Pro 7.0
二、制作签名
制作和应用签名文件一共分为4个步骤，（1）获得静态库文件；（2）利用静态库生成模式文件；（3）利用模式文件生成签名文件；（4）应用签名文件。步骤如图1所示。
图1 创建和应用签名文件的步骤
2.1 搭建编译环境
首先在虚拟机中安装好VS2015和Perl。Perl安装好后，如图2所示显示结果，则说明安装成功。
图2 测试perl是否安装成功
2.2 编译库文件
首先在exe文件中发现字符串“AESpart of OpenSSL 1.0.2h 3 May 2016”，可以确定OpenSSL的版本为1.0.2h；并且exe中有“openssl-dist-1.0.2h-vs2015”字符串，可以确定为VS2015编译。
（1）将下载到的openssl-1.0.2h.tar.gz源代码解压（下载地址https://www.openssl.org/source/old/1.0.2/）。
（2）在开始菜单打开“VS2015开发人员命令提示”命令行工具，切换到OpenSSL源代码目录下。

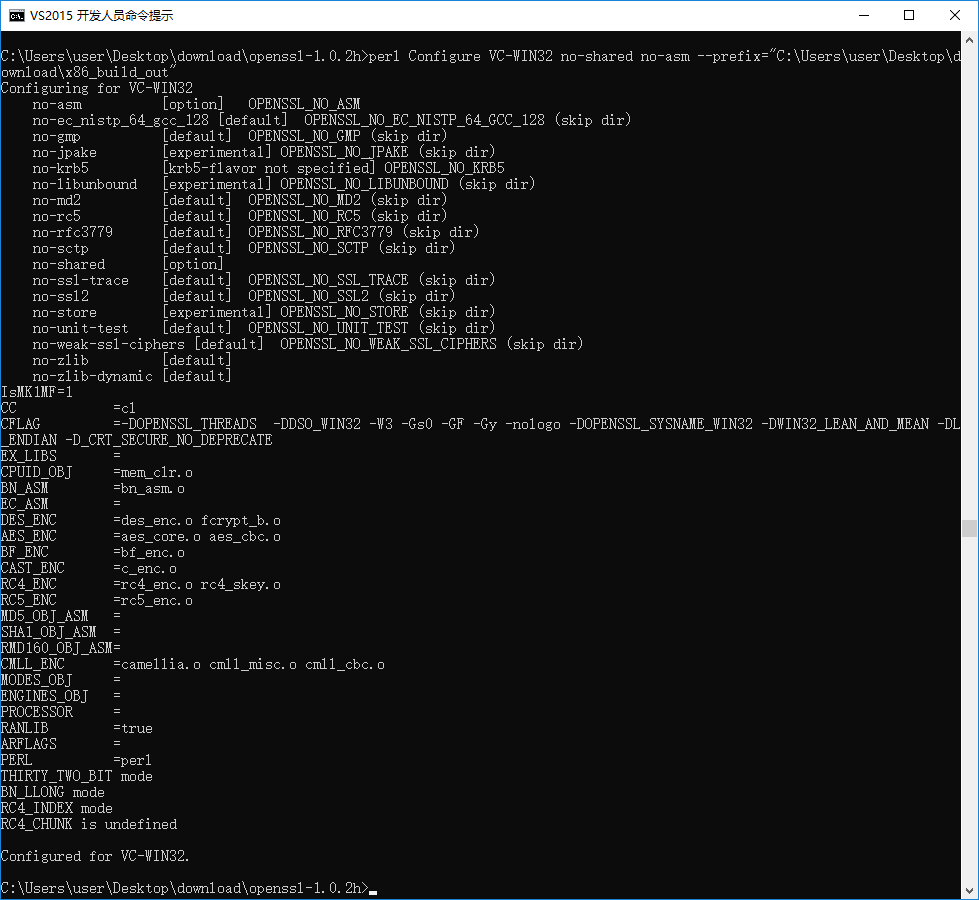

（3）在命令行中执行perlConfigure VC-WIN32 no-shared no-asm –prefix=C:\Users\user\Desktop\download\x86_build_out命令，执行结果如图3所示。
图3 执行perl命令
参数解释如下。
Configure是OpenSSl源码中自带的命令文件，必选参数；
VC-WIN32表示编译x86版本，VC-WIN64A表示编译x64版本，debug-VC-WIN32表示编译debug版x86版本，必选参数；
no-shared表示编译成静态链接lib模块，shared表示编译成动态链接库dll模块，必选参数；
no-asm如果要本地优化，还需要下载NASM，这里直接用no-asm选项，因此不需要下载NASM，必选参数；
–prefix是OpenSSL编译完后的安装路径，必选参数；

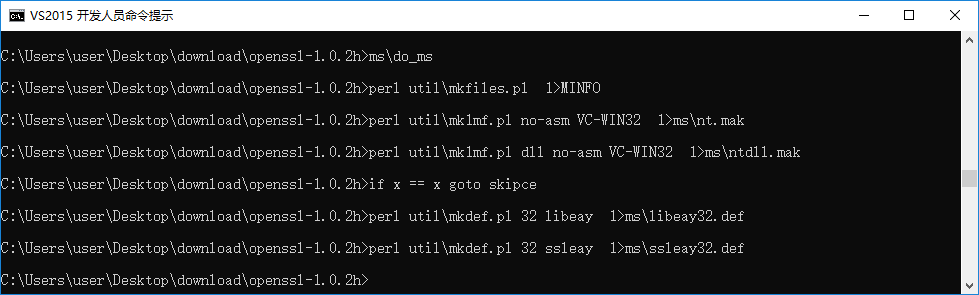

（4）在命令行中执行ms\do_ms，如图4所示。
图4 执行do_ms
然后执行nmake-f ms\nt.mak命令编译OpenSSL，该命令耗时较长，执行完毕后在源代码目录下/out32中生成编译结果。
执行nmake-f ms\nt.mak test命令测试上一步编译结果是否有问题。

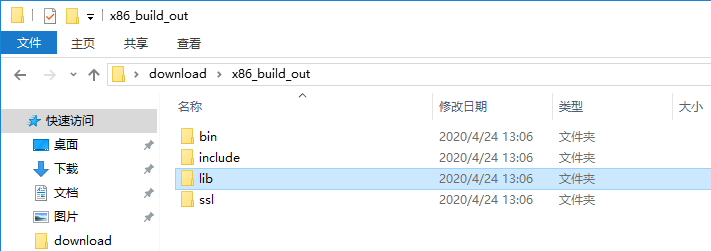

执行nmake-f ms\nt.mak install命令，将编译结果整理到目标文件夹中，如图5所示。
图5 编译结果文件夹
其中lib文件夹下有两个库文件：libeay32.lib（11.8MB），ssleay32.lib（1.96MB）。
2.3 生成签名文件

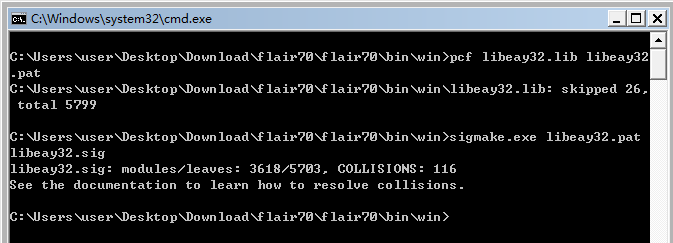

（1）使用IDA Pro 7.0的“flair70.zip”工具包中的pcf工具创建模式文件（pat）。使用命令pcf libeay32.lib libeay32.pat生成模式文件，如图6所示。
图6 生成libeay32.pat文件
（2）使用sigmake libeay32.patlibeay32.sig命令生成sig文件，如图6所示。其中提示有116个函数有冲突，并且在当前文件下生成了libeay32.exc，libeay32.exc文件内容如下所示，该文件中列出了所有的冲突函数。
解决冲突的办法有2种，第一种方法是删除文件开头的4行，这样sigmake会排除所有这些冲突的函数。第二种方法是在你认为正确的函数名添加符号+，然后删除文件头前4行，如下所示。
将编辑后的exc文件保存，再次执行sigmake函数生成libeay32.sig文件，如图7所示。
图7 生成sig文件
同样的步骤可以生成ssleay32.lib的签名文件。
2.4 应用签名
将生成的两个签名文件（libeay32.sig、ssleay32.sig）复制到IDA Pro的签名文件夹中（默认目录X:\Program Files\IDA 7.0\sig\pc），使用热键Shift+F5打开IDA Pro的签名窗口，然后右键，选择“Apply new signature…”菜单应用新的签名，结果如图8所示。
图8 签名文件应用结构
如图8所示，libeay32签名匹配出2441个库函数，ssleay32签名匹配出664个库函数，其中vcseh签名是IDA Pro自动加载的签名文件。
如果有多个lib文件，对应生成多个sig文件比较繁琐，也可以将多个模式文件生成一个签名文件，使用命令sigmake libeay32.patssleay32.pat openSSL_102h.sig，如图9所示。
图9 合并生成签名文件
三、冲突函数查看
打开libeay32.exc文件，可以看到如下的所示的内容，其中_SSL_CTX_sessions函数和_SSL_get_wbio函数为两个冲突的函数。
使用7-zip将ssleay32.lib解压开，使用IDA Pro加载ssl_lib.obj文件，可以看到_SSL_CTX_sessions函数和_SSL_get_wbio函数分别如图10和图11所示，可见两个函数的机器码均为8B4424048B4010C3，所以两个函数冲突。

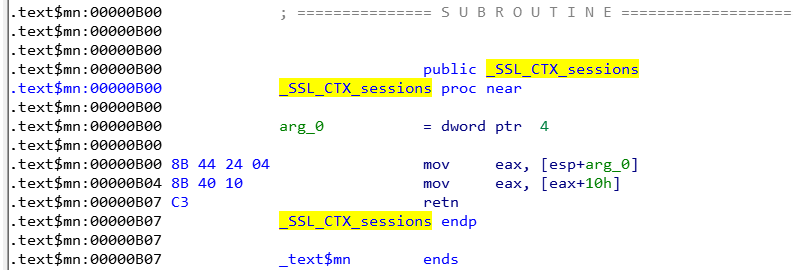

图10 _SSL_CTX_sessions函数

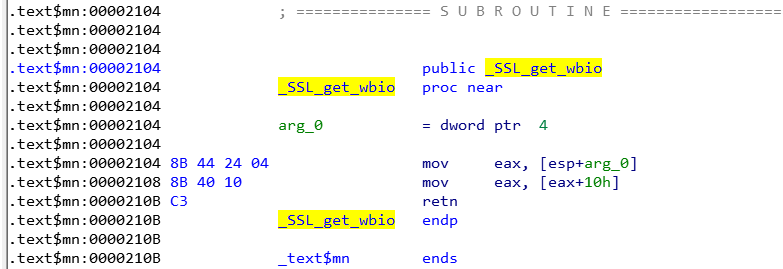

图11 _SSL_get_wbio函数
IDA Pro提供的签名识别技术称之为FLIRT（Fast Library Identification andRecognition Technology，库文件快速识别与鉴定技术），该技术利用库文件中二进制函数的机器码，来快速识别文件中的库函数，使得反汇编代码可读性更强，FLIRT技术的具体细节详见参考文献【1】。
四、相关资源
这里给出两个收集签名文件的网址。
idb2pat.py是火眼公司FireEye Labs Advanced ReverseEngineering团队编写的Python脚本，该脚本支持将IDB数据库转换成模式文件（pat），继而转换为签名文件（sig）。该脚本应用于已经分析了一个二进制文件，手工命名部分了关键函数，再次分析另一个类似二进制文件时，可以应用此脚本快速迁移函数名称。注意该脚本保存模式文件时，不支持中文目录。https://github.com/fireeye/flare-ida。
五、总结
制作一个优质的签名文件可以大大加快逆向进度。制作签名文件有许多的考虑的因素，包括源代码版本、编译优化选项、编译器类型、编译器版本、是否release版本等。如果签名匹配效果不好，可以尝试不同的编译参数。
参考文献
[1] https://www.hex-rays.com/products/ida/tech/flirt/in_depth/IDA F.L.I.R.T. Technology: In-Depth
[2]《IDA Pro权威指南》
[3] https://blog.csdn.net/traceme2011/article/details/90606018 用VS2015编译OpenSSL
[4] https://blog.csdn.net/liang19890820/article/details/51658574Windows下编译OpenSSL
[5] https://www.fireeye.com/blog/threat-research/2015/01/flare_ida_pro_script.htmlFLARE IDA Pro Script Series: Generating FLAIR function patterns using IDAPython
