西门子S7comm-plus通信过程及重放攻击分析 – 作者:yy0308

*严正声明:本文仅限于技术讨论与分享,严禁用于非法途径。

一、概述

西门子PLC广泛应用于工业控制系统。本文主要利用手上S7-1200 V3.0.2 固件版本的PLC和TIA13等环境进行S7comm-plus加密协议初步分析及防重放攻击分析,本文章只做交流学习使用,禁止应用于非法用途,欢迎各路大神进行交流,共同学习进步。

二、西门子PLC介绍

西门子PLC广泛应用于工业控制系统。西门子控制器包括S7-200、S7-300、S7-400、S7-1200以及S7-1500版本的西门子PLC,

S7-200、S7-300、S7-400系列的PLC采用早期的西门子私有协议S7comm进行通信。S7-1200/1500系列固件版本为V3.0以下的PLC采用西门子新一代的S7comm-Plus协议进行通信,该协议采用了一些特殊编码规范。S7-1200/1500系列固件版本为V3.0以上,采用了最新的S7comm-Plus协议,S7comm-plus协议引入了会话ID来防止重放攻击。

查看S7 plc系列有哪些型号及对应的固件版本,可以参考下图。

三、协议分析

3.1协议结构

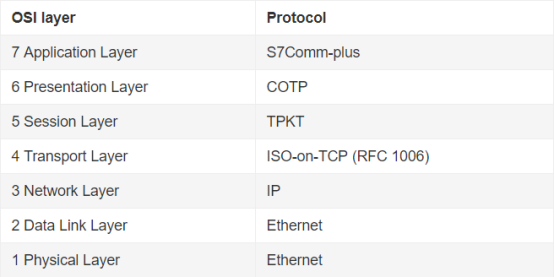

S7Comm-plus以太网协议基于OSI模型如下:

通过抓包分析和wireshark源码解析,可以知道S7Comm-plus协议的帧结构大致由头部、数据域、和尾部组成,头部和尾部是固定的,而数据域对不同的帧结构和内容均有很大的差异。帧结构示意图如下图所示:

3.2 头部和尾部分析

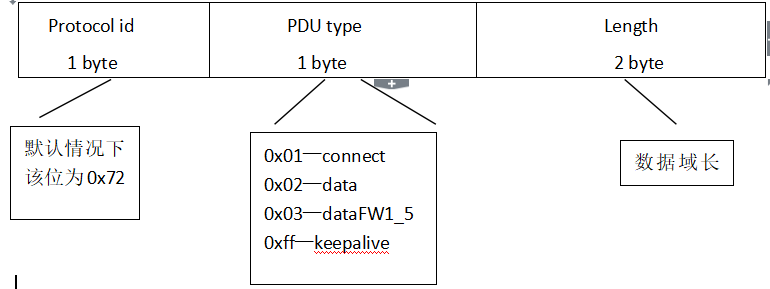

Header和Trailer的组成是一样的,包含协议号、PDU类型和数据长度信息,其结构如下图所示:

其中头部和尾部的结构一致。Protocol id为一个字节、 PDU type 为一个字节Length为双字节。PDU type定义了该帧的类型。

3.3 数据域分析

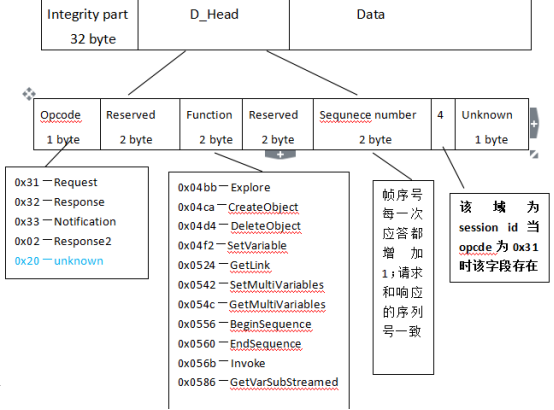

Data域是帧结构中最复杂也是变化最多的区域,通过分析可以将Data域分为Integrity part 、D_header和Data三个部分。具体结构如下图所示:

(1)D_Head

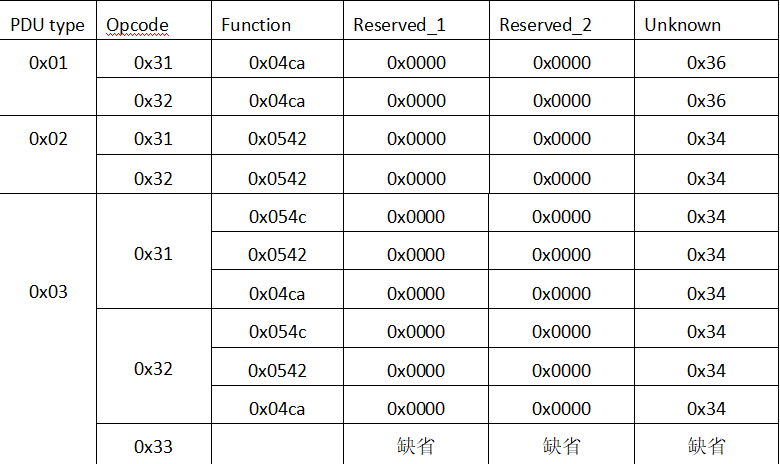

当PDU type为0x01和0x02,数据包中没有32位 Integrity part,当pdu type为0x03,数据包中有32位Integrity part;在数据头中有两处reseved和一处unknown部分,对于不同的帧其值是不一样的,从wireshark抓包数据分析,其值分布如下所示:

(2)Data

data部分的结构、内容及格式与PDU type和opcode有关,Data部分情况种类多、较为复杂,详细分析可以阅读wireshark s7comm-plus协议解析代码。

四、防重放攻击分析

4.1 环境安装

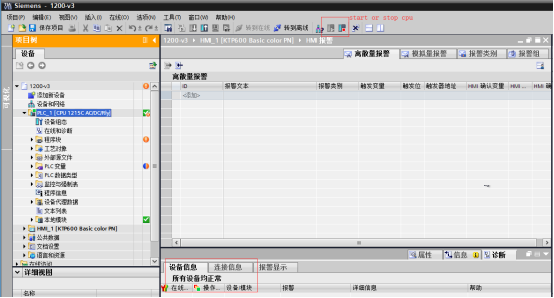

(1) PC1(192.168.10.101):安装博图软件TIA13,用于连接S71200 plc设备,并进行启停PLC CPU控制,主要用于抓包分析,博图软件添加正确的PLC设备、并配置好PLC网络地址,确保能连接成功,如下所示:

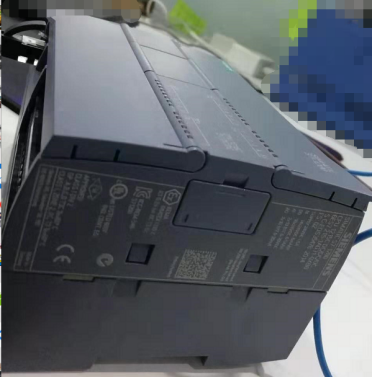

(2)PLC (192.168.10.53):6ES7 214-1AG31-0xB0 V3.0.2,如下所示:

(3) pc2 (192.168.10.100): 该主机主要进行重放攻击实验。

4.2 抓包分析

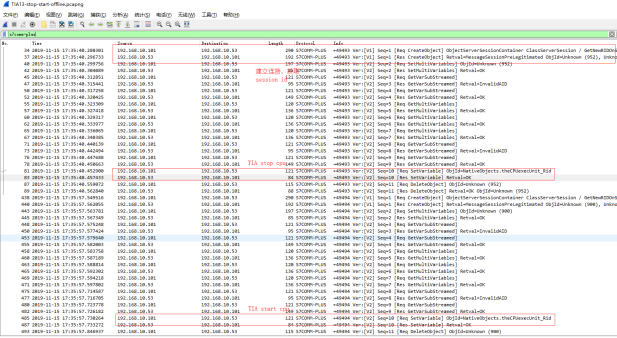

(1)离线模式下,点击博图软件stop 和 start 按钮,进行抓包分析。

返回session id,以后每次请求均要带上该session id,达到防止重放攻击目的。

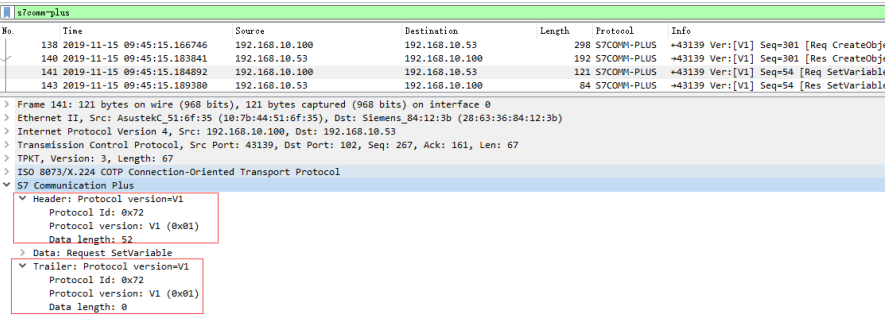

Stop 和 start cpu 启停包长的均为121字节,操作成功响应数据包为84字节

信息泄露,不知道为什么这么设计,需要返回设备信息。

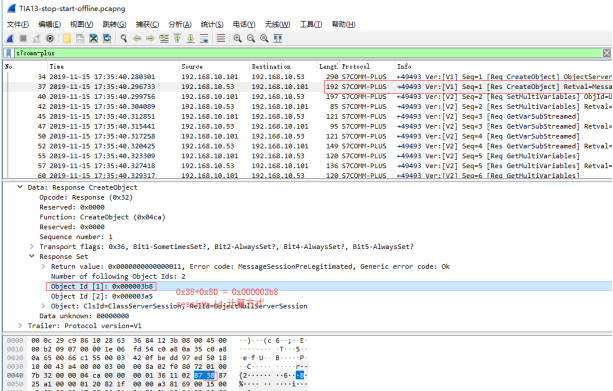

(2)session id 计算方式,s7comm_plus[24]+0x80, s7comm_plus数据包第24位+0x80,如下图所示:

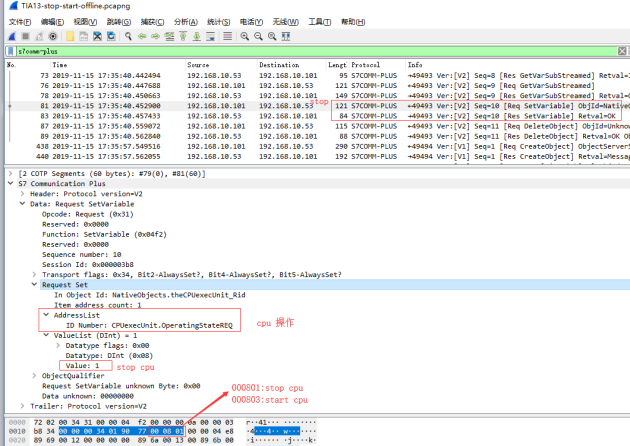

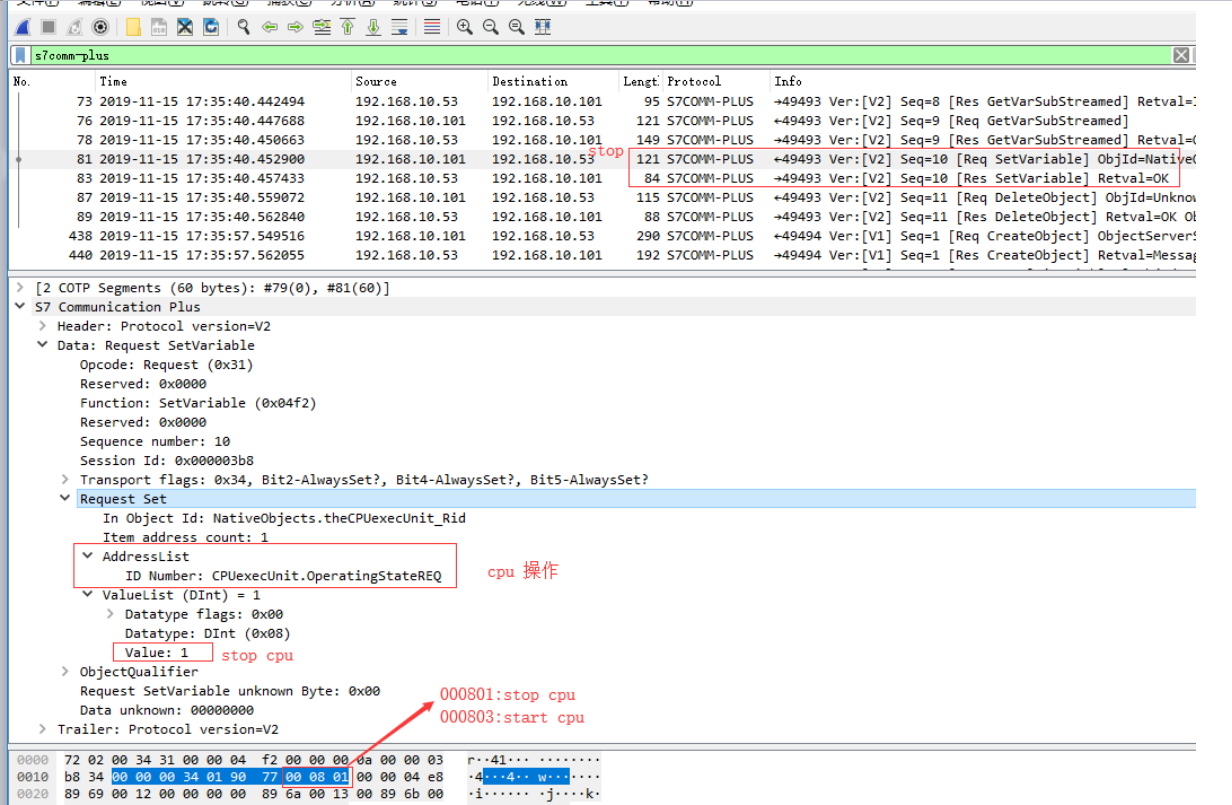

(3)stop cpu 指令分析,主要是AddressList和ValueList, 值为00000034019077000801, 将 值修改为00000034019077000803 则为 start cpu 指令

五、实施重放攻击

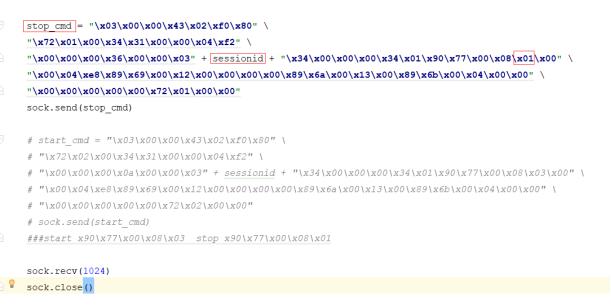

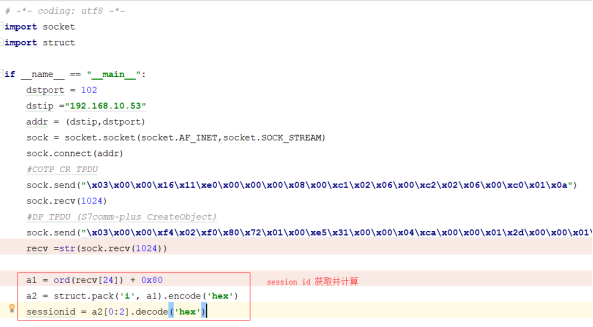

经过上面分析,只要获取到session id,并在每次请求plc的时候,添加上session id即可绕过S7comm-plus防重放攻击,编写如下验证代码,并抓包分析,观察现象:

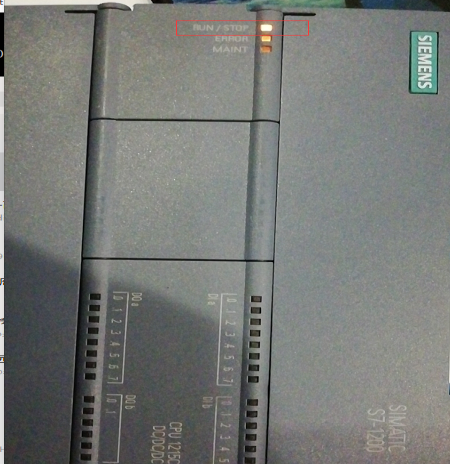

运行以上代码,重放攻击成功,当进行stop时,plc RUN/STOP 灯显示黄色,当进行start cpu时候,RUN/STOP 指示灯显示绿色,如下所示:

重放攻击抓包分析如下所示:

六、总结分析

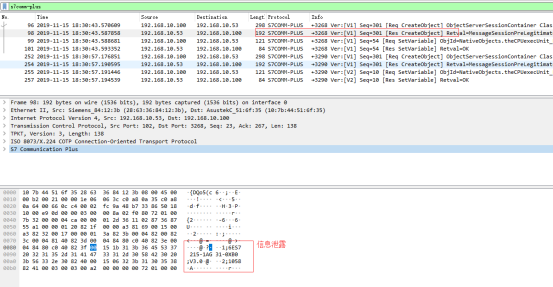

在实验过程中还发现两处问题,当完成COTP 连接后发送的第一个S7comm-plus CreateObject 数据包可以获取到plc的相关信息,造成信息泄露,可以推出cpu型号及固件版本,攻击者可以利用这些信息开展进一步攻击。另外,当TIA13软件在线连接上PLC,启停脚本失效,应该是PLC只允许一个工程师站客户端进行连接的原因。

相关资料文档如下:

1、工控资产嗅探与分析(S7 PLC)

https://www.freebuf.com/articles/ics-articles/209786.html

2、西门子S7Comm协议分析

https://laucyun.com/3aa43ada8cfbd7eca51304b0c305b523.html#6-2-1

3、西门子S7-1200 CPU控制分析:

https://github.com/dark-lbp/isf

4、西门子S7通信过程及重放攻击分析:

https://www.freebuf.com/articles/ics-articles/212283.html#

5、刺穿S7CommPlus协议安全保护机制的长矛

https://www.freebuf.com/column/197267.html

6、S7comm_plus wireshark解析代码

https://github.com/QingChenHT/S7COMMM-Plus

*本文原创作者:yy0308,本文属于FreeBuf原创奖励计划,未经许可禁止转载

来源:freebuf.com 2019-12-25 09:00:17 by: yy0308
