背景

我一直在学习Linux 系统,但是最近还要学习51单片机,所以在Linux下给51单片机烧录程序那是非常必要的。

之前在windows上使用keil十分方便,但是转移到Linux上去没有专门给单片机烧写程序的IDE了。无奈只能自己一步一步地配置咯!

看了网上一些博客发现他们写的很模糊,像我这种Linux小白真的是一头雾水,在自己捣鼓了两天之后,把自己的心得发出来,像我那些即将或者正在为此事烦恼的人能够稍微轻松一点!

正文

首先得使用USB转TTL模块给51单片机接线。

接完线之后,我们得在Linux下配置我们的开发编译环境。

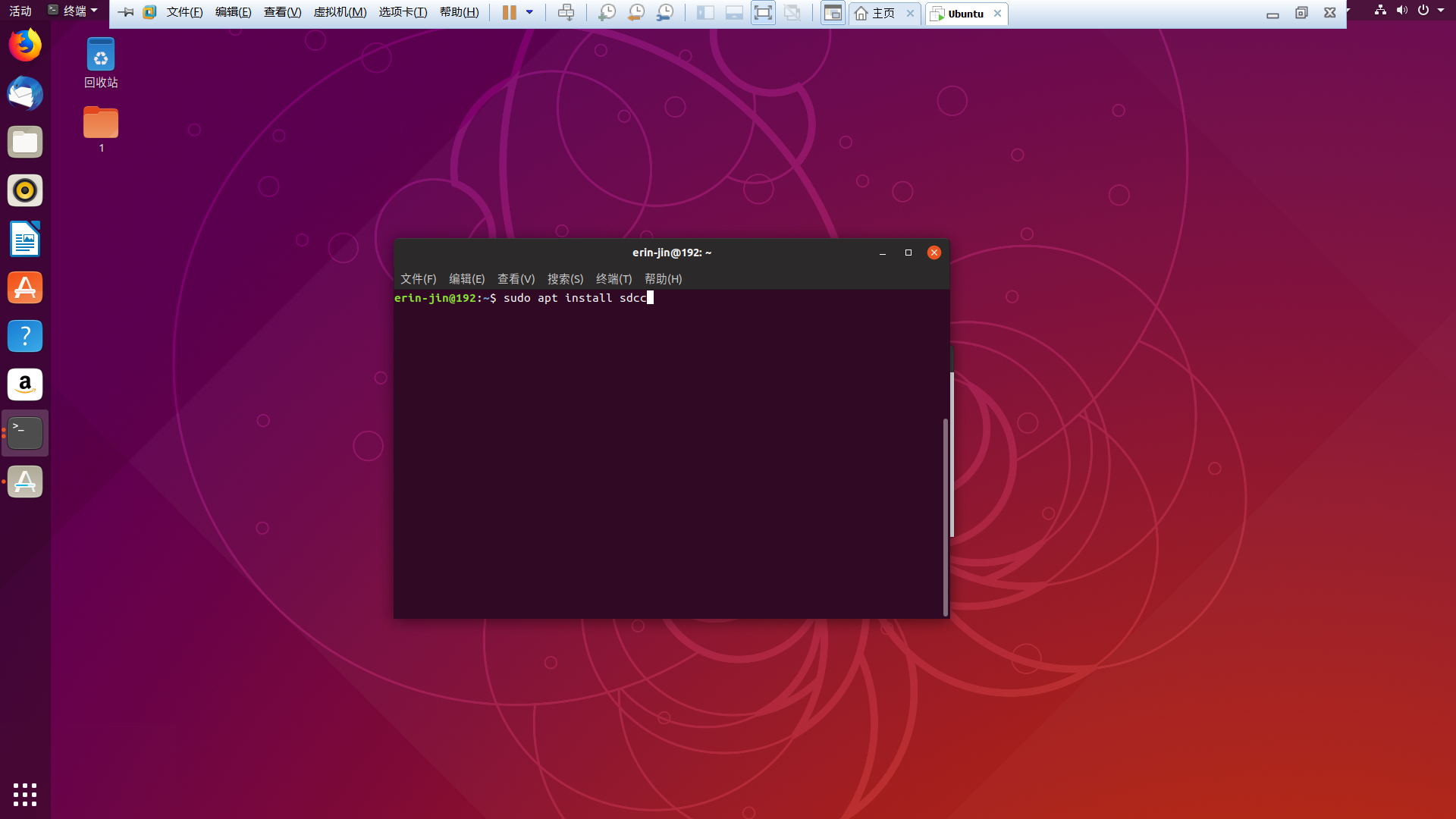

首先我们得配置SDCC编译器 ,像我使用了Ubuntu,我直接使用包管理器安装。当然了你也可以去下载文件自己下来编译!

这里我贴上sdcc的网站链接文字

 sudo apt install sdcc

在Linux下烧录51单片机

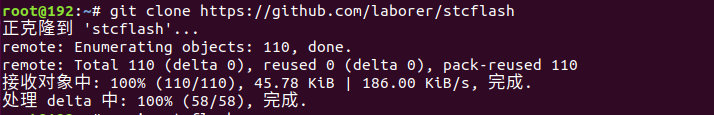

当然了我们有了编译器还不行。我们还需要可以给51单片机烧录程序的软件啊。哈哈。它就是stcflash,大家可以直接使用git命令去克隆到本地

在Linux下烧录51单片机

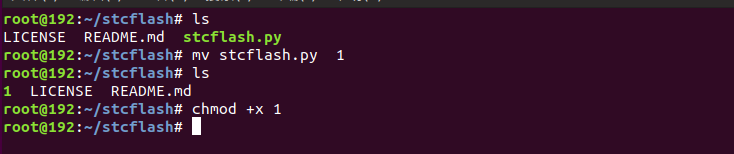

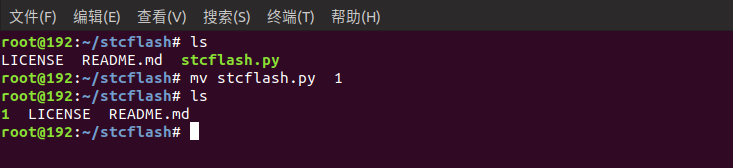

解压之后会有一个名为stcflash 的可执行脚本。在Linux下烧录51单片机我把她重新命名了一下,为了方便我直接把他重新命名为1。重命名.png之后为1添加可执行权限。

chmod +x 1

这样的话,就算没有后缀名的花也可以运行,因为在脚本第一行就已经申明了运行。同样的我贴上stcflash的github的地址。

之后我们得把它添加到环境变量里面去。


mv 1/usr/local/bin/

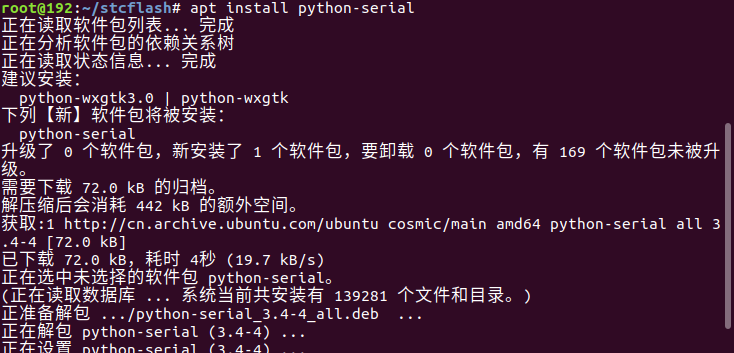

这时候我们得安装一个依赖,因为51单片机是使用串口下载程序的,安装一个python serial。


apt install python serial

这时候我们可以执行1(stcflash.py)这个脚本了,这时候切换到工作目录中,写一个51单片机的程序。在Linux下写的和Windows下写程序会有一些不同的地方。

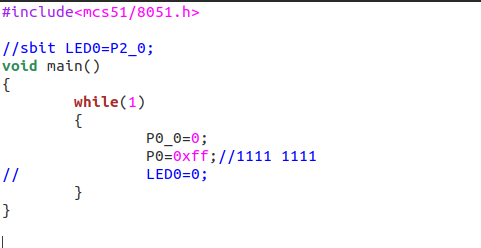

比如说在Windows下引用reg51.h这个头文件就好了而在linux下我们得引用msc51/8051.h这个头文件。

在Linux下烧录51单片机

当然了我们在Windows下写定义端口的的时候是使用^符号,而在Linux下要使用_符号来表示。

我在这里只是简单介绍一下如何在Linux下烧录单片机,不是来告诉你在Linux和Windows下编写程序的时候有哪些不同的,这些要注意的是我们自己要去摸索的。

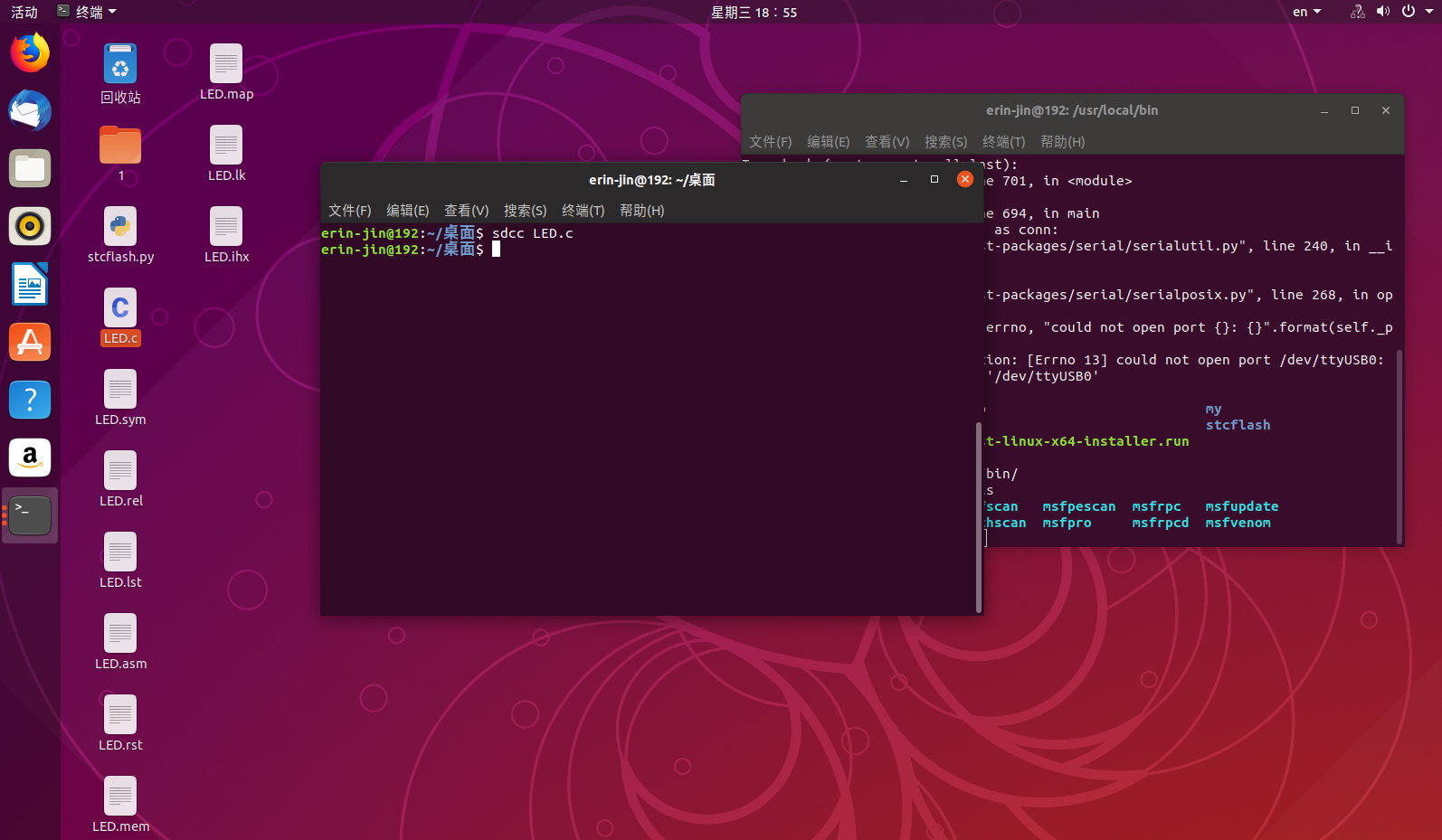

编写之后我们就可以使用SDCC 编译我们的.c代码了。


sdcc main.c

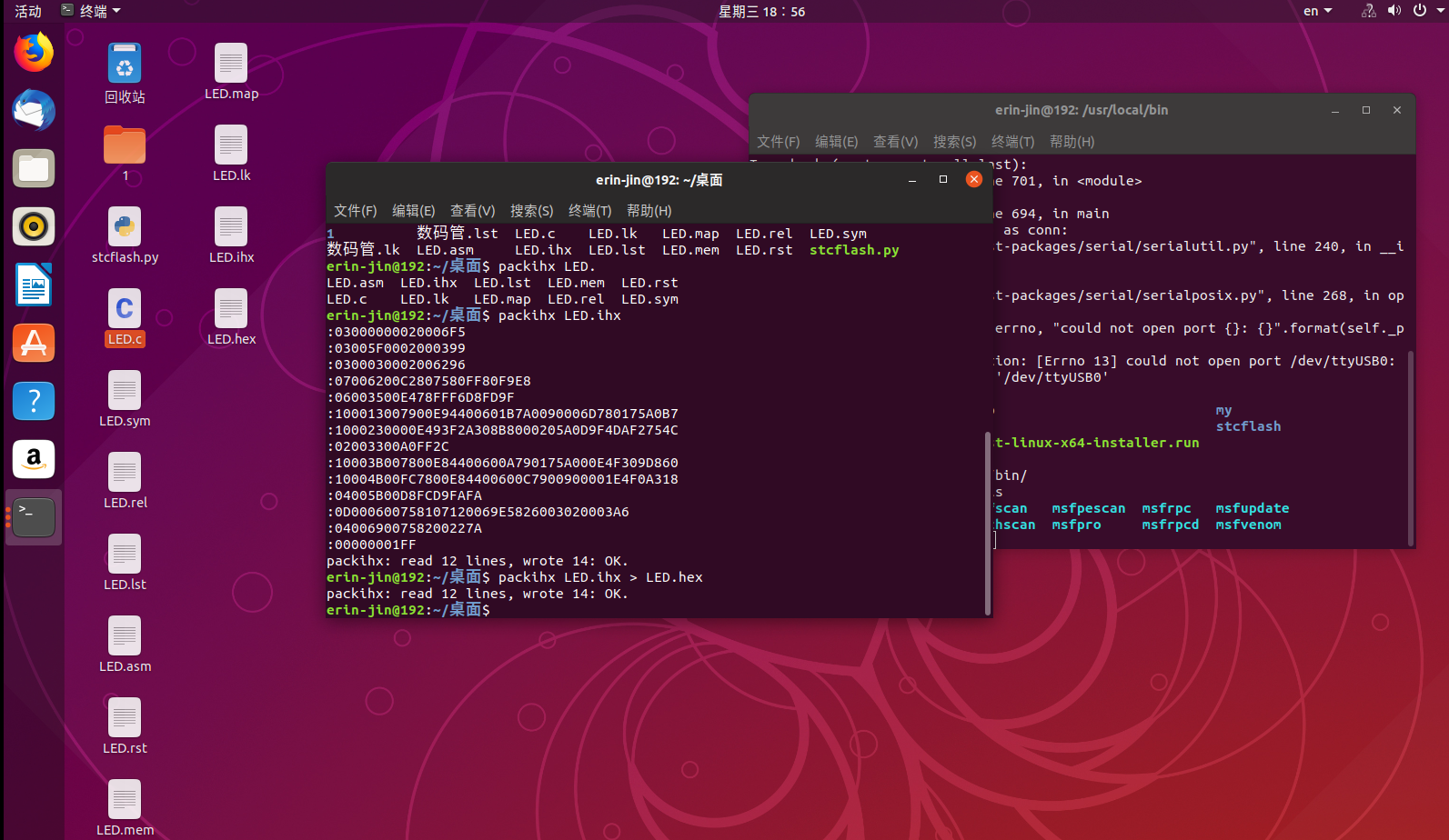

但是sdcc编译出来的是.ihx文件。但是烧录51单片机是要使用.hex文件。不要怕,其实我们在安装sdcc的时候我们就已经安装了一个packihx软件 。这个软件的功能就是将.ihx文件转化成.hex文件的。


packihx  mian.ihx>main.hex

使用命令packihx之后,现在我们就有了可以烧写的了.hex文件了。

我们之前就已经把1(stcflash.py) 放到了我们的环境变量了,对就是那个我重名命为1的软件。我们在使用1这个软件的时候我们要使用root权限。当然了stcflash会自动识别我们插入的端口,但是你电脑上有多个串口的话,你可能要指定一下串口号。我这里只有这一个串口号,所以他就会自动识别,目前来看她自动识别还是听准确的。目前没啥问题!


stcflsh main.hex --port /dev/ttyusb0

我的串口号是USB0。

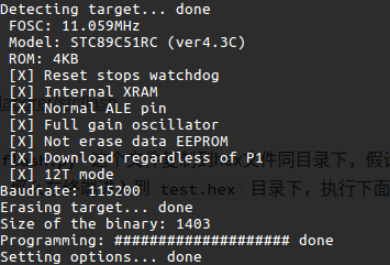

51 单片机是要断电重启才能烧录的,所以我们断电重启一下。

在Linux下烧录51单片机

OK

完美。万事开头难,解决了第一步,大家都可以开始奔放了。

总结

在最后我得感谢一下B站了,说真的B站是个学习的好地方!大家不要总是追番啦。里面有很多有用的东西!!!!

第一次写稿子,希望今后发布更多的稿子!!!这个文档写的很详细大家跟着做基本都可以解决问题。
