0x00 说明

早期A4处理器的机器是能直接调内核的，而且30pin的数据线并没有对内核信息加密，因此我们能够直接读到内核数据。而现在的新机器一律采用加密过的light接口，使得非官方的内核调试基本上消失了。  网上也有不少大佬写过类似的教程，但年代久远，自己动手时还是遇到不少问题。

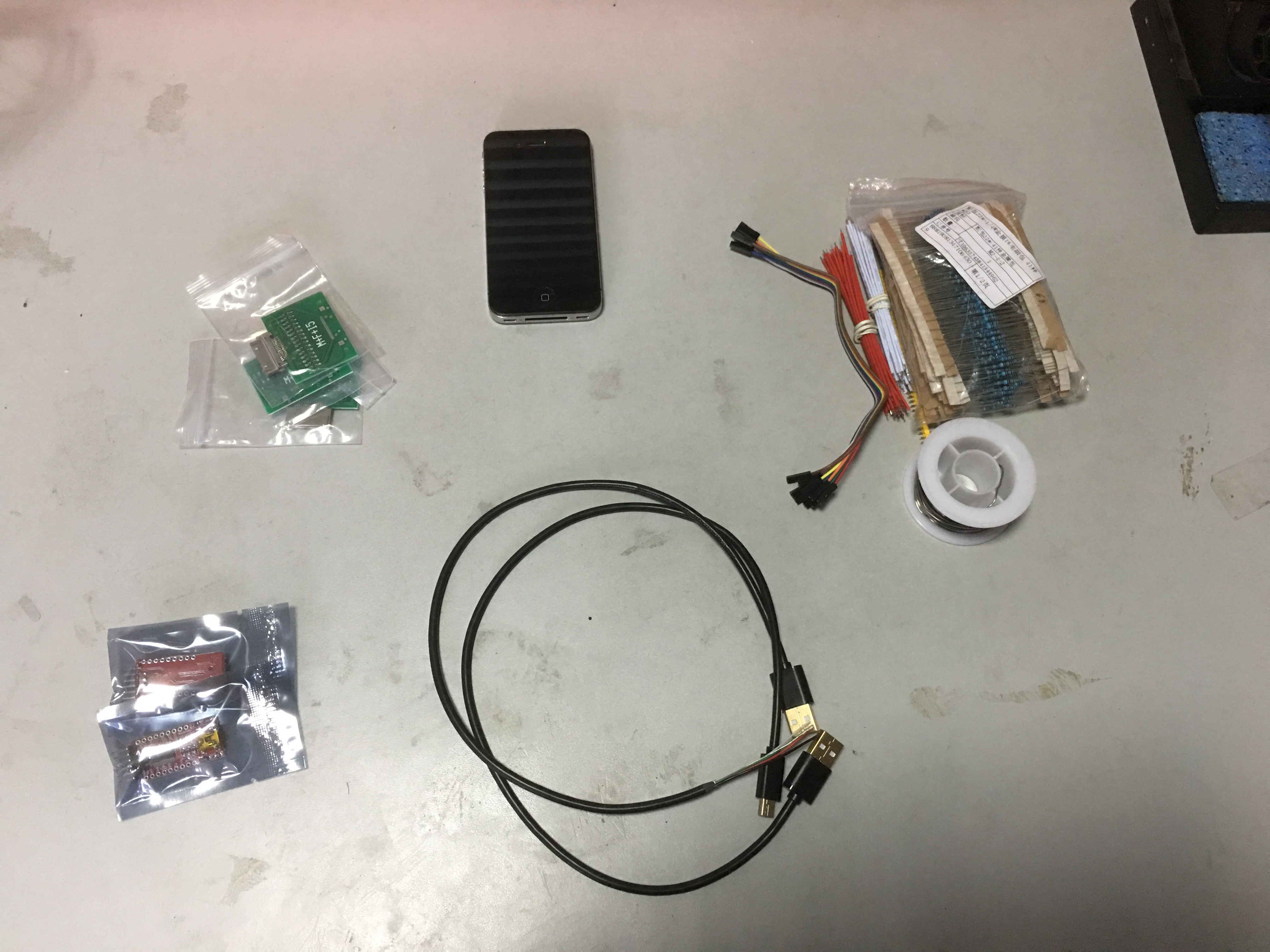

0x01 准备材料

1. iPhone 4手机一部(iOS 5.1.1 9B208)

2. Apple 30pin转换接口一个

3. FT232RL串口一个

4. mini USB数据线两条

5. 470k欧电阻一个

6. 杜邦线、飞线、焊锡若干

0x02 安装驱动

到官网上下载串口对应的驱动: Virtual COM Port Drivers

安装iTunes，注意redsn0w最后支持iTunes 12.0.1版本，可以在这个网站下载iTunes早期版本:АРХИВ ВЕРСИЙ ITUNES

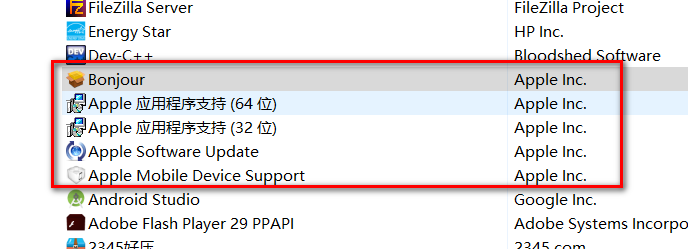

以前装过较新版本的，需要先卸载以下几个程序，重启

redsn0w的历史版本可以在这下载: Download iOS – Jailbreak Tools

0x03 焊接

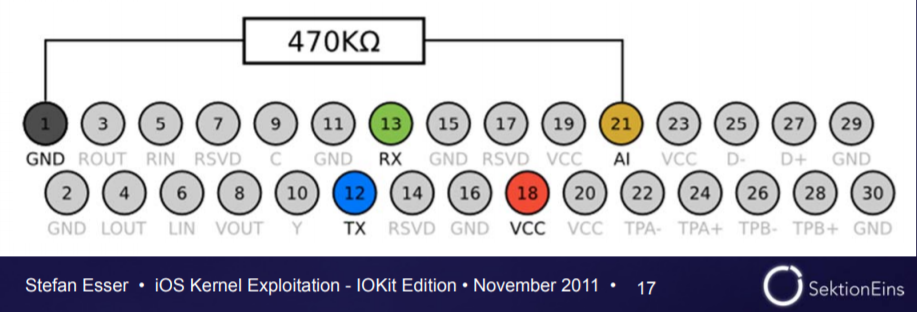

1. 27pin(D+)、25pin(D-)、23pin(VCC)、16pin(GND)分别接USB的绿、白、红、黑色线。

2. 13pin(RX)、12pin(TX)、1pin(GND)分别接串口的TX端、RX端、GND端

3. pin1与pin21间焊上一个470k欧的电阻

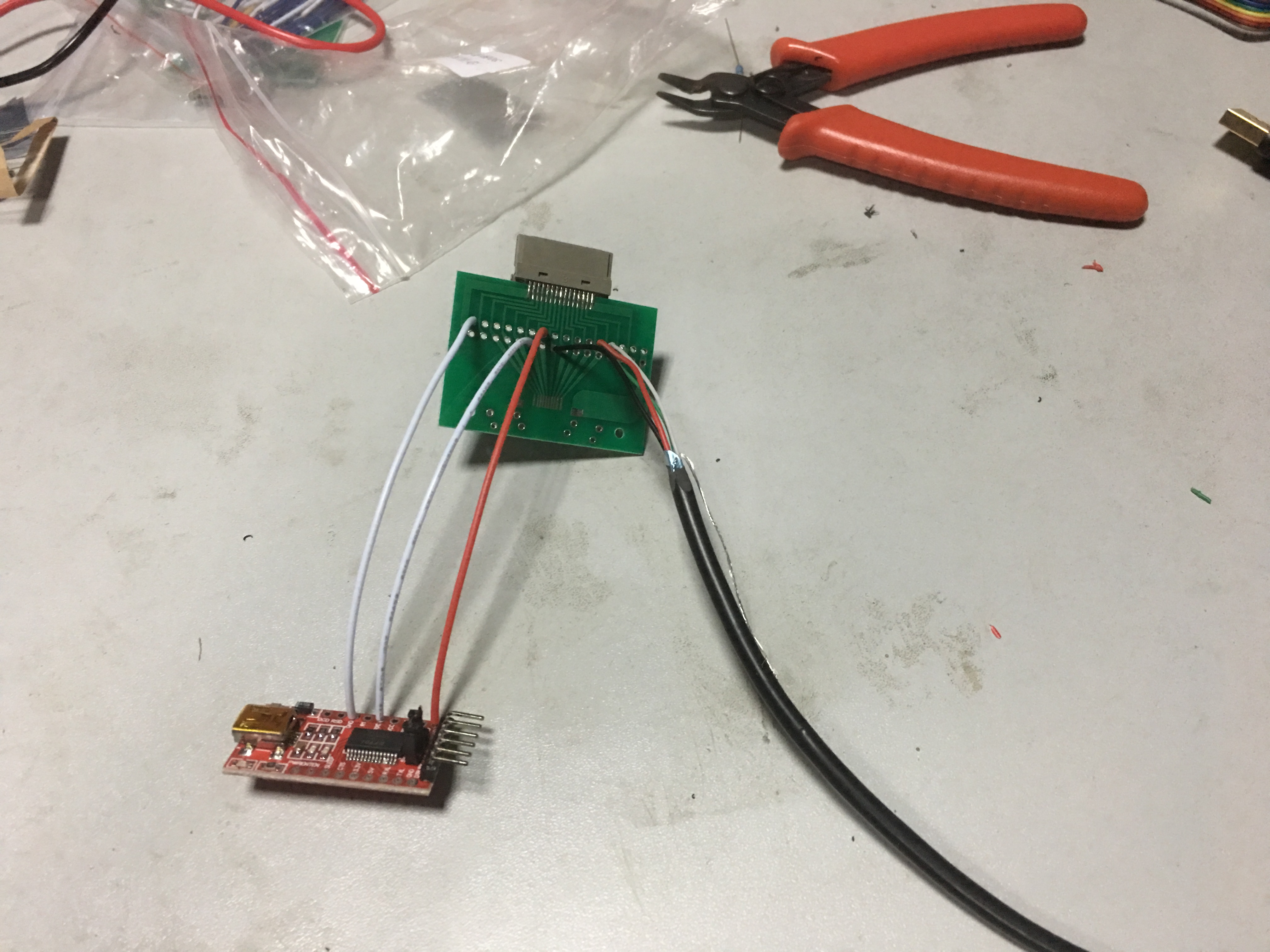

正面

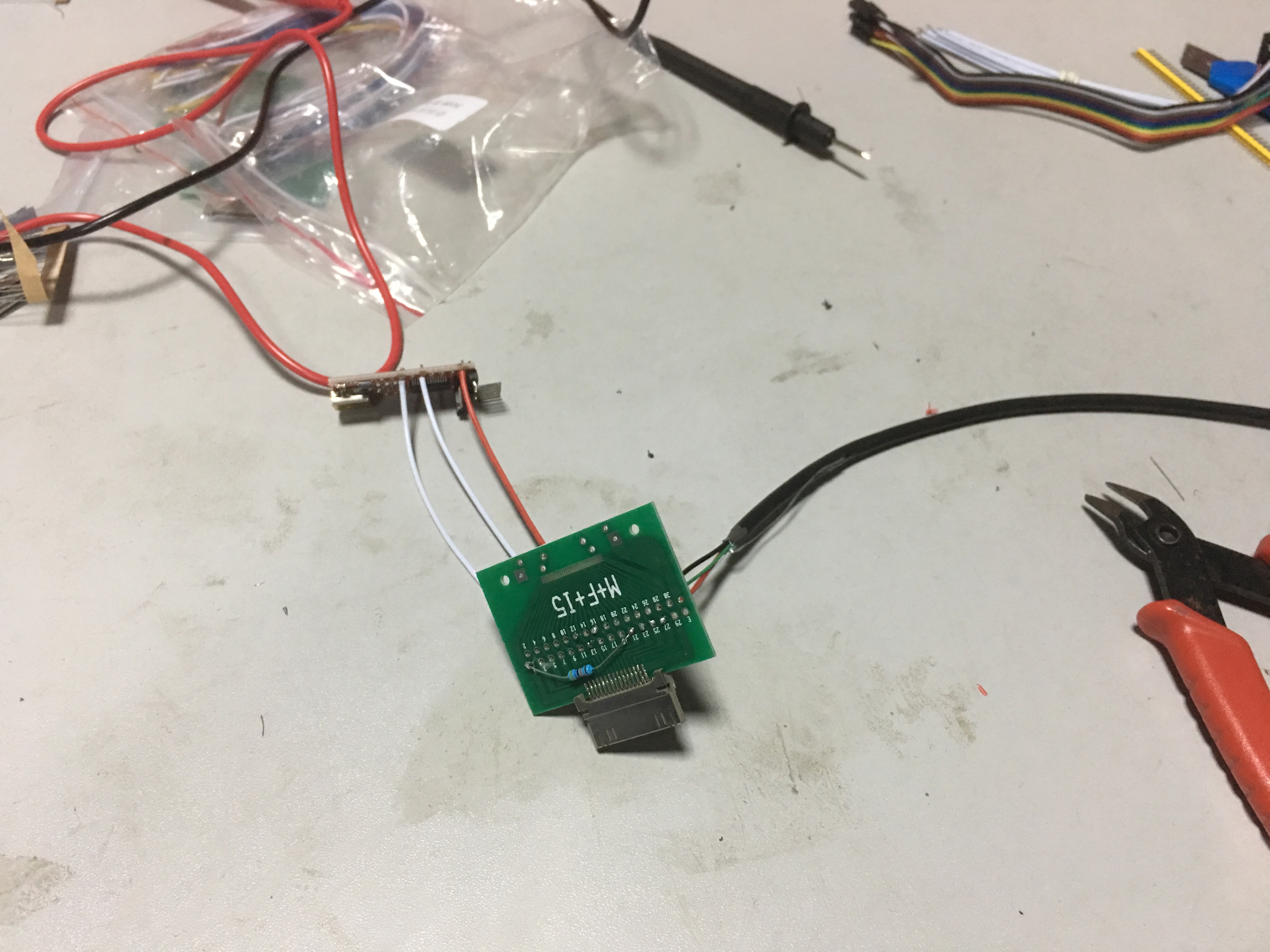

反面

0x04 编译SerialKDPProxy

安装cywin，官网上下载安装包: Cygwin

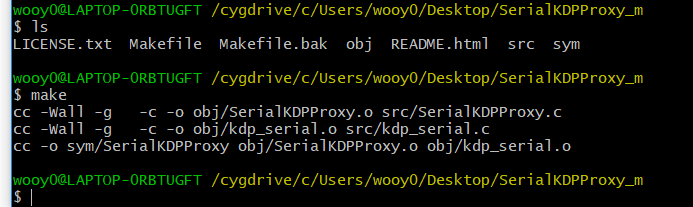

编译提示缺少ethernet.h、if_ether.h，下载相应的头文件，扔到对应目录再次编译

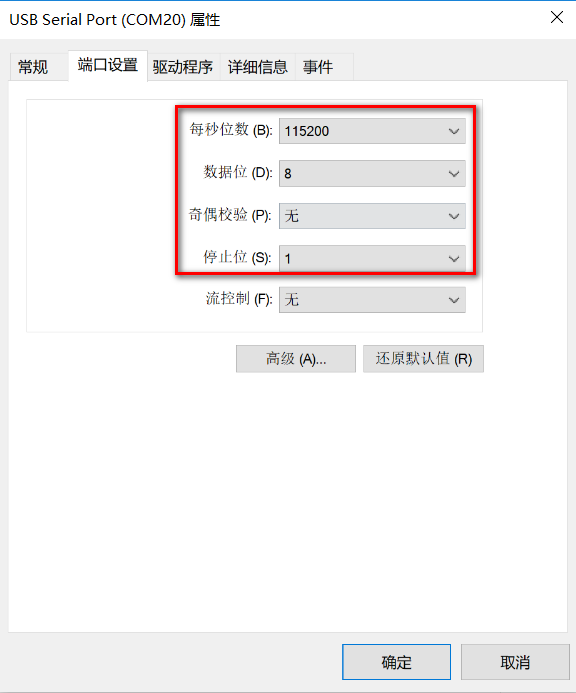

设置串口的波特率为115200

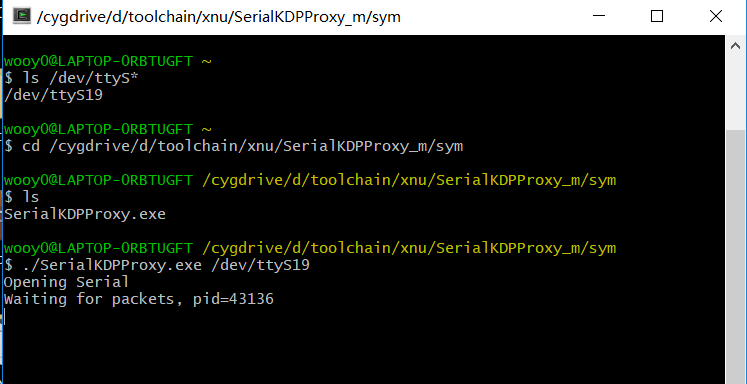

打开串口监听

0x05 设置红雪参数调试内核

启动命令

> redsn0w.exe -i iPhone3,1_5.1.1_9B208_Restore.ipsw -j -a "-v debug=0x08"

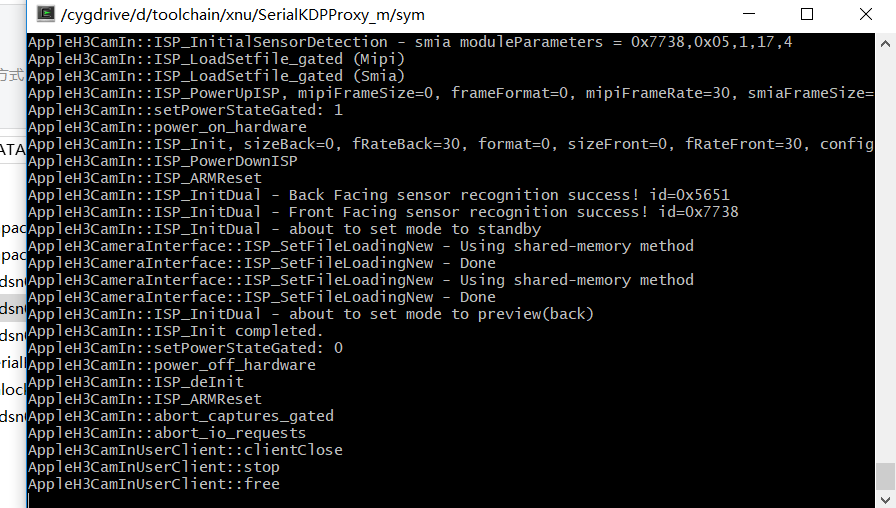

内核信息输出到串口了

挂起

> redsn0w.exe -i iPhone3,1_5.1.1_9B208_Restore.ipsw -j -a "-v debug=0x09"		# DB_KPRT | DB_HALT => 0x09

但我这里内核并没有挂起，暂时不知道什么原因，也许是系统版本…有知道为什么的大佬还请告知一声^_^

0x06 参考

如何调试iOS内核

如何调试iOS内核-补充说明

SyScanTaipei2011_StefanEsser_iOS_Kernel_Exploitation_IOKit_Edition

iOS内核调试教程

iOS内核调试
