x86环境病毒分析的反汇编基础知识 – 作者:kabeor

本文是一篇对x86环境下进行病毒分析所需的基础反汇编知识的简单总结,更深层的知识还需要实战经验。

x86体系结构

大部分现代计算机体系结构(包括x86)在内部实现上遵循冯·诺依曼结构。这种结构包含3种硬件组件:

中央处理单元( CPU ),负责执行代码

内存(RAM),负责存储所有的数据和代码。

输入/输出系统(IO),为硬盘、键盘、显示器等设备提供接口。

指针(instruction pointer)的寄存器(register)从内存取得要执行的指令,这个寄存器中存有指令的地址。寄存器是CPU中数据的基本存储单元,通过它,很多时候CPU不再需要访问内存,从而节省了时间。算术逻辑单元(arithmetic logic unit, ALU)执行从内存取来的指令,并将结果放到寄存器或内存中。一条条取指令、执行指令的过程不断重复,就形成了程序的运行。

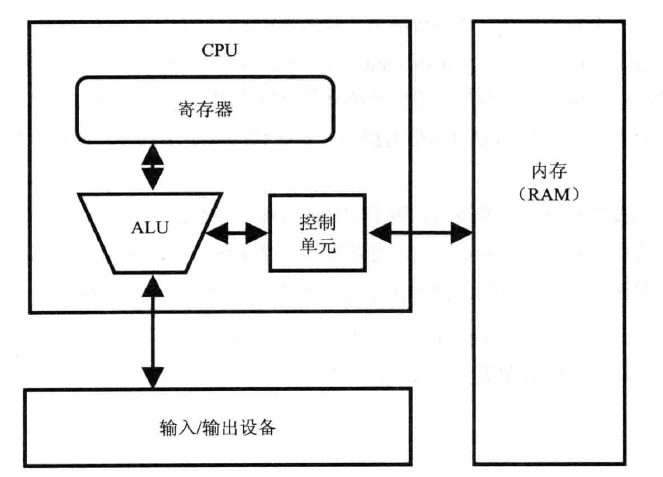

冯诺依曼体系结构


1.内存

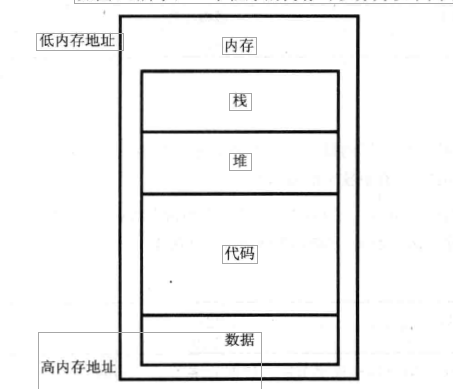

一个程序的内存可分为如下四个主要的节


数据

这个词指的是内存中一 个特定的节,名为数据节 (data section),其中包含了一 些值。这些值在程序初始加载时被放到这里,称为静态值(static value),因为程序运行时它们可能并不发生变化,还可以称为全局值(global value),因为程序的任何部分都可以使用它们。

代码

代码节包含了在执行程序任务时CPU所取得的指令。这些代码决定了程序是做什么的,以及程序中的任务如何协调工作。

堆是为程序执行期间需要的动态内存准备的,用于创建(分配)新的值,以及消除(释放)不再需要的值。将其称为动态内存(dynamic memory),是因为其内容在程序运行期间经常被改变。

栈用于函数的局部变量和参数,以及控制程序执行流。

2. 指令

指令是汇编程序的构成块。在x86、汇编语言中,一条指令由一个助记符,以及零个或多个操作数组成。

3. 操作码和字节序

每条指令使用操作码告诉CPU程序要执行什么样的操作。

反汇编器将操作码翻译为人类易读的指令。

数据的字节序(enclianness)是指在一个大数据项中,最高位(大端,big-endian)还是最低位(小端,little-enclian)被排在第一位 (即排在最低的地址上)。

4. 操作数

操作数说明指令要使用的数据。有以下三种类型:

立即数(immediate)操作数是一个固定的值

寄存器(register)操作数指向寄存器

内存地址(memory address)操作数指向感兴趣的值所在的内存地址,一般由方括号内包含值、寄存器或方程式组成,如[eax]。

5. 寄存器

寄存器是可以被CPU使用的少量数据存储器,访问其中内容的速度会比访问其他存储器要快。x86处理器中有一组寄存器,可以用于临时存储或者作为工作区。

最常用的x86寄存器,可以将它们归为以下四类:

通用寄存器,CPU在执行期间使用。

段寄存器,用于定位内存节。

状态标志,用于做出决定。

指令指针,用于定位要执行的下一条指令。

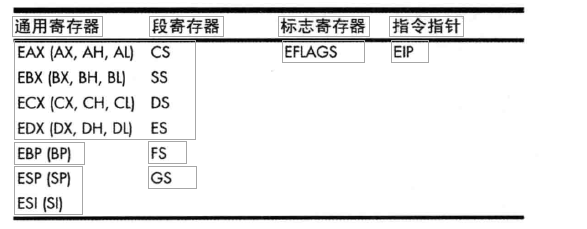

x86寄存器


所有通用寄存器的大小都是32位,可以在汇编代码中以32位或16位引用。

有4个寄存器(EAX、EBX、ECX、EDX)还可以8位值的方式引用,从而使用其最低的8位,或次低的8位。

通用寄存器

通用寄存器一般用于存储数据或内存地址,而且经常交换着使用以完成程序。不过,虽然它们被称为通用寄存器,但它们并不完全通用。

一些x86指令只能使用特定的寄存器。例如,乘法和除法指令就只能使用EAX和EDX。

标志寄存器

EFLAGS寄存器是一个标志寄存器。在x86架构中,它是32位的,每一位是一个标志。在执行期间,每一位表示要么是置位(值为1),要么是清除(值为0),并由这些值来控制CPU 的运算,或者给出某些CPU运算的值。

对恶意代码分析来说,最重要的一些标志介绍如下:

ZF:当一个运算的结果等于0时,ZF被置位,否则被清除。

CF:当一个运算的结果相对于目标操作数太大或太小时,CF被置位,否则被清除。

SF:当一 个运算的结果为负数,SF被置位;若结果为正数,SF被清除。对算术运算,当运算结果的最高位值为l时,SF也会被置位。

TF:TF用于调试。当它被置位时,x86处理器每次只执行一条指令。

EIP指令指针:在x86架构中,EIP寄存器,又称为指令指针或程序计数器,保存了程序将要执行的下一条指令在内存中的地址。EIP的唯一作用就是告诉处理器接下来要做什么。

注意:当EIP被破坏(即指向了一个不包含合法程序代码的内存地址 )时,CPU 无法取得一条合法指令来执行,此时正在运行的程序就可能崩溃。当你控制了EIP,也就控制了CPU将要执行什么,这也就是为什么攻击者试图通过漏洞利用获得对EIP的控制。通常,攻击者先妥使攻击代码进入内存,然后改变EIP使其指向那段代码,从而攻击系统。

 6. 简单指令

mov

用于将数据从一个位置移动到另一个位置

mov指令可以将数据移动到寄存器或内存,其格式是:mov destination, source

由方括号括起来的操作数是对内存中数据的引用。例如,[ebx]指向内存中地址为EBX处的数据。

lea

lea指令用来将一个内存地址赋给目的操作数。

 “load effective address“(加载有效地址)的缩写。它的格式是lea destination, source。

例如,lea eax, [ebx+8]就将EBX+8的值给EAX。

lea指令并非专门用于计算内存地址。它还被用来计算普通的值,因为它所需的指令更少。

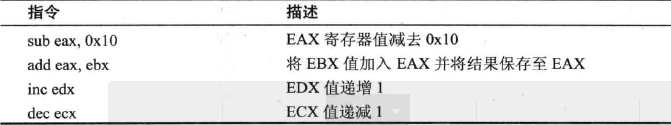

算术运算

加法和减法是从目标操作数中加上或减去一个值。

加法指令的格式是add destination, value。

减法的指令是sub destination, value。

sub指令会修改两个重要的标志:ZF和CF。

如果结果为零,ZF被置位;如果目标操作数比要减去的值小,则CF被置位。

inc和dec指令将一个寄存器加一和减一 。


乘法和除法都使用了一个预先规定的寄存器,因此其指令很简单,就是指令码加上寄存器要去乘或除的值。

mul指令的格式是mul value;

div指令的格式是div value。

mul或div指令要操作的寄存器一般会在之前许多条指令的地方被赋值,因此你可能需要在程序的上下文中来寻找。


mul value指令总是将eax乘上value。因此,EAX寄存器必须在乘法指令出现前就赋值好。乘法的结果以64位的形式分开存储在两个寄存器中:EDX和EAX。其中,EDX存储了高的32位,EAX存储低的32位。

div value指令将EDX和EAX合起来存储的64位值除以value。因此,在做除法之前,EDX和EAX这两个寄存器必须赋值好。除法的商将存储到EAX,余数则存储在EDX中。

模(mod)

运算会被编译为在div指令后取EDX寄存器的值(因为除法保留了余数)

逻辑运算

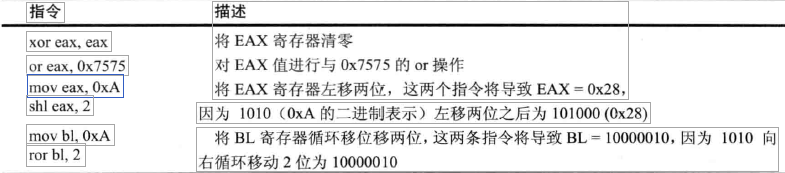

x86架构还使用逻辑运算符,例如OR、AND和XOR。其相应指令的用法与add和sub类似,对源操作数和目的操作数做相应的操作,并将结果保存在目的操作数中。

xor eax, eax就一种将EAX寄存器快速置0的方法。这么做是为了优化,因为这条指令只需要2个字节,而mov eax, 0需要5个字节。

shr和shl指令用于对寄存器做移位操作。

shr指令的格式是 “shr destination, count”

shl指令的格式是 “shl destination, count”

shr和shl指令对目的操作数右移或左移,由count决定移多少位。移出目的操作数边界的位则会先移动到CF标志位中。在移位时,使用0填充新的位。移位运算全部完成后,CF标志位中就包含了最后移出目的操作数的那一位。

循环移位指令ror和rol与移位指令类似,但移出的那一位会被填到另一端空出来的位上,即右循环移位(ror)会将最低位循环移到最高位;左循环移位Crol)则相反。

移位经常被用于对乘法运算的优化。由于不需要像乘法那样设置寄存器、移动数据,移位会更简单、更快。

在分析恶意代码时,如果遇到一个函数中只有xor、or、and、shl、ror、shr、rol这样的指令,并且它们反复出现,看起来随机排列的样子,就可能是遇到了一个加密或者压缩函数。最好是将其标记为一个加密函数,然后继续后面的分析。


NOP指令

当它出现时,直接执行下一条指令。

这条指令的opcode是Ox90。在缓冲区溢出攻击中,当攻击者无法完美地控制利用代码,就经常使用NOP滑板。它起到了填充代码的作用,以降低shellcode可能在中间部分开始执行所造成的风险。

7. 栈

用于函数的内存、局部变量、流控制结构等被存储在栈中。

栈是一种用压和弹操作来刻画的数据结构,向战中压入一些东西,然后再把它们弹出来。

它是一种后入先出(LIFO)的结构。

与栈有关的指令包括push、pop、call、leave、enter、和ret。在内存中,栈被分配成自顶向下的,最高的地址最先被使用。当一个值被压入战时,使用低一点的地址。

栈只能用于短期存储。它经常用于保存局部变量、参数和返回地址。其主要用途是管理函数调用之间的数据交换。而不同的编译器对这种管理方法的具体实现有所不同,但大部分常见约定都使用相对EBP的地址来引用局部变量与参数。

函数调用

许多函数包含一 段 “序言” (prologue),它是在函数开始处的少数几行代码,用于保存函数中要用到的栈和寄存器。相应的,在函数结尾的 “结语” (epilogue)则将技和这些寄存器恢复至函数被调用前的状态。

下面列举了函数调用最常见的实现流程

1. 使用push指令将参数压入栈中。

2. 使用call memory_location来调用函数。此时,当前指令地址(指EIP寄存器中的内容)被压入栈中。这个地址会在函数结束后,被用于返回到主代码。当函数开始执行时,EIP的值被设为memory_location (即函数的起始地址)。

3. 通过函数的序言部分,分配栈中用于局部变量的空间,EBP (基址指针)也被压入栈中。这样就达到了为调用函数保存EBP的目的。

4. 函数开始做它的工作。

5. 通过函数的结语部分,恢复。调整E回来释放局部变量,恢复EBP,以使得调用函数可以准确地定位它的变量。leave指令可以用作结语,因为它的功能是使ESP等于EBP,然后从栈中弹出EBP。

6. 函数通过调用ret指令返回。这个指令会从栈中弹出返回地址给EIP,因此程序会从原来调用的地方继续执行。

7. 调整栈,以移除此前压入的参数,除非它们在后面还要被使用。

x86架构还提供了其他弹出和压入的指令,其中最常用的是pusha和pushad。它们将所有的寄存器都压入战中,并且常与popa和popad结合使用,后者从栈中弹出所有的寄存器。

pusha和pushad的具体功能如下。

pusha以下面的顺序将所有16位寄存器压入栈中:AX、EX、DX 、BX 、SP、BP、SI、DI

pushad以下面的顺序将所有32位寄存器压入枝中:EAX、ECX 、EDX 、EBX 、ESP、EBP、ESI、 EDI

在shellcode中,如果要将寄存器的当前状态全部保存在栈上,以便稍后恢复,就常使用这些指令。编译器很少使用它们,因此,看到它们,通常说明是某人手工写的汇编代码或者shellcode。

8. 条件指令

最常见的两个条件指令是test和cmp。

test指令与and指令的功能一样,但它并不会修改其使用的操作数。test指令只设置标志位。

对某个东西与它自身的test经常被用于检查它是否是一个NULL值。

cmp指令与sub指令的功能一样,但它不影响其操作数。cmp指令也是只用于设置标志位,其执行结果是,ZF和CF标志位可能发生变化。

9. 分支指令

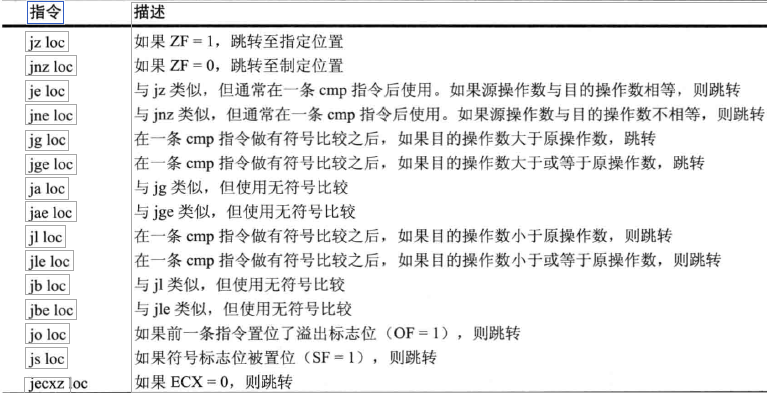

最常见的分支指令是跳转指令。程序中使用了大量的跳转指令,其中最简单的是jmp指令,它使得下一条要被执行的指令是其格式jmp location中指定位置的指令,又被称为无条件跳转,因为总会跳到目的位置去执行。这个简单的跳转无法满足所有的跳转需求。


10. 重复指令

重复指令是一组操作数据缓冲区的指令。数据缓冲区通常是一个字节数组的形式,也可以是单字或者双字。

常见的数据缓冲区操作指令是movsx, cmpsx、stosx和scasx,其中x可以是b、w或者d,分别表示字节、字和双字。这些指令对任何形式的数据都有效。

在这些操作中,使用ESI和EDI寄存器。ESI是源索引寄存器,EDI是目的索引寄存器。还有ECX用作计数的变量。

这些指令还需要一 个前缀,用于对长度超过1的数据做操作。movsb指令本身只会移动一 个字节,而不使用ECX 寄存器。

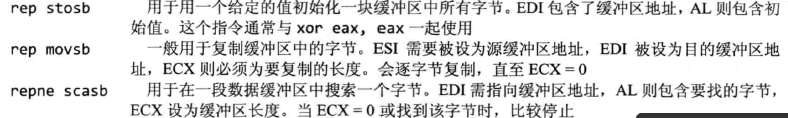

在x86下,使用重复前缀来做多字节操作。rep指令会增加ESI和EDI这两个偏移,减少ECX寄存器。rep前缀会不断重复,直至ECX=O。repe/repz和repne/repnz前缀则不断重复,直至ECX=O或直至ZF= 1或0。

movsb指令用于将一串字节从一个位置移动到另一 个位置。rep前缀经常与movsb一起使用,从而复制一串长度由ECX 决定的字节。从逻辑上说,rep movsb指令等价于C语言的memcpy函数。movsb指令从ESI指向地址取出一 个字节,将其存入ED I指向地址,然后根据方向标志(DF)的设置,将ESI和EDI的值加1或者减1。如果DF=O,则加,否则减。

在由C代码编译后的结果中,很少能看到DF标志。但是在shellcode里,人们有时候会调换方向标志,这样就可以反方向存储数据。如果有rep前缀,就会检查ECX是否为0,如果不等于0,则指令继续从ESI移动一个字节到EDI并将ECX 寄存器减1。这个过程会不断重复,直至ECX=0。

cmpsb指令用于比较两串字节,以确定其是否是相同的数据。cmpsb指令用ESI指向地址的字节减去EDI指向地址的字节,并更新相关的标志位。它经常与repe前缀一起使用。此时,cmpsb指令逐一比较两串字节,直至发现一处不同,或比较到头。cmpsb指令从地址ESI获得一 个字节,将其与ED I指向位置的字节进行比较,并设置标志位,然后对ESI和EDI分别加1。如果有「epe前缀,就检查ECX的值和标志位,如果ECX=O或者ZF=O,就停止重复。这相当于C语言中的memcmp函数。

scasb指令用于从一串字节中搜索一 个值。这个值由AL寄存器给出。它的工作方式与cmpsb一样,但是它是将ESI指向地址的字节与AL进行比较,而不是与EDI指向地址的字节比较。repe操作会使得这个比较不断继续,直到找到该字节,或者ECX=O。如果在这串字节中找到了那个值,则其位置会被存储在ESI中。

stosb指令用于将值存储到EDI指向的地址。它与scasb一样,但不是去搜索,而是将指定的字节存入EDI指向的地址。rep前缀与scasb一起使用后,就初始化了一段内存缓冲区,其中的每个字节都是相同的值。这等价于C语言的memset函数。



*本文作者:kabeor,转载请注明来自FreeBuf.COM

来源:freebuf.com 2018-04-18 08:30:16 by: kabeor
