安全日志系统数据网关实现 – 作者:糖果L5Q

0x00 概要

日志分析的前期工作的是日志的收集与日志的存储。数据的收集客户端程序有很多logstash、nxlog、filebeat等。数据存储比较流行的就是ElasticSearch, 当数据的采集与存储阶段完成后,我们要做的是使用这些数据,ES提供数据检索功能,但这只最核心的检索API,从API到用户使用的交互界面之间,是数据检索的软件实现部分,将不同业务的数据分成不同的索引和不同的接口,或是有抽象出更高级一些的概念:流。

0x01 部署

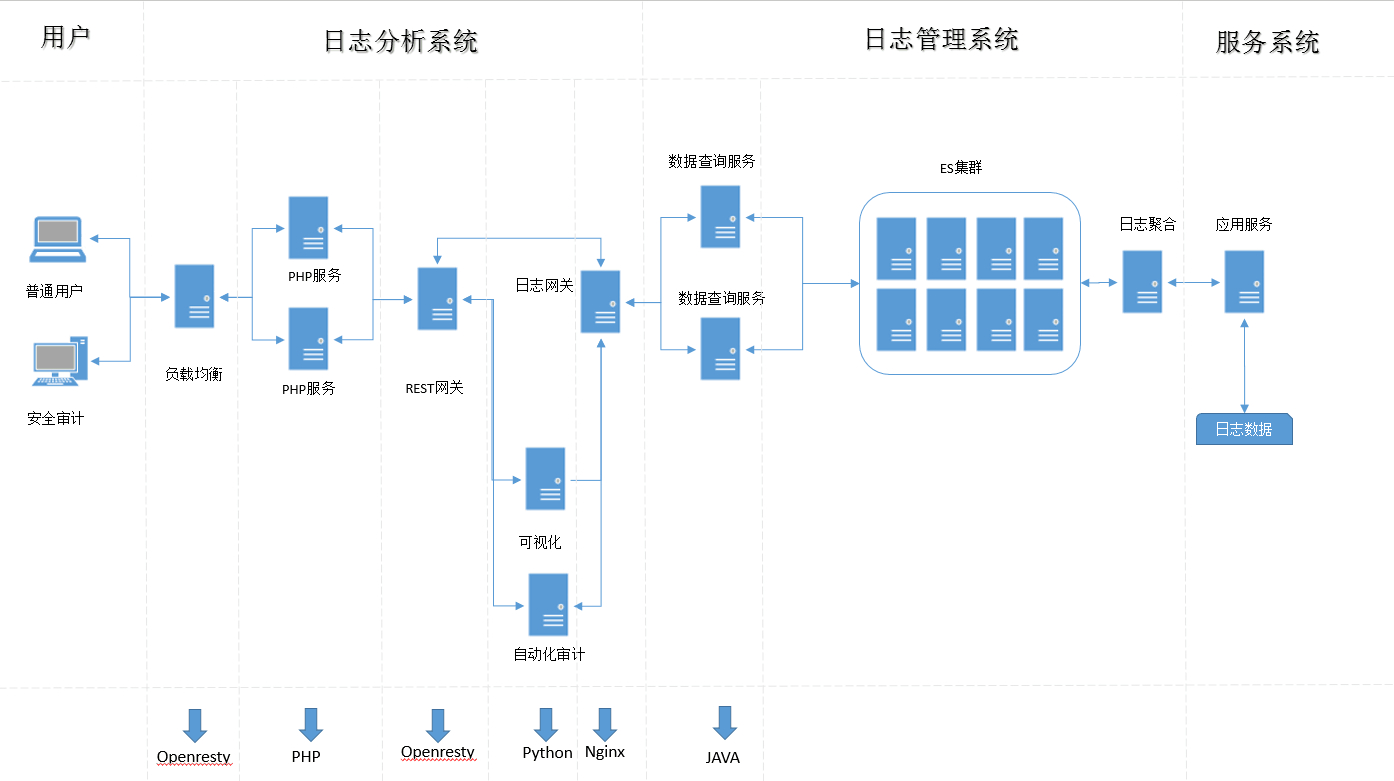

回顾一下上篇的整体服务部署的结构。


上图中REST网关的实现方案,是这次我们讨论的重点。网关左侧是数据服务的使用者,图上指的就是PHP服务,通过PHP服务来实现的界面查询,数据可视化展示。REST网关的右侧是多层的数据检索服务提供者,不同的检索数据,我们可以创建不同的服务来实现,保持彼此之间的独立。如果为了方便简单,就不需要分太多的层次,如果数据没有那么复杂。可能考虑的防异常情况越多,系统设计的可能越复杂,下面就针对不同的应用场景,介绍一下数据中心网关的实现方案。

0x02 简单服务模式

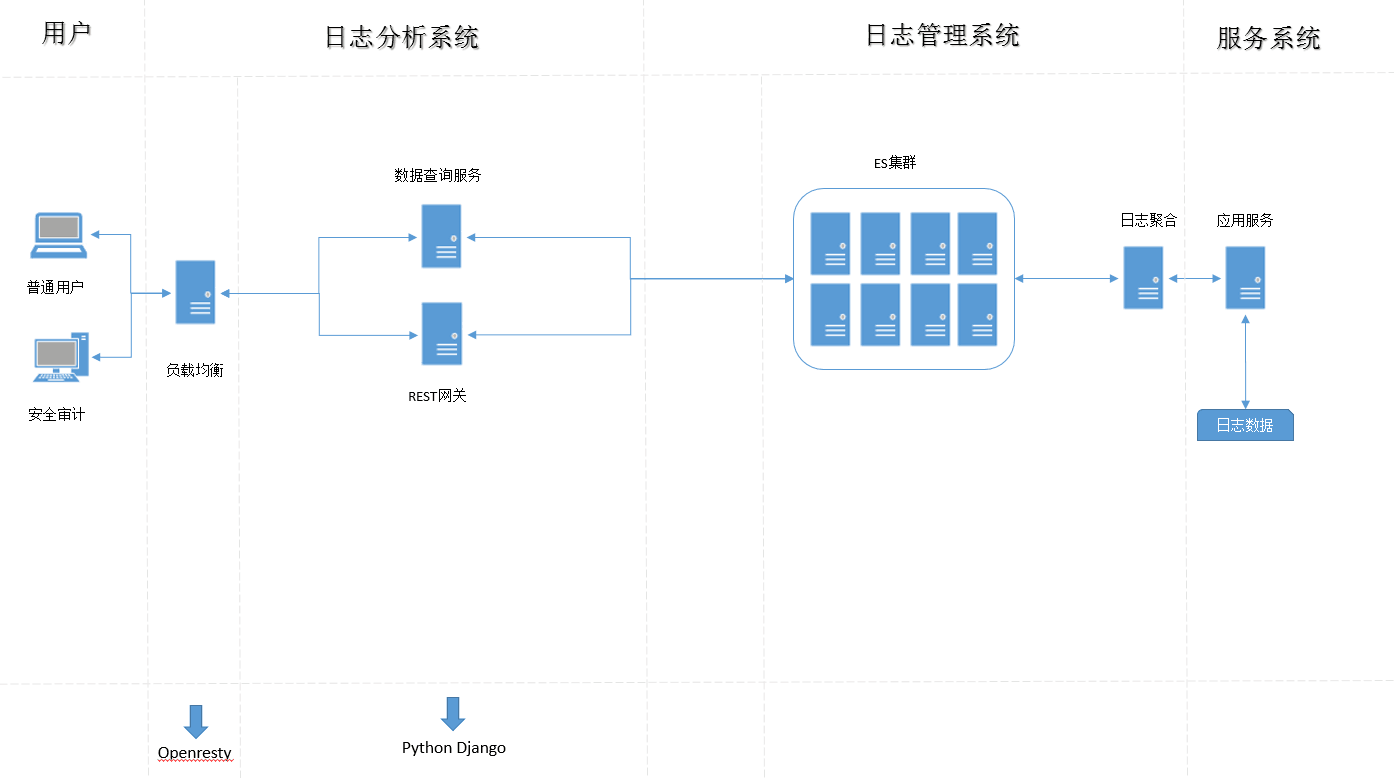

有时我们的需求可能不复杂,就是将日志都存放ES里,然后提供一个REST API给外界使用就好,也不用任何的认证协议,传一个认证KEY就好,对一个人的安全团队来说,这种方式是最快速的,对外的接口,是直接对ES接口的按业务封装。这种情况,采用一种高抽象的语言和框架实现起来就更方便。这个就给出一人Python的实现方案。 直接用Python Django的 REST框架来实现各种日志数据的REST接口实现。


Python语言的抽象度非常的高,Django框架随处可见,Django-REST作为一个典型的Django中间件,用起来简单方便。给出一个实例工程,来说明用Python实现是多么的便捷。Django REST这个中间最主要的用处就是提供了用户请求中的JSON解析和JSON响应的类,还提供数据模型等更高级的部件,对于封装ES查询来说,基本的这些可以完成基本的工作,下面我们给出具体的代码片段。

import json

import pyes

from django.shortcuts import render

from datetime import datetime

from elasticsearch import Elasticsearch

from django.contrib.auth.models import User, Group

from bone.models import Testcase

from rest_framework import viewsets

from xwing.serializers import UserSerializer, GroupSerializer,TestcaseSerializer

from django.http import HttpResponse

from django.views.decorators.csrf import csrf_exempt

from rest_framework.renderers import JSONRenderer

from rest_framework.parsers import JSONParser

from xwing.models import Snippet

from xwing.serializers import SnippetSerializer

es = Elasticsearch('127.0.0.1:9201')

class JSONResponse(HttpResponse):

"""

An HttpResponse that renders it's content into JSON.

"""

def __init__(self, data, **kwargs):

content = JSONRenderer().render(data)

kwargs['content_type'] = 'application/json'

super(JSONResponse, self).__init__(content, **kwargs)

class UserViewSet(viewsets.ModelViewSet):

queryset = User.objects.all()

serializer_class = UserSerializer

class GroupViewSet(viewsets.ModelViewSet):

queryset = Group.objects.all()

serializer_class = GroupSerializer

class TestcaseViewSet(viewsets.ModelViewSet):

queryset = Testcase.objects.all()

serializer_class = TestcaseSerializer

@csrf_exempt

def get_phone_num(request, ver):

if request.method == 'GET':

return JSONResponse("GET_PHONE")

elif request.method == 'POST':

data = JSONParser().parse(request)

flg_identity = data.has_key('identity')

flg_token = data.has_key('token')

flg_phone = data.has_key('phone')

if not flg_token:

return JSONResponse('Token is empty!')

if not data['token'] == 'testkey123123123':

return JSONResponse('Token is invalid!')

if not flg_phone:

return JSONResponse('Phone is empty!')

phone_num = data['phone']

tmp_data = { 'query': { 'match': { 'phone': phone_num }}}

res = es.search( index='data', body = tmp_data )

ret_cnt = res['hits']['total']

return JSONResponse(ret_cnt)

python的一个抽象度很高的语言,大部分和HTTP协议,与ES查询的操作都被封装成了库,使用都只关心库的使用,集中精力实现具体的业务就好了。这个示例工程的代码不是很多,但也不能全贴上来,有些是Django框架内容,略过不贴了,给出github地址。

https://github.com/shengnoah/xwing

0x03 基于开源产品再次开发

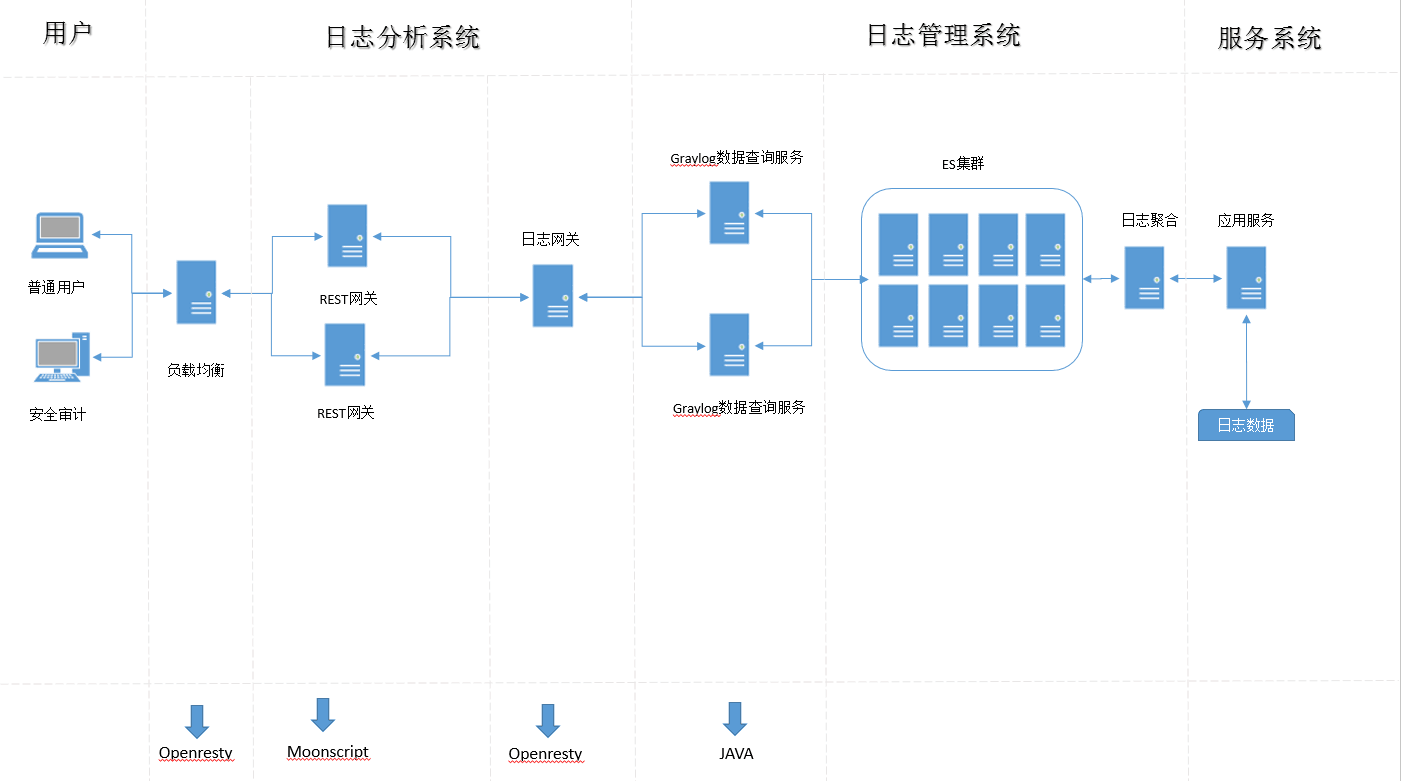

在上一个方案我们使用的是用Python直接与ES交互,来完成业务数据结构的方案,这种方案的好处就是写起来快,确定是后期维护新增加的数据,要自己复制管理ES的索引,如果你有非常具体的定制ES结构需求可以自己管理,如果说没有太多的精力想去进行ES数据库结构的相关管理,而且还是硬代码级别的维护修改,那就可以基于某种现成的方案,拿来注义的使用开源新产品提供的数据网关,比如说:Graylog。Graylog把日志处理流程中的操作过程抽象出了类似Stream和Input、Dashboard这种业务上的逻辑概念, 支持这些功能实现的关键是Graylog基于Java和NodeJS的Feature,这些都可以不关心,直接使用现成数据网关再做业务相关的封装就好。

上一个例子中,我们使用Python的库完成数据网关的实现, 而这个方案中,我们是基于Moonscript和Openresty的实现的网关方案,这种方案的抽象度要低,要和HTTP直接打交道,好处就是基于Openresty的网关性能要比Python高,特别是在以后,如果数据访问规模特别大时, 基于Openresty的服务,天然的性能就要好,下面我们给出基于Openresty+Moonscript的代码实现:

在ES存储中是没有什么Input和Stream的概念,这些都是 Graylog这种服务抽象出来的,如果我们想使用这种服务,就要基于Graylog提供的接口,实现和自己业务相关的SDK。


因为使用了开源中间件软件,层次结构上就多出一层,复杂度高了,下面我们给出了基于Graylog的SDK。

class App extends lapis.Application

"/testcase": =>

--准备对应REST的输入参数,如果相应该有的项目没有设定会输出NG原因。

param_data= {

fields:'username',

limit:3,

query:'*',

from: '2017-01-05 00:00:00',

to:'2017-01-06 00:00:00',

filter:'streams'..':'..'673b1666ca624a6231a460fa'

}

--进行鉴权信息设定

url = GMoonSDK\auth 'supervisor', 'password', '127.0.0.1', '12600'

--调用对应'TYPE'相对应的REST服务,返回结果。

ret = GMoonSDK\dealStream 's_ua', param_data

ret

这样一来,上面用的PyES这次,用Moonscript自己实现了一次,而对REST请求的解析和响应靠的是Moonscript的Lapis框架,具体位置看下面的代码。

https://github.com/shengnoah/fortress

0x04 命令行式的查询工具

有人习惯命令行的方式来对日志文件进行查询,不想通过WEB页面进行查询也可以实现,不想自己实现SDK也可以,用Python版的Graylog的SDK也可以实现。

代码如下:

import sys

import json

import time

import logging

import optparse

import datetime

import string

from pygraylog.graylogapi import GraylogAPI

import base64

import requests

graylog_server_auth = {

"url" : "http://127.0.0.1:12900",

"username" : "graylog",

"password" : "graylogpassword"

}

FIELDS_LIST = {

"IPS" : ",src_ip,src_ip_geolocation,src_port,type,target_ip,target_ip_geolocation,target_port,time,username", #IPS Fileds

}

STREAMS_LIST = {

"IPS" : "abc09bfeb62567184383123", #IPS

}

def search_ips_stream(stream_name, info_map):

api = GraylogAPI(graylog_server_auth['url'],

graylog_server_auth['username'],

graylog_server_auth['password'])

filter_values = "streams:" + STREAMS_LIST[stream_name]

fileds_values = FIELDS_LIST[stream_name]

ret = api.search.universal.absolute.get(fields = fileds_values,

query=info_map["query"],

from_ = info_map["from"],

to = info_map["to"],

filter=filter_values,

limit=info_map["limit"])

return ret

def opts():

usage = "usage: %prog -q ip -f fromdate -t todate -l limit -n username"

parser = optparse.OptionParser(usage=usage)

parser.add_option("-q", "--query",

action="append", dest='query', nargs=1, type='string',

help="query")

parser.add_option("-f", "--fromdate",

action="append", dest='fromdate', nargs=1, type='string',

help="fromdate.")

parser.add_option("-t", "--todate",

action="append", dest='todate', nargs=1, type='string',

help="todate.")

parser.add_option("-l", "--limit",

action="append", dest='limit', nargs=1, type='string',

help="limit.")

parser.add_option("-n", "--filename",

action="append", dest='filename', nargs=1, type='string',

help="filename.")

parser.add_option("--debug",

action="store_const", dest='debug',

help="enable debug log output", default=False, const=True)

options, args = parser.parse_args()

if len(args) < 1:

parser.error('You need to give "subscribe" or "publish" as <action>.')

if args[0] not in ['subscribe', 'publish', 'sendfile']:

parser.error('You need to give "subscribe" or "publish" as <action>.')

if options.debug:

logging.basicConfig(level=logging.DEBUG)

else:

logging.basicConfig(level=logging.CRITICAL)

action = args[0]

data = None

if action == 'publish':

data = ' '.join(args[1:])

elif action == 'sendfile':

data = ' '.join(args[1:])

return options, action, data

def main(opts, action, pubdata=None):

query = options.query[0]

fromdate = options.fromdate[0]

todate = options.todate[0]

limit = options.limit[0]

filename = options.filename[0]

info_map = {}

info_map["type"] = "vpn"

info_map["from"] = fromdate

info_map["to"] = todate

info_map["query"] = query

info_map["limit"] = limit

info_map["filename"] = filename

ret = search_ips_stream("IPS",info_map)

receive_data = json.loads(ret)

ret_filename = './data/' + 'total' + '.csv'

out_filename = './data/' + filename + '.csv'

ret_object = open(ret_filename,'a')

total = receive_data['total_results']

if total > 0:

uname = ""

for item in receive_data['messages']:

username = str(item['message']['username'])

uname = uname + username + " "

meta_data = "YES"+ "," + fromdate + "," + todate + "," +filename + "," + uname + "\n"

ret_object.write(meta_data)

else:

meta_info = "NO"+ "," + fromdate + "," + todate + "," + filename + "\n"

ret_object.write(meta_info)

ret_object.close()

output_object=open(out_filename,'w')

for item in receive_data['messages']:

username = str(item['message']['username'])

estime=""

timestamp = str(item['message']['timestamp'])

meta_info = username + ',' + timestamp + ',' + '\n'

output_object.write(meta_info)

output_object.close()

if __name__ == '__main__':

options, action, data = opts()

try:

sys.exit(main(options, action, pubdata=data))

except KeyboardInterrupt:

sys.exit(0)

这样我们就创建了一个命令行方式的查询工具,可以实现多条和业务相关的命令集,用这些命令完成复杂的自动化检索任务。

项目代码的位置在:https://github.com/shengnoah/graylog-console


命令行的意义就在于构建这部分的功能。

0x05 总结

日志数据网关是我们对收集来的的日志数据操作的一个核心部件,相当于一个基于REST API的日志数据驱动引擎,我们会围绕一套简单的定制SDK和命令行工具,发展出更多的功能,之后我们就会基于这套数据网关来实现更高级一些的数据审计任务,可视化任务,自动分析任务。

来源:freebuf.com 2018-01-11 15:12:45 by: 糖果L5Q
