TurnipBit之DIY简易小水车 – 作者:_橙子 ゝ

*本文原创作者:_橙子 ゝ,本文属FreeBuf原创奖励计划,未经许可禁止转载

水力发电的基本原理是利用水位落差 ,配合水轮发电机产生电力,也就是利用水的位能转为水轮的机械能,再以机械能推动发电机,而得到电力。科学家们以此水位落差的天然条件,有效的利用流力工程及机械物理等,精心搭配以达到最高的发电量,供人们使用廉价又无污染的电力。

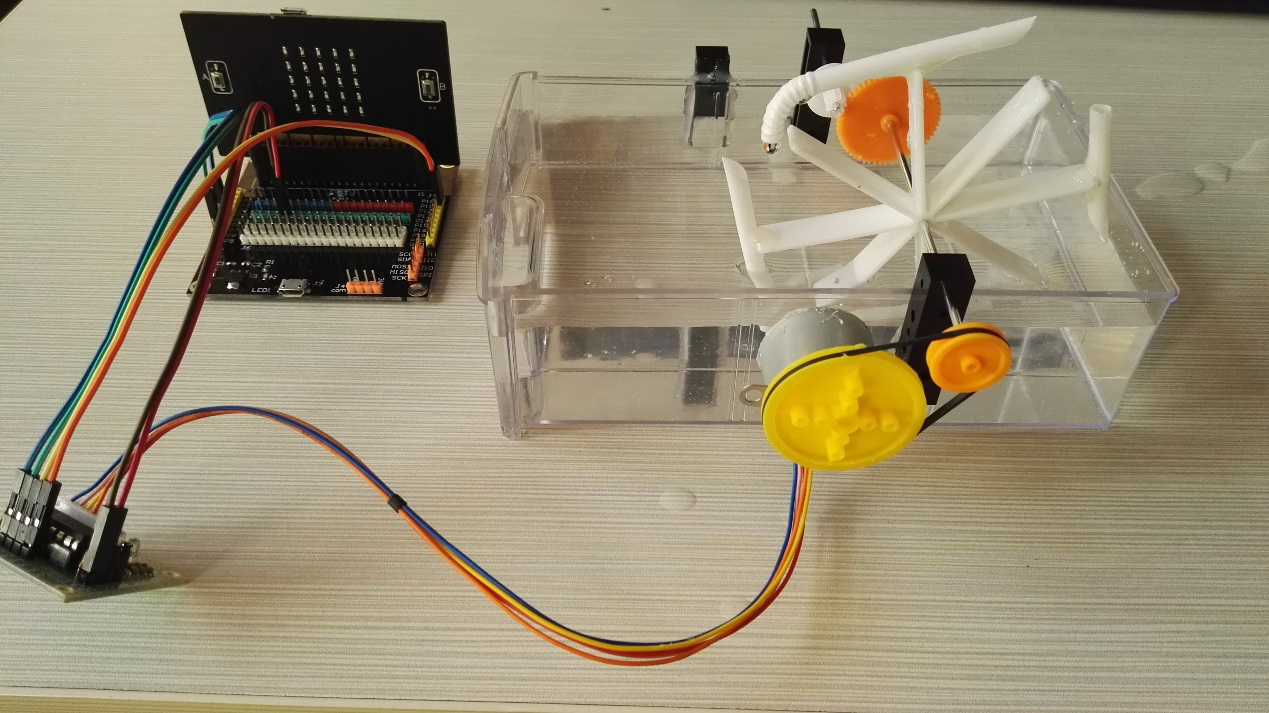

最近发现一个好玩的东西,名字叫TurnipBit,用micropython语言编辑,可以同时代码编辑跟拖拽,今天闲着无聊就带孩子一块做了个小水车,下面给大家上个成果图。


材料准备

1.TurnipBit 开发板 1块

2.微型步进电机(28BYJ-48) 1个

3.步进电机驱动板(ULN2003APG) 1块

4. TurnipBit 扩展板 1块

5.齿轮模型  1包

6. 在线可视化编程器

http://turnipbit.com/PythonEditor/editor.html

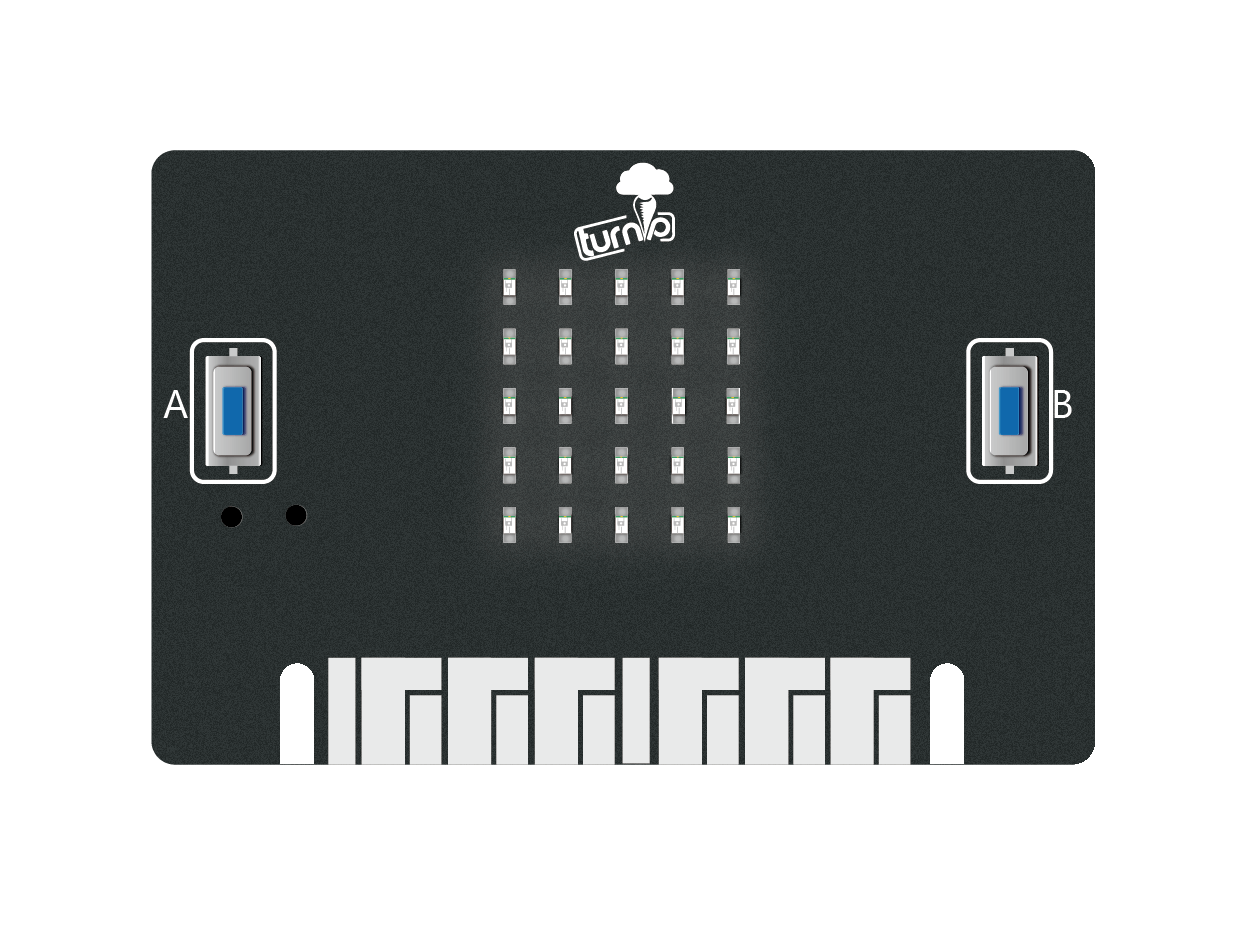

TurnipBit

简单的给大家介绍一下什么是步进电机,本次实验采用的是28BYJ-48 四相八拍电机,电压DC5V~12V。

24BYJ48名称的含义:

24:电机外径24mm

B:步进电机中步字的拼音首字母

Y:永磁中永字的拼音首字母

J:减速的减字拼音首字母

48:四相8步

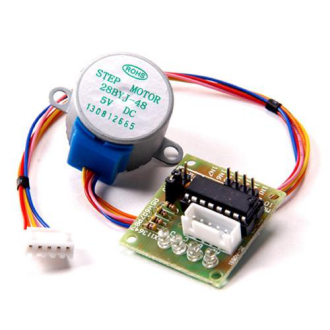

实物图


步进电机工作原理

步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机,是现代数字程序控制系统中的主要执行元件,应用极为广泛。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度,称为“步距角”,它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。

28BYJ-48 步进电机参数表


上表中启动频率≥550 P.P.S(每秒脉冲数),意思是要想正常启动,需要单片机每秒至少给出550个步进脉冲。那么每一节拍需要持续的时间就是1S/550≈1.8ms,所以控制节拍刷新的速率应大约1.8ms。

驱动原理

当连续不断的给电机发送控制脉冲时,电机就会不断的转动。每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次,对应转子就会转过一定的角度(步距角)。当通电状态的改变完成一个循环时,转子转过一个齿距。

四相步进电机可以在不同的通电方式下运行,常见的通电方式:

四拍(单相绕组通电):A-B-C-D-A…

双四拍(双相绕组通电):AB-BC-CD-DA-AB-…

八拍: A-AB-B-BC-C-CD-D-DA-A…


器件连接

1、将步进电机白色接头插到驱动板对应的座子上。

2、TurnipBit对应插入扩展板,记住带有LED灯和按键的一面朝向扩展板带有针脚的一侧。

3、将驱动板与TurnipBit与驱动板连接起来。接线图如下:

TurnipBit ULN2003APG驱动
P5 IN1
P8 IN2
P11 IN3
P12 IN4
+5V 5V正极
GND 负极

拖拖拽拽开始编程

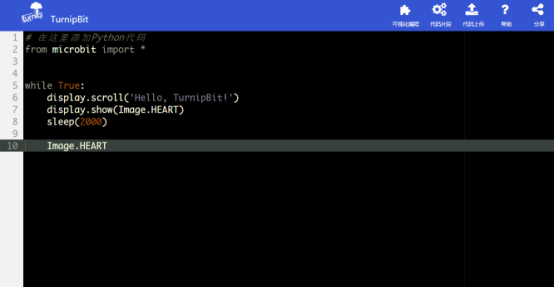

以前的做的小车教程是使用拖拽可视化编程,这种方式可以快速让零基础小伙伴入门,但是在实际项目或工作中,还是要直接敲代码的。今天就给大家展示TurnipBit的可视化编程器的另一项功能——代码编程。不难发现,一打开编辑器首先进入的就是代码编程器界面。如下图:


利用TurnipBit、结合齿轮、牛奶吸管等日常生活用品,不到两个小时的时间就可以DIY一个简单水车,大家动起来吧!!!!下面给大家看一下演示效果:
