内网隐藏通信隧道技术——FRP隧道 – 作者:YLionYLion

本文介绍有关FRP代理配置以及使用FRP建立一级代理、二级代理、三级代理

frp是一个专注于内网穿透的高性能的反向代理应用,支持TCP、UDP、HTTP、HTTPS等多种协议。可以将内网服务以安全、便捷的方式通过具有公网IP节点的中转暴露到公网。

frp的好处是利用内网或防火墙后的机器,对外网环境提供http或https服务。对于http和https服务支持基于域名的虚拟主机,支持自定义域名绑定,使多个域名可以共用一个80端口。利用处于内网或防火墙后的机器,对外网环境提供tcp和udp服务,例如在家里通过ssh或者web访问公司内网环境内的主机或者业务进行办公。

frp采用Golang编写,支持跨平台,除了二进制文件,没有额外依赖。

安装

下载地址: https://github.com/fatedier/frp linux_amd64/windows_amd64

解压缩下载的压缩包,将其中的frpc拷贝到内网服务所在的机器上,将frps拷贝到具有公网ip的机器上。启动命令:Windows:frpc.exe -c frpc.ini Linux:./frpc -c ./frpc.ini . 如果需要在后台长期运行,建议结合systemd和supervisor。

frp主要由客户端(frpc)和服务端(frps)组成[ frpc.exe frpc.ini frps.exe frps.ini ],服务端通常部署在具有公网IP的机器上,客户端通常部署在需要穿透的内网服务所在机器上。内网服务由于没有公网IP,不能被非局域网内的其他用户访问。用户通过访问服务端的frps,由frp负责根据请求的端口或其他信息将请求路由到对应的内网机器,从而实现通信。

代理类型

frp支持多种代理类型来适配不同的使用场景

tcp:单纯的TCP端口映射,服务端会根据不同的端口路由到不同的内网服务。
udp:单纯的UDP端口映射,服务端会根据不用的端口路由到不用的内网服务。
http:针对HTTP应用定制了一些额外的功能,例如修改Host Header,增加鉴权。
https:针对HTTPS应用定制了一些额外的功能。
stcp:安全的TCP内网代理,需要在访问者和被访问者的机器上都部署frpc,不需要在服务端暴露端口。
sudp:安全的UDP内网代理,需要在被访问者和访问者的机器上都部署frpc,不需要在服务端暴露端口。
xtcp:点对点内网穿透代理,功能同stcp,但是流量不需要经过服务器中转。
tcpmux:支持服务端TCP端口的多路复用,通过同一个端口访问不同的内网服务。

工具使用

这里linux是公网代理,作为服务端
windows是内网服务器,作为客户端
在linux中解压命令:
tar zxvf frp_0.37.0_linux_amd64.tar.gz 解压
服务端执行:

rm -rf frpc*
代理作为服务端删除客户端pc

1.frp服务端配置

sudo apt-get -f install 修复损坏的软件包,尝试卸载出错的包,重新安装正确版本的包
sudo apt install vim 安装vim(如果没有vim,请安装)
下载解压好后开始更改配置:
bind_port 客户端连接的端口
token 密码(最新版没找到,旧版有)
[common]
bind_addr = 0.0.0.0
bind_port = 7000
服务端配置好端口和密钥

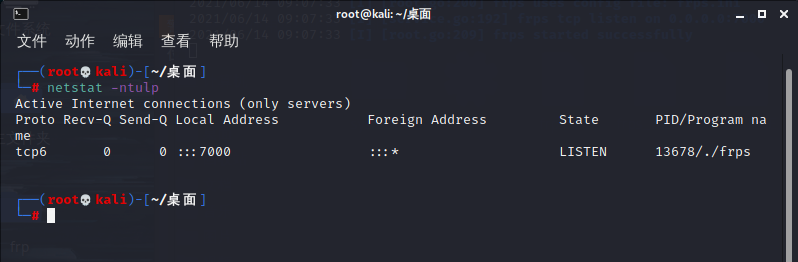

./frps -c frps.ini 启用服务端frp

1

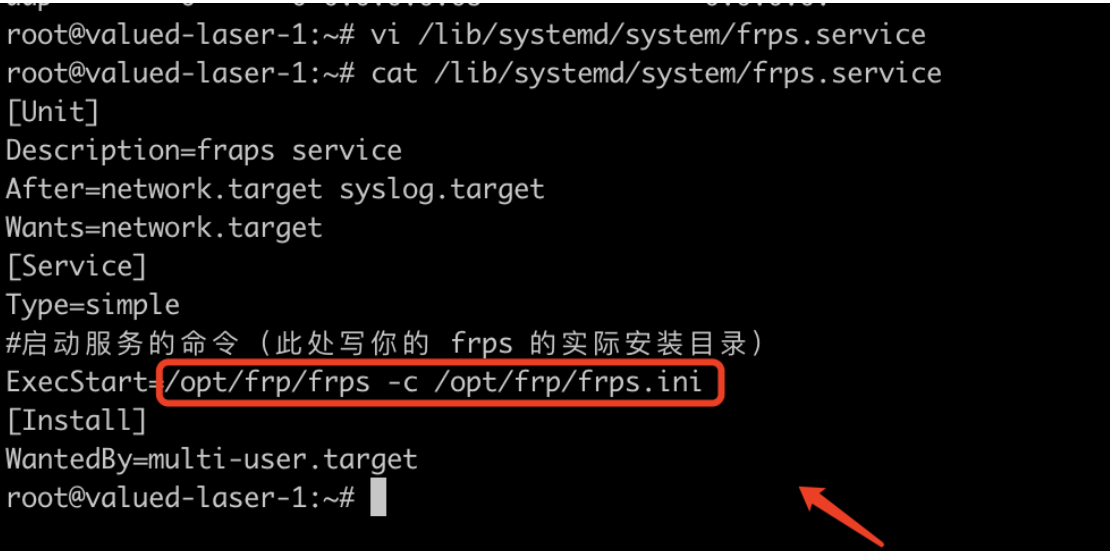

可以配置自启动:

2

vi /lib/systemd/system/frps.service #修改配置(这里没有该文件就添加个)

[Unit]
Description=fraps service
After=network.target syslog.target
Wants=network.target
[Service]
Type=simple
#启动服务的命令(此处写你的 frps 的实际安装目录)
ExecStart=/opt/frp/frps -c /opt/frp/frps.ini
[Install]
WantedBy=multi-user.target

#启动 frpc
systemctl daemon-reload
systemctl start frps
#设置为开机启动
systemctl enable frps

3

2.frp客户端配置

# frpc.ini
[common]
server_addr = 192.168.253.11
server_port = 7000
[http_proxy]
type = tcp
remote_port = 7777
plugin = socks5

server_addr = 102.224.185.237 #代理服务器的IP
server_port = 7000 #服务端服务器设置frps.ini中的端口
token = asd #服务端服务器设置frps.ini中的密码
[web] #服务器名(可以填写ssh、ftp等)
type = tcp #连接协议类型
local_ip = 127.0.0.1 #访问的ip可以是内网任何一个ip!
local_port = 80 #本地端口(根据协议修改)
remote_port = 6001 #远程服务器的ip端口

一台Windows和一台Linux建立隧道连接

server_addr = 102.224.185.237 #代理服务器的IP
server_port = 7000 #服务端服务器设置frps.ini中的端口
token = dayuxiyou! #服务端服务器设置frps.ini中的密码

[web] #服务器名(可以填写ssh、ftp等)
type = tcp #连接协议类型
local_ip = 127.0.0.1 #访问的ip可以是内网任何一个ip!
local_port = 80 #本地端口(根据协议修改)
remote_port = 6001 #远程服务器的ip端口
启动命令:(在目录下打开命令行)
frpc.exe -c frpc.ini

4

5

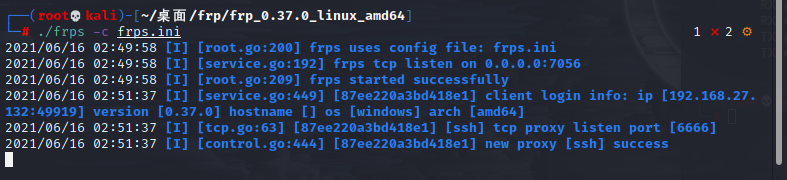

将ip地址和端口配好,然后使用命令进行连接即可

连接成功

验证一下,win10采用了双网卡

6

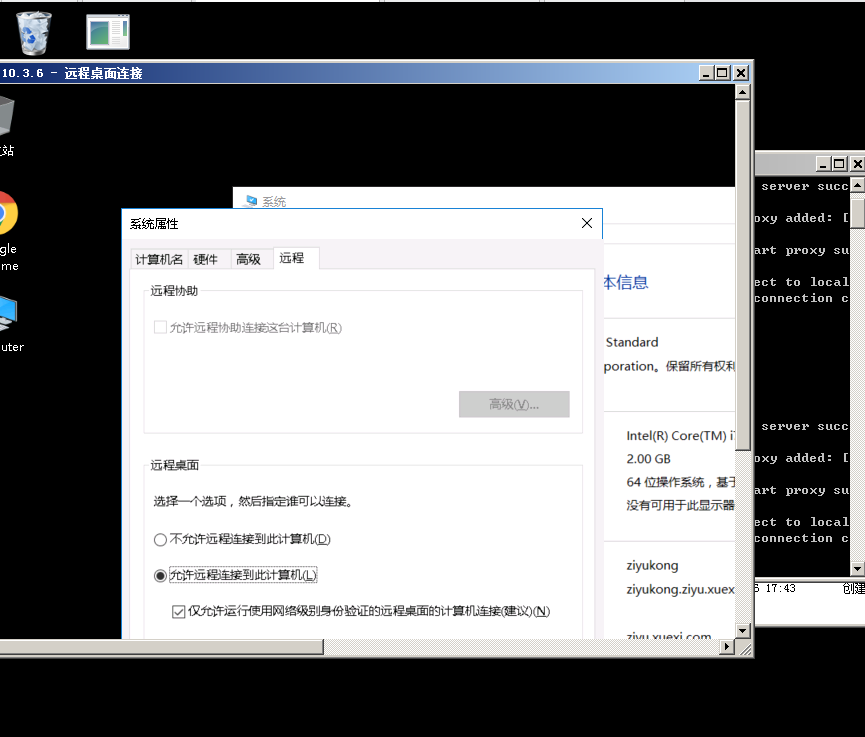

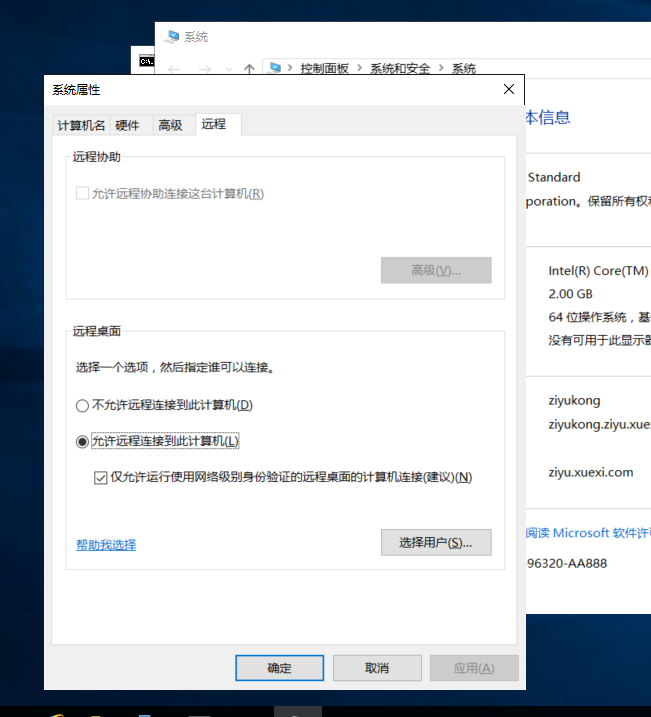

切记设置可以远程连接

首先在子域普通用户上远程控制域控

7

使用FRP建立一级代理

外网代理:192.168.27.157

内网web服务器:192.168.27.170 10.10.3.100

代理机器:frps.ini 文件内

[common]
bind_addr = 0.0.0.0
bind_port = 7099

然后在目录下执行: frps.exe -c frps.ini

8

然后到内网主机下,frpc.ini:

\# frpc.ini
[common]
server_addr = 192.168.27.157
server_port = 7099
[http_proxy]
type = tcp
remote_port = 8877
plugin = socks5

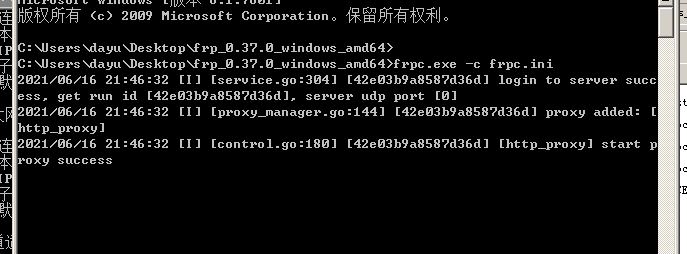

然后再目录下执行: frpc.exe -c frpc.ini

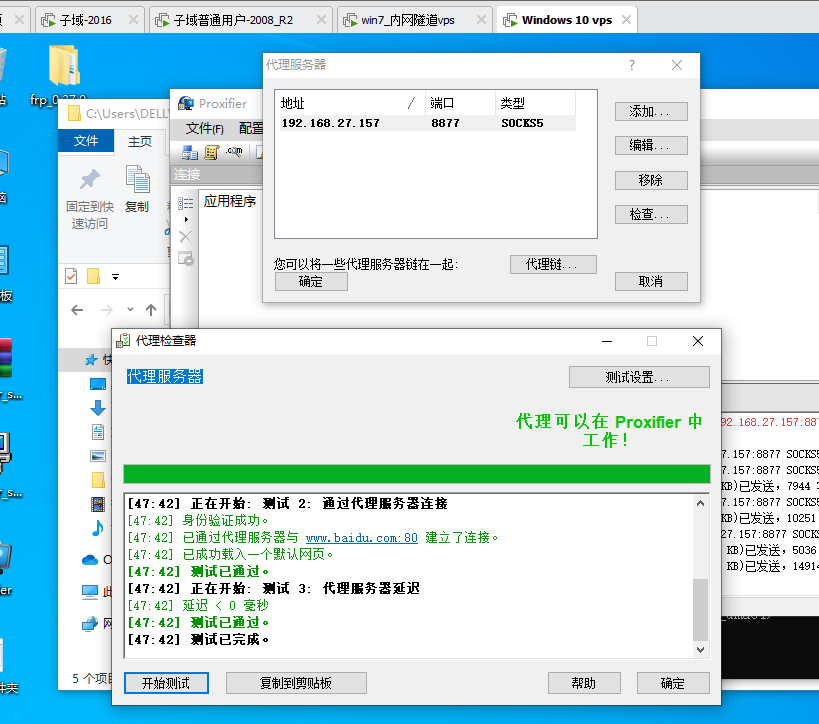

9

10

一级代理成功

使用FRP建立二级代理

外网代理:192.168.27.157

内网web服务器:192.168.27.170 10.10.3.100

域控:10.10.3.6 10.10.21.5

财务独立内网:10.10.21.2

域控不能直接连接外网代理,可以连接内网web服务器,内网web服务器可以直接连接代理,所以通过内网web服务器作为跳板,进行二级代理。首先在外网代理上启动frps服务,在内网的web服务器与域控之间建立一条frps隧道,内网web服务器启动frps,域控启动frpc服务,相互连接,建立起一条一级代理隧道,此时web服务器就作为跳板了,此时再在web服务器上打开frpc服务,与外网代理进行隧道建立,此时二级代理完成,可直接访问到域控

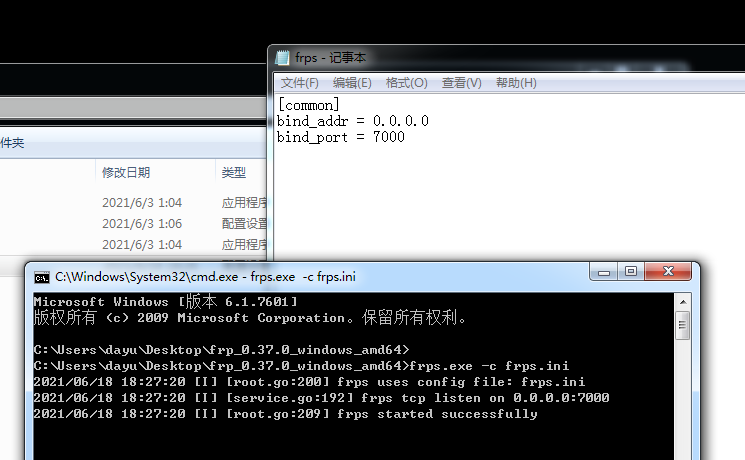

1. 外网代理上 frps.ini:

[common]
bind_addr = 0.0.0.0
bind_port = 7000

然后执行: frps.exe -c frps.ini11

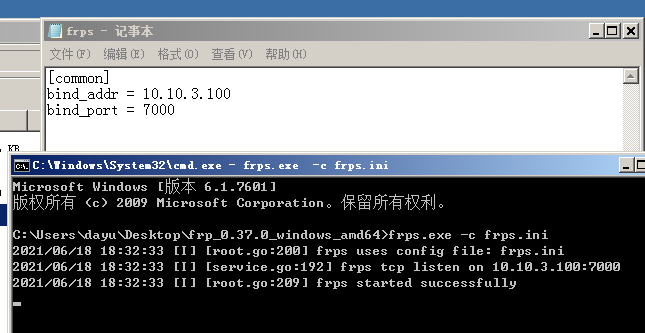

2. 内网web服务器上:

(1)frps.ini:

[common]
bind_addr = 10.10.3.100
bind_port = 7000

然后执行: frps.exe -c frps.ini12

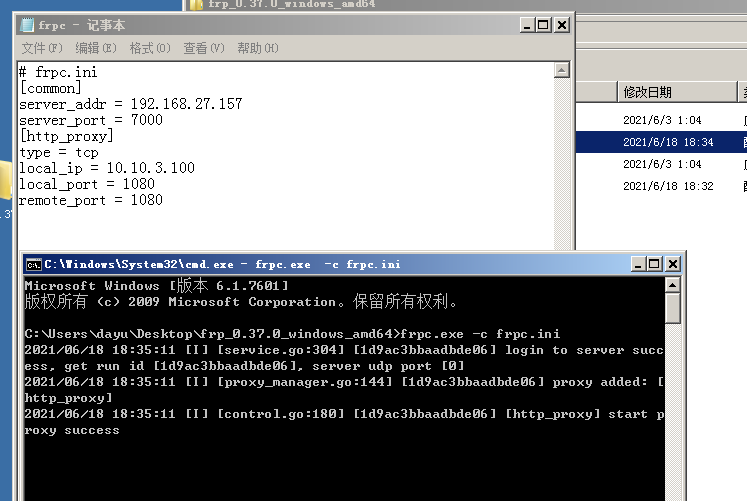

(2)frpc.ini:

# frpc.ini
[common]
server_addr = 192.168.27.157
server_port = 7000
[http_proxy]
type = tcp
local_ip = 10.10.3.100
local_port = 1080
remote_port = 1080

然后执行: frpc.exe -c frpc.ini13

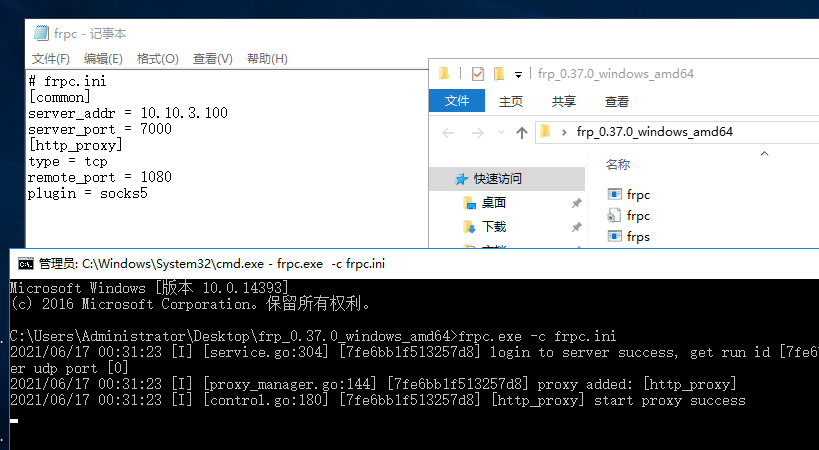

3. 在域控上 frpc.ini:

# frpc.ini
[common]
server_addr = 10.10.3.100
server_port = 7000
[http_proxy]
type = tcp
remote_port = 1080
plugin = socks5

然后执行: frpc.exe -c frpc.ini

14

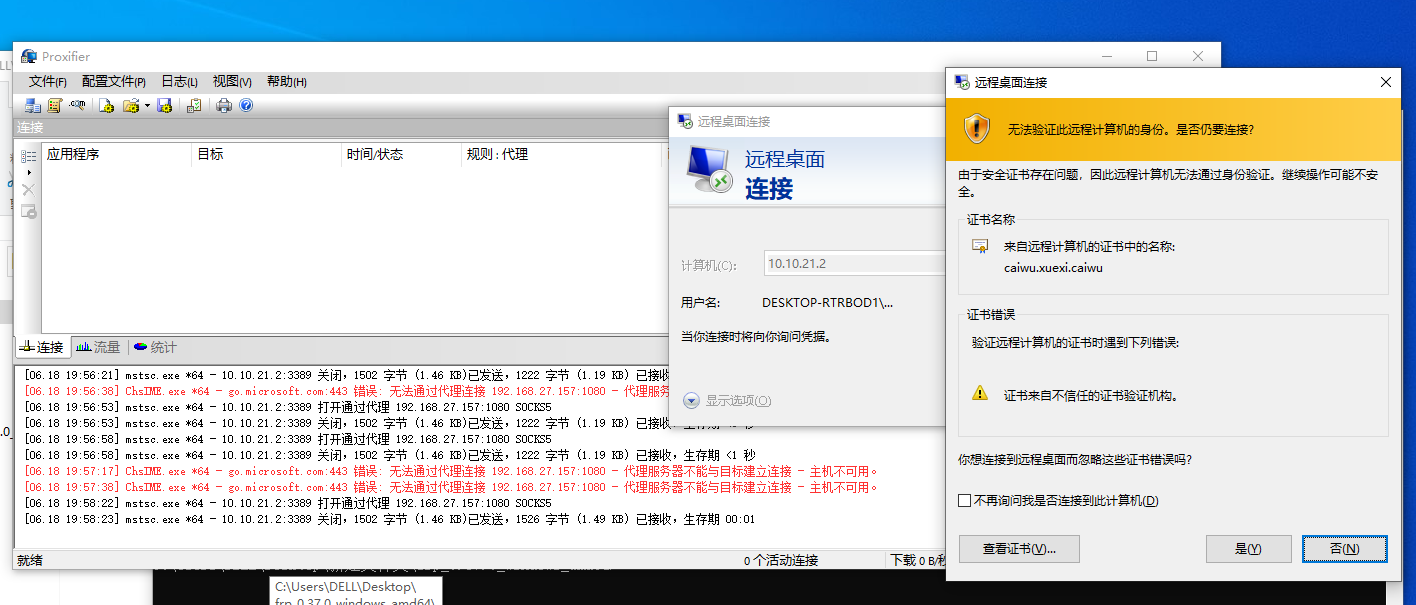

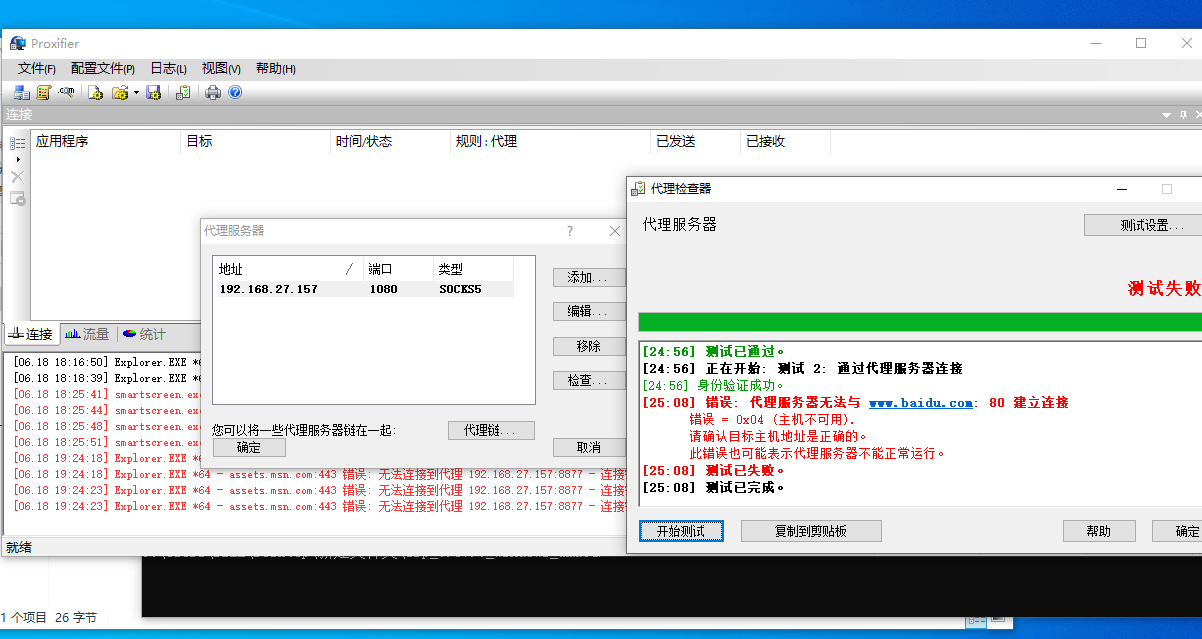

然后对隧道连接是否成功进行检测,在其他机器上进行代理,代理测试是否成功要根据情况而定:

15

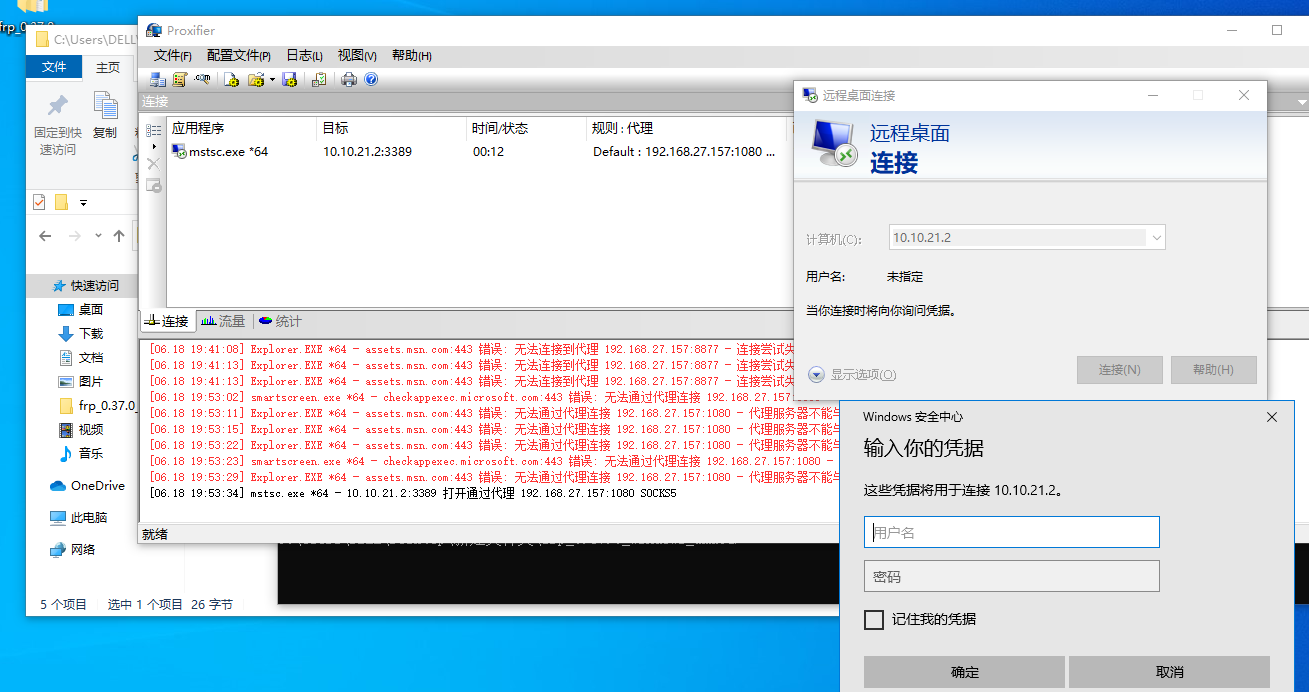

当前情况通过frp隧道然后代理连接到了内网的域控机器,但是域控机器无法访问外网,所以说无法通过代理服务器访问百度,通过远程桌面连接进行验证。

16

17

验证成功

二级代理成功

使用FRP建立三级代理

外网代理:192.168.27.157

内网web服务器:192.168.27.170 10.10.3.100

域控:10.10.3.6 10.10.21.5

财务独立内网机器:10.10.21.2 172.16.5.2

财务核心机器:172.16.5.5

财务核心机器不能直接连接代理,可以连接财务独立内网机器,财务独立内网机器不能直接连接代理,可以连接内网域控,内网域控不能直接连接代理,可以连接内网web服务器,内网web服务器可以直接连接外网代理,所以通过内网web服务器作为跳板,将socks代理建设在内网域控中后,将打通隧道进行横向攻击核心区机器!

首先验证财务核心机器能被远程连接

18

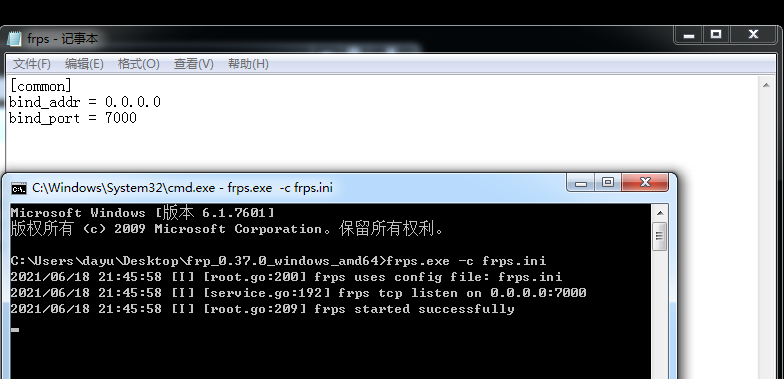

1.首先在外网代理上 frps.ini:

[common]
bind_addr = 0.0.0.0
bind_port = 7000

然后执行: frps.exe -c frps.ini

19

2.然后在内网web服务器上:

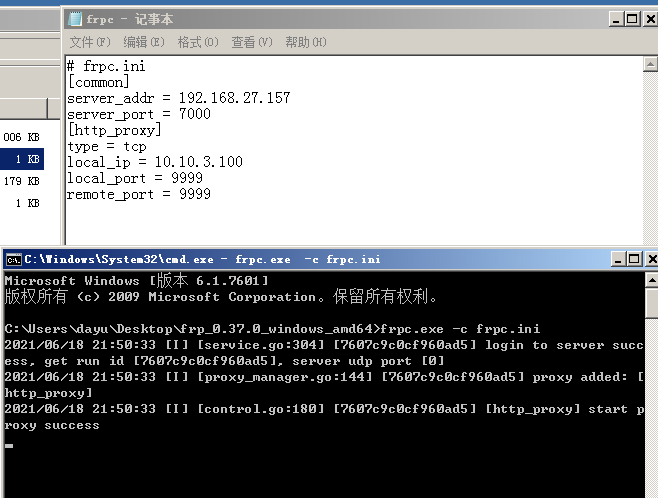

(1)frpc.ini:

# frpc.ini
[common]
server_addr = 192.168.27.157
server_port = 7000
[http_proxy]
type = tcp
local_ip = 10.10.3.100
local_port = 9999
remote_port = 9999

然后执行: frpc.exe -c frpc.ini20

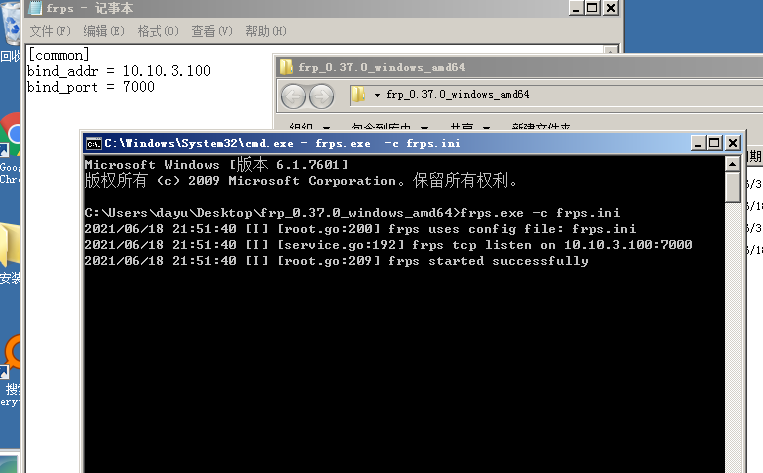

(2)frps.ini:

[common]
bind_addr = 10.10.3.100
bind_port = 7000

然后执行: frps.exe -c frps.ini

21

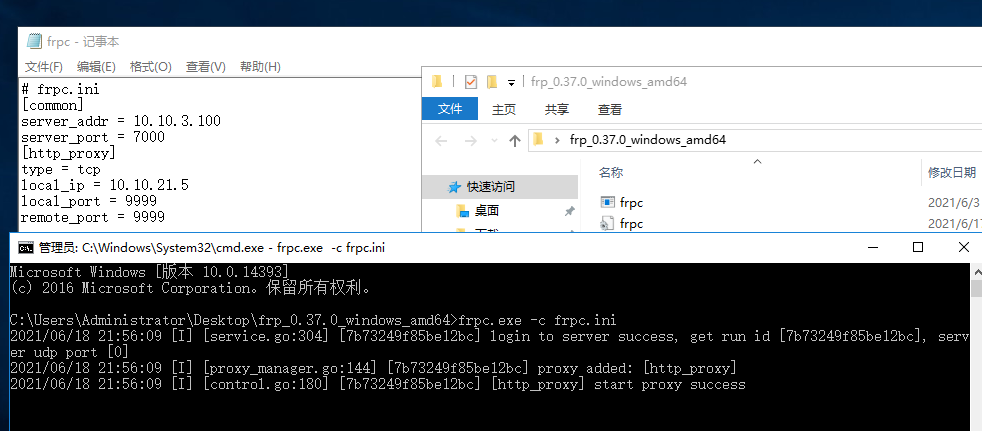

3.在子域控制器执行:

(1)frpc.ini:

# frpc.ini
[common]
server_addr = 10.10.3.100
server_port = 7000
[http_proxy]
type = tcp
local_ip = 10.10.21.5
local_port = 9999
remote_port = 9999

然后执行: frpc.exe -c frpc.ini

22

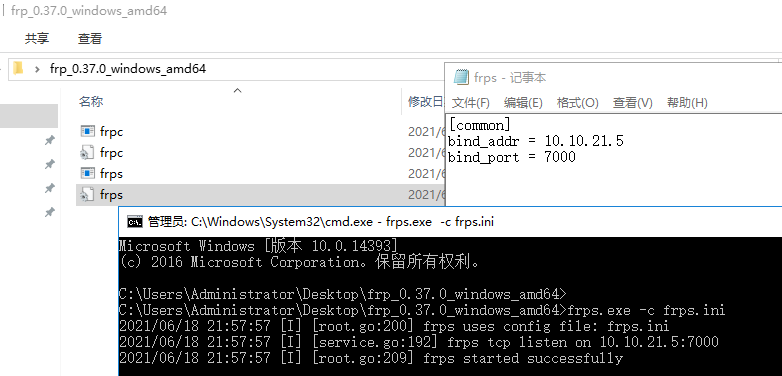

(2)frps.ini:

[common]
bind_addr = 10.10.21.5
bind_port = 7000

然后执行: frps.exe -c frps.ini

23

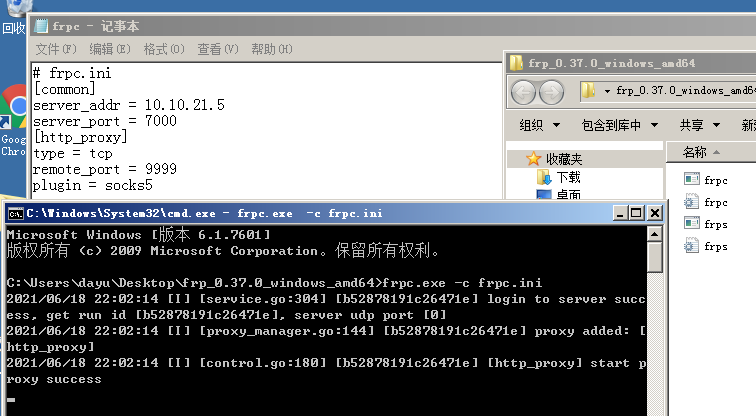

4.最后在财务部独立域 frpc.ini:

frpc.ini:
# frpc.ini
[common]
server_addr = 10.10.21.5
server_port = 7000
[http_proxy]
type = tcp
remote_port = 9999
plugin = socks5

然后执行: frpc.exe -c frpc.ini

24

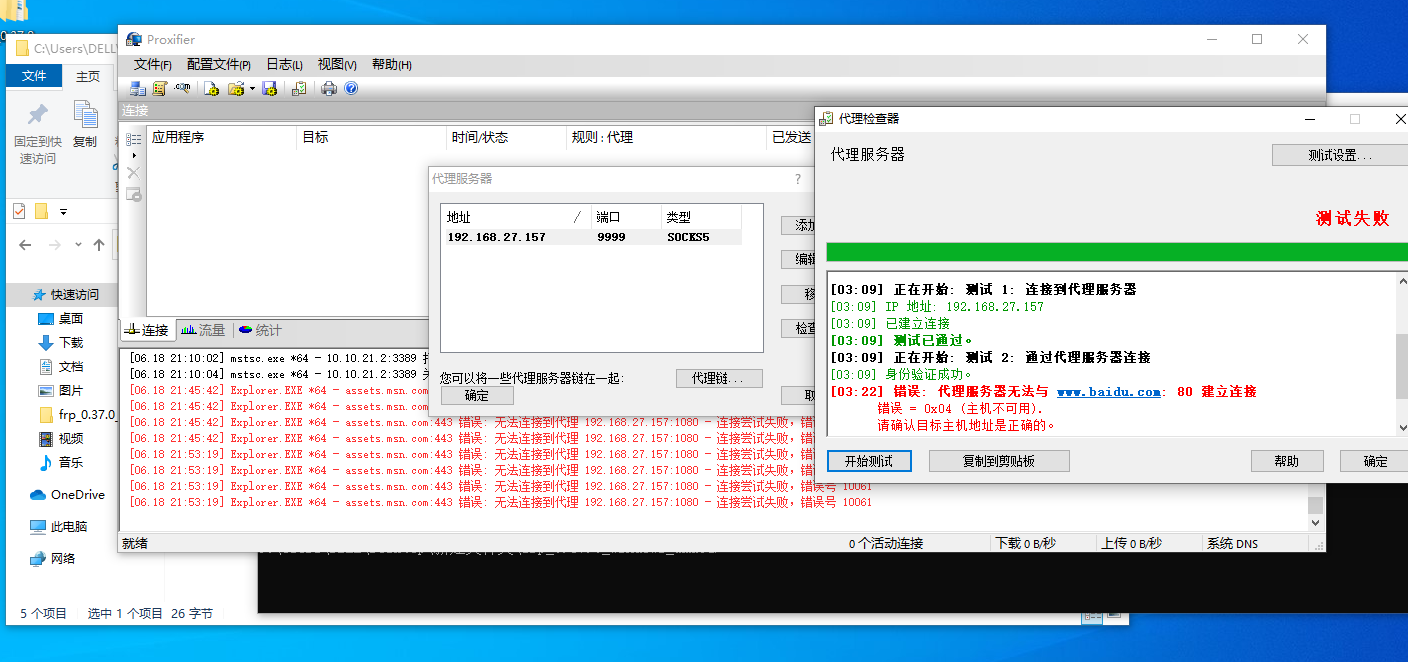

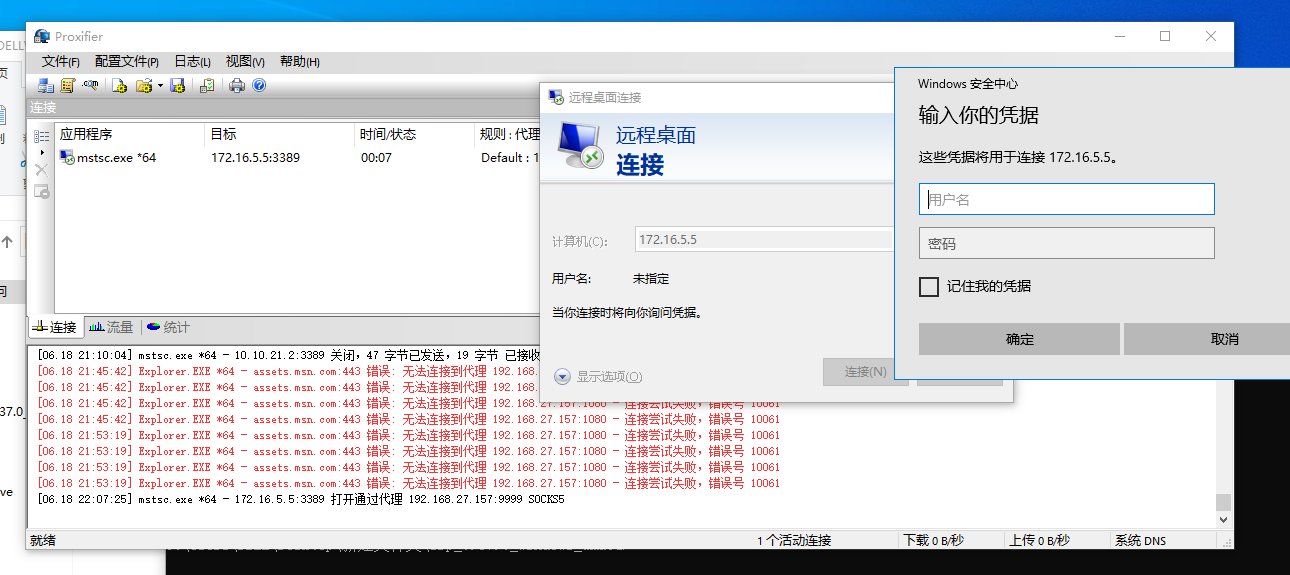

然后开始验证三级代理是否建立成功,首先尝试代理并测试:

25

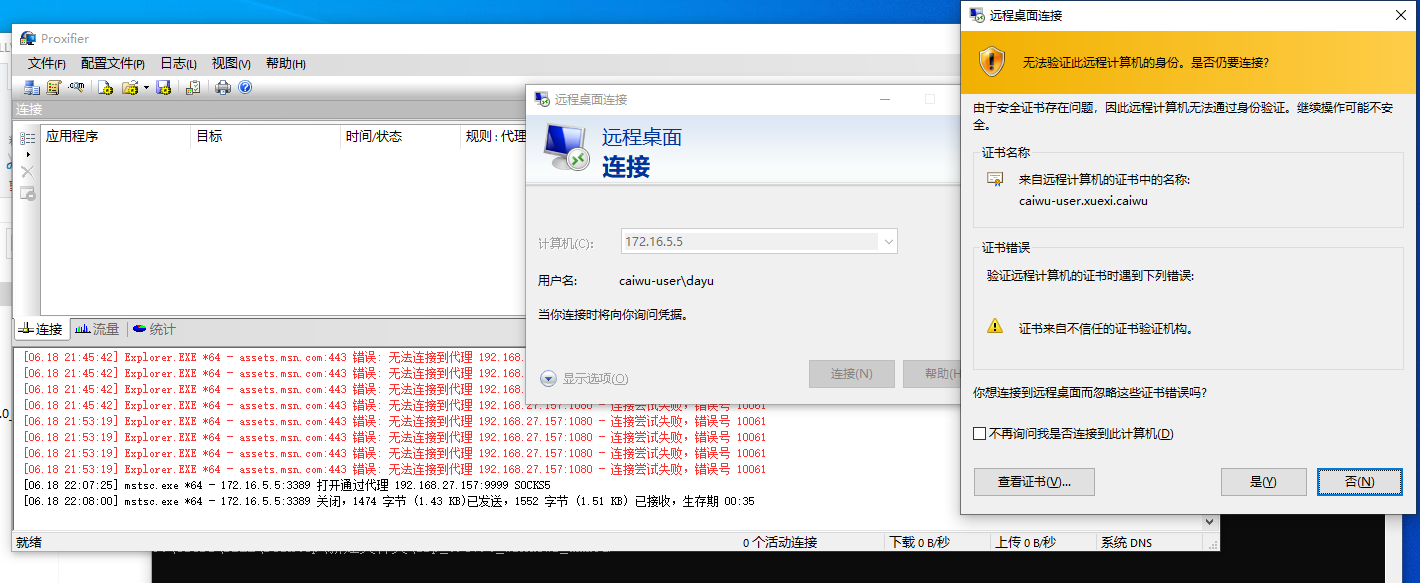

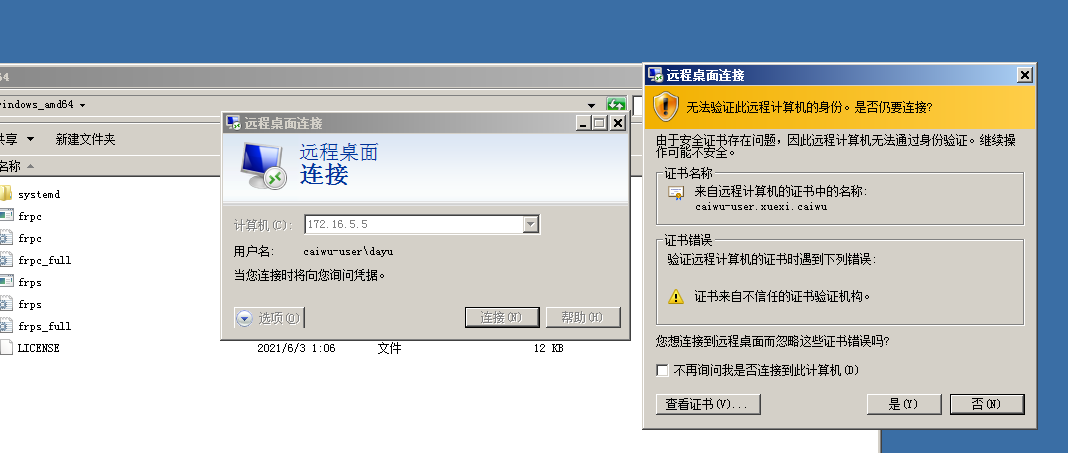

可能是因为代理服务器并不出网,处在内网环境的原因,所以直接尝试远程桌面连接:

26

27

测试通过,代理成功

总结

使用frp有很多优势:

1.利用处于内网或防火墙后的机器,对外网环境提供HTTP或HTTPS服务。

2.对于HTTP、HTTPS服务支持基于域名的虚拟主机,支持自定义域名绑定,使多个域名可以共用一个80端口。

3.利用处于内网或防火墙后的机器,对外网环境提供TCP和UDP服务,例如在家里通过SSH访问处于公司内网环境的主机

对于其它穿透隧道工具的不足:

1.Earthworm不能过杀软,秒杀

2.Tunnel非常不稳定,web都动不动就崩溃,更别说支持3389

3.ptunnel环境在内网多限制情况不可利用,局限性大

4.DNS隧道穿透,适合僵尸网络
