浮动静态路由 – 作者:Johnson666

拓扑与需求

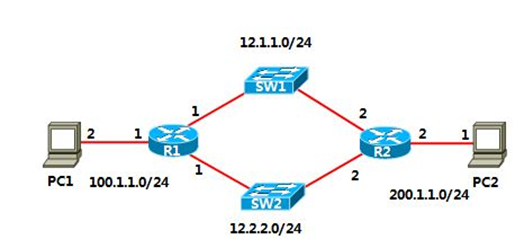

网络拓扑


需求概述

1.PC1与PC2之间进行互访,使用静态路由实现;
2.PC1流量去往PC2时,以R1-SW1-R2作为主路径,R1-SW2-R2作为备份路径;
3.PC2流量去往PC1时,以R2-SW2-R1作为主路径,R2-SW1-R1作为备份路径;
4.利用SLA实现主备路由之间的切换。

配置与实现

实现原理

1.PC1流量去往PC2时,R1-SW1-R2 此链路主链路,则需在静态路由后面定义一个跟踪对象,检测R2与SW1相连接口的连通性,R1-SW2-R2 此链路为备份链路,则需在静态路由后面将AD值改大,使该路由平时不会出现在路由表中,当主链路出现故障时,该路由生效,达到自动切换的目的;
2.PC2流量去往PC1时,R2-SW2-R1 此链路主链路,则需在静态路由后面定义一个跟踪对象,检测R1与SW2相连接口的连通性,R2-SW1-R1 此链路为备份链路,则需在静态路由后面将AD值改大,使该路由平时不会出现在路由表中,当主链路出现故障时,该路由生效,达到自动切换的目的。

关键配置

PC1:
PC2:
R1:
R2:

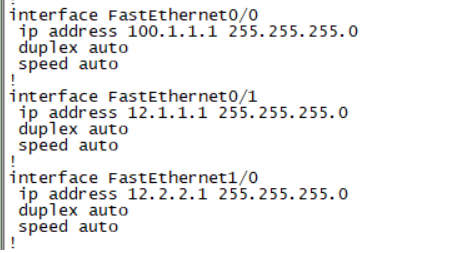

1.R1关键配置

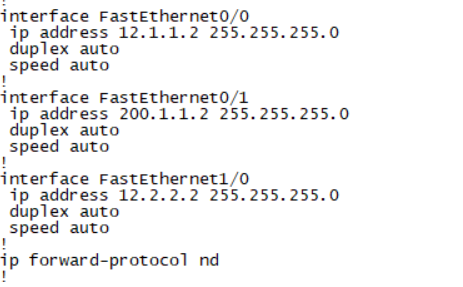

2.R2关键配置
实验结果

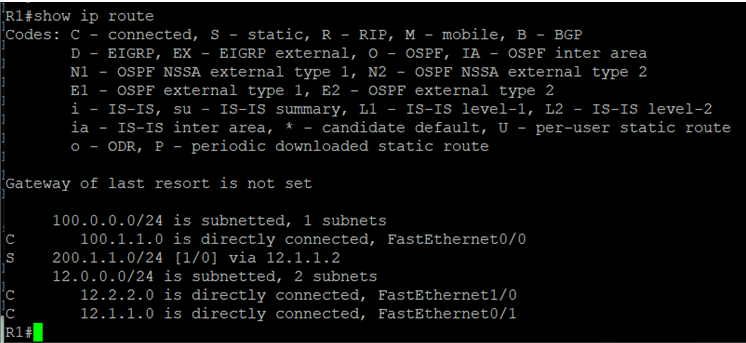

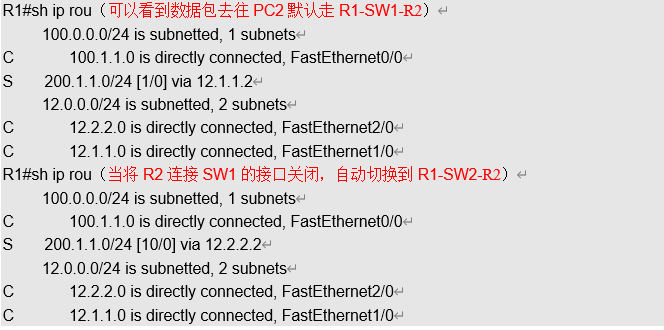

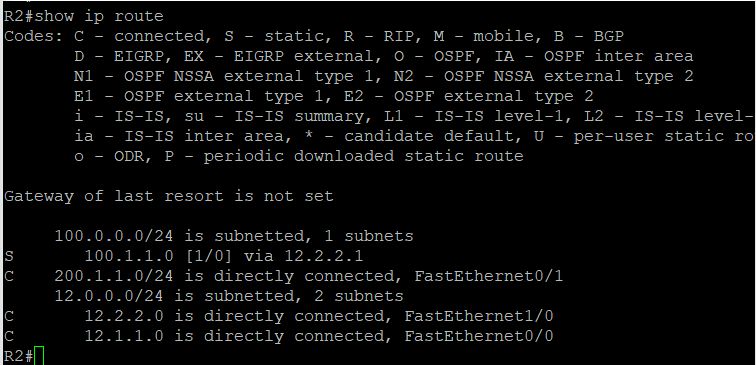

1.查看R1路由表

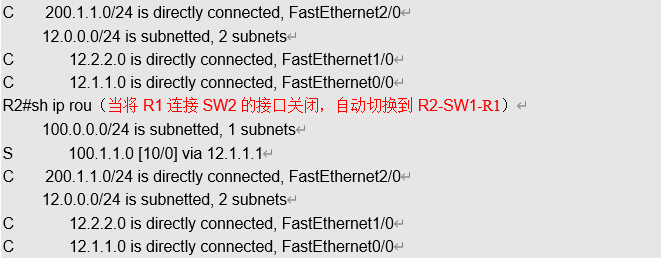

2.查看R2路由表

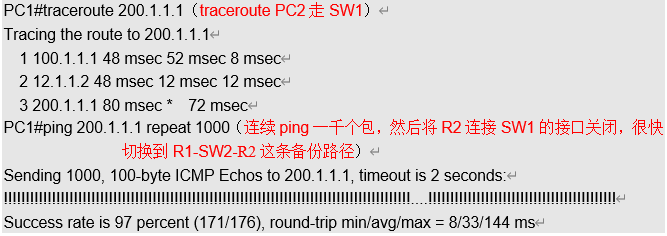

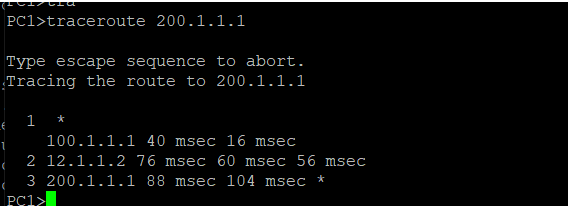

3.PC1上traceroute 路径

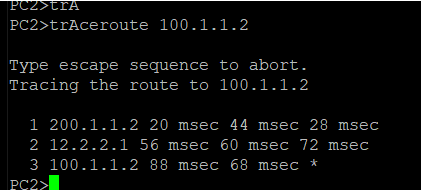

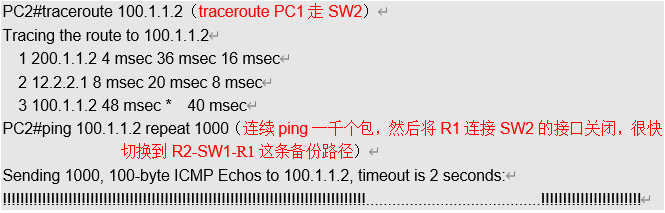

4.PC2上traceroute 路径

实验步骤

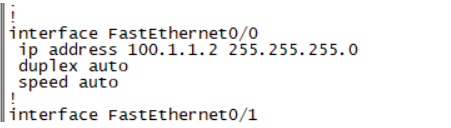

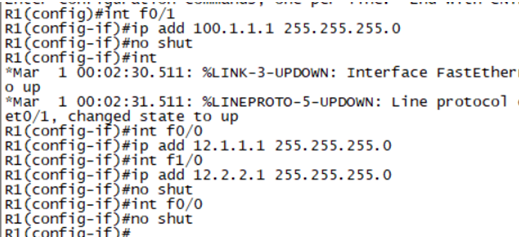

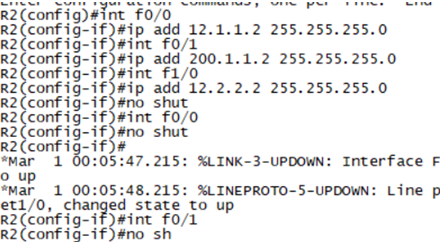

1.按照实验拓扑配置IP地址

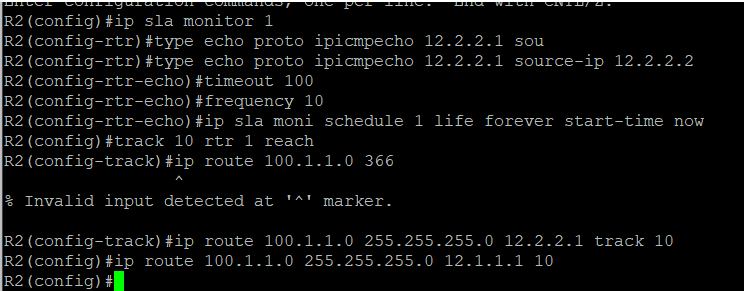

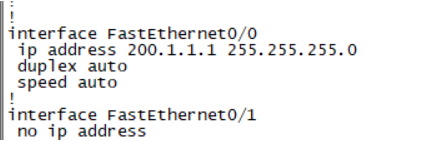

2.配置静态路由

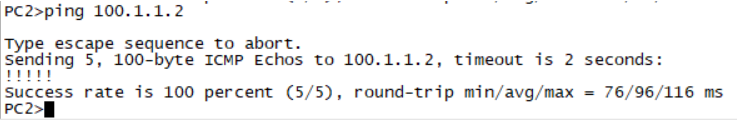

测试

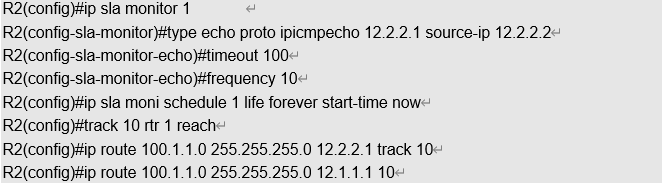

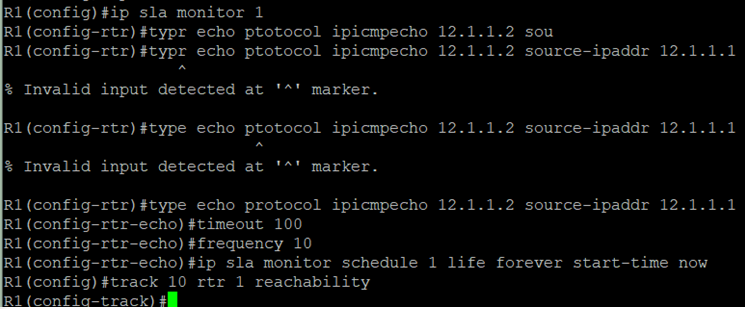

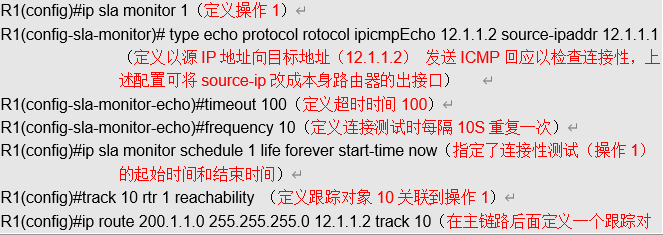

配置sla

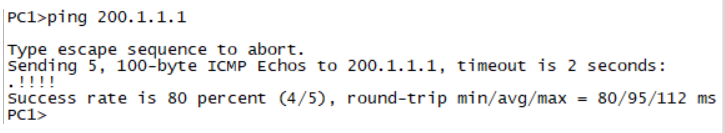

实验结果
