前言

本文在《free5gc+UERANSIM模拟5G网络环境搭建及基本使用》的环境基础上，分析核心网AV的产生原理，以及其中的关键参数及安全特性。UE和核心网是双向认证的过程，UE认证的核心网即MAC与XMAC之间的比对，核心网认证UE核心即 RES与XRES之间的比对，以此为线索，利用free5gc+UERANSIM模拟5G网络环境，抓包分析了5G_AKA了协议的协商过程。

0x01 5G AKA协议核心原理

参考TS33.501、TS33.102 5G AKA认证协议核心是基于鉴权向量AV的产生与传输、MAC的验证、RES的认证，其核心简要概括如下：

0x011 核心网 AV的产生：

至于F1-F5算法通常采用Milenage算法。

计算消息认证码(MAC)：MAC = F1K(SQN || RAND || AMF)；

计算期望的认证应答(XRES)：XRES = F2K (RAND)；

网络认证令牌(AUTN)：AUTN = (SQN⊕AK )|| AMF || MAC；

AV：AV=RAND||XRES||CK||IK||AUTN；

核心网发起认证时将AV传递到 UE。

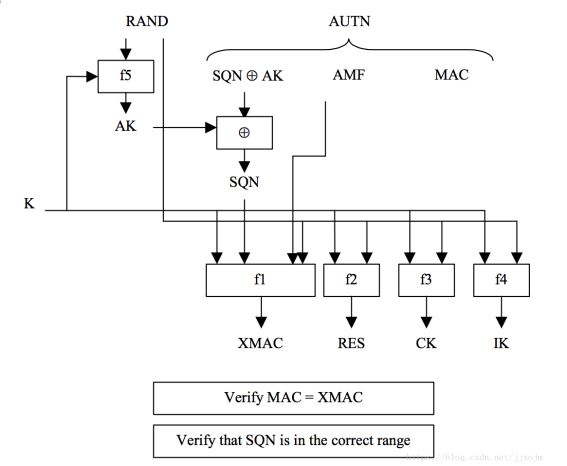

0x012 UE 对于核心网AV的认证

消息序列号(SQN):(SQN⊕AK )⊕AK

预期的计算消息认证码（XMAC）： F1K(SQN || RAND || AMF)；

UE认证的核心网即MAC与XMAC之间的比对。

0x013 核心网对于UE RES的认证

如0x01 所示，核心网在生成AV的同时会记录XRES，UE认证MAC的同时会将RES返回核心网进行认证。

核心网认证UE核心即 RES与XRES之间的比对。

0x014 认证模型中K是如何来的？

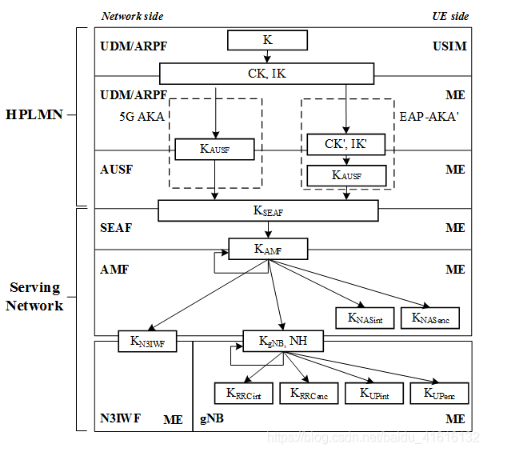

如下图所示，5G 各网元密钥采用层次化的派生体系：

每一个层级的密钥都有对应的KDF密钥导出函数进行推导，如K->Kausf 的推导，Kausf->Kseaf 的推导，具体参见《TS 33.501 5G 系统安全架构和过程》的 Figure 6.2.2-1：网络节点的5G密钥分发和密钥导出方案。

至于UE 与核心网双向认证的模型中的K，应该就是本密钥层次模型中的顶层PermanentKey。

0x02 free5gc+UERANSIM 模拟环境简述

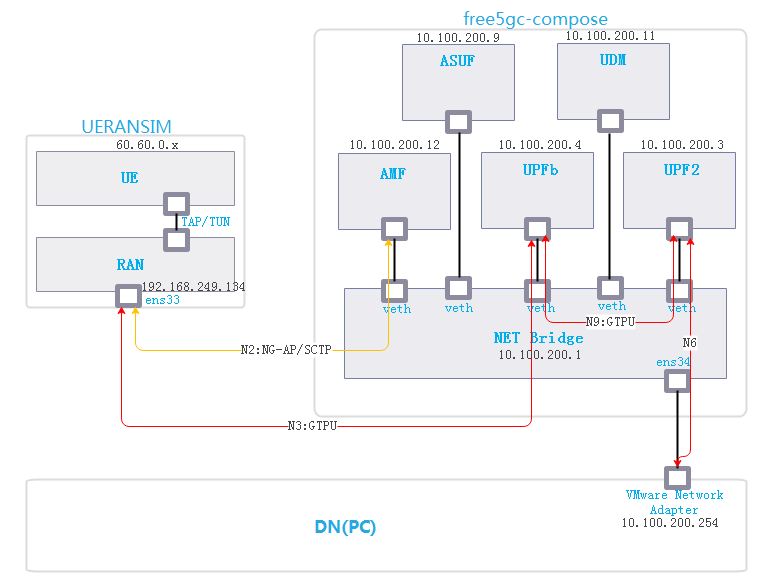

使用arp、ifconfig、docker inspect及网桥brctl 相关命令，收集容器IP及Mac地址相关信息，可以梳理出UERANSIM+free5gc模拟环境组网，如下图所示：

如上图所示：环境基于ubuntu 20.04 VMware虚机部署，5gc网元分别部署在虚机的docker容器中。5gc各模拟网元模拟RAN 通过虚拟网桥进行数据交换。物理机上的VMware 虚拟网卡作为DN(互联网节点)通过虚拟网桥与容器中的UPF对接。

0x03 5G_AKA协议过程解析：

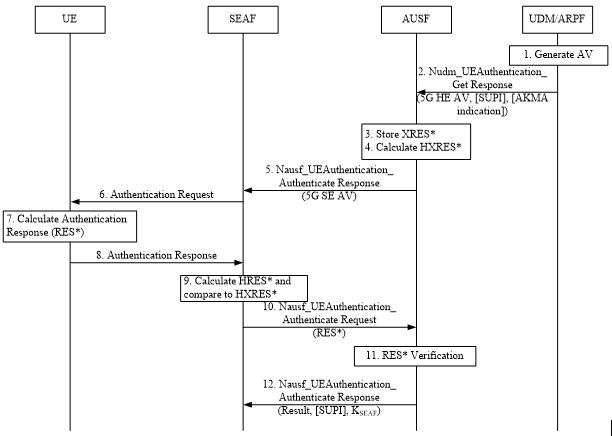

参照 3GPP TS33.501 5G支持两种UE和5GC双向认证方式: 5G AKA 及 EAP AKA。free5gc项目默认使用的是5G AKA，其协议流程如下图所示：

下文将基于UERANSIM+free5gc 模拟环境的报文、项目代码、协议标准三位一体的对该协议过程进行分析。这也是学习网络协议和知识的普适有效的手段。

0x031.UDM:认证向量AV的产生与传输

0x0311 协议流程的位置：

对应协议流程图step 1,setp 2

0x0312 报文捕获：

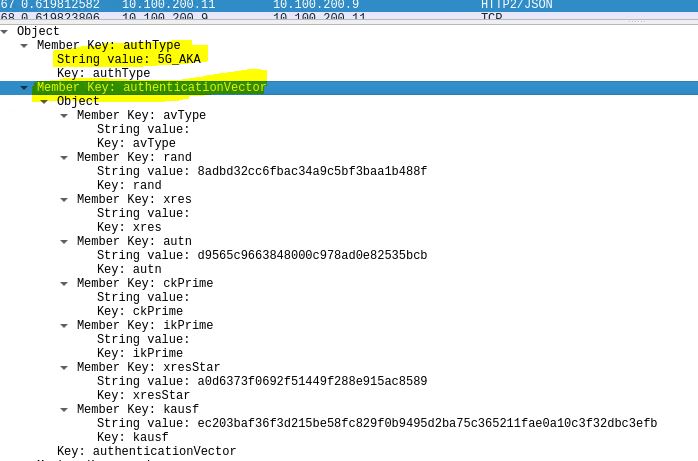

wireshark 在网桥与 udm容器相连的接口（veth……）进行抓包，可以看到udm发送给ausf的 Nudm_UEAuthentication_Get Response报文如下图所示:

这个消息披露了核心网对于UE的认证协议为5G_AKA，并携带了关键的authenticationVector(AV)鉴权向量信息。那么鉴权向量如何而来，请继续往下看。

0x0313 协议原理：

标准的5G_AKA协议，l AV：AV=RAND||XRES||CK||IK||AUTN。参见 0x01 章节

0x0314 代码实现：

AV向量相关的代码实现，重点关注 free5gc udm项目 \udm\producer\generate_auth_data.go 中 GenerateAuthDataProcedure 函数的实现。参见如下代码片段，这些AV相关的实现过程，基本和协议是匹配的：

//根据UE初始时发送过来的sui，解密拿到supi。基于supi和签约数据选择鉴权认证方法，这里是5G_AKA
supi, err := suci.ToSupi(supiOrSuci, udm_context.UDM_Self().GetUdmProfileAHNPrivateKey())
//以supi为关键索引，拿到authSubs 认证对象。
authSubs, res, err := client.AuthenticationDataDocumentApi.QueryAuthSubsData(context.Background(), supi, nil)


//从authSubs认证对象中，拿出sqn
sqnStr := strictHex(authSubs.SequenceNumber, 12)
//随后对sqn做一些保序的操作......

//生成RAND 参数
RAND := make([]byte, 16)
_, err = cryptoRand.Read(RAND)

//生成AMF参数
AMF, err := hex.DecodeString("8000")

//从authSubs认证对象中，拿出opc参数,authSubs对象的设计先不展开描述。
opcStr = authSubs.Opc.OpcValue

//取出PermanentKey，在5G 秘钥体系中UE和核心网会预共享PermanentKey，其他秘钥通过PermanentKey派生。
kStr = authSubs.PermanentKey.PermanentKeyValue
k, err = hex.DecodeString(kStr)

//计算摘要，摘要是UE认证核心网的关键。
err = milenage.F1(opc, k, RAND, sqn, AMF, macA, macS)
if err != nil {
	logger.UeauLog.Errorln("milenage F1 err ", err)
}

// 计算 RES, CK, IK, AK, AKstar
// RES == XRES (expected RES) for server
err = milenage.F2345(opc, k, RAND, RES, CK, IK, AK, AKstar)
if err != nil {
	logger.UeauLog.Errorln("milenage F2345 err ", err)
}

//计算AUTH载荷
SQNxorAK := make([]byte, 6)
for i := 0; i < len(sqn); i++ {
	SQNxorAK[i] = sqn[i] ^ AK[i]
}
AUTN := append(append(SQNxorAK, AMF...), macA...)


//AV向量封装与填充处理

// 计算 XRES*
key := append(CK, IK...)
FC := UeauCommon.FC_FOR_RES_STAR_XRES_STAR_DERIVATION
P0 := []byte(authInfoRequest.ServingNetworkName)
P1 := RAND
P2 := RES
kdfValForXresStar := UeauCommon.GetKDFValue(
key, FC, P0, UeauCommon.KDFLen(P0), P1, UeauCommon.KDFLen(P1), P2, UeauCommon.KDFLen(P2))
xresStar := kdfValForXresStar[len(kdfValForXresStar)/2:]

// 计算 Kausf
FC = UeauCommon.FC_FOR_KAUSF_DERIVATION
P0 = []byte(authInfoRequest.ServingNetworkName)
P1 = SQNxorAK
kdfValForKausf := UeauCommon.GetKDFValue(key, FC, P0, UeauCommon.KDFLen(P0), P1, UeauCommon.KDFLen(P1))

//填充 rand, xresStar, autn, kausf
av.Rand = hex.EncodeToString(RAND)
av.XresStar = hex.EncodeToString(xresStar)
av.Autn = hex.EncodeToString(AUTN)
av.Kausf = hex.EncodeToString(kdfValForKausf)

0x032 AUSF: HXRES计算与传输

0x0321 协议流程的位置：

对应协议流程step3,step4 ,step5

0x03211 报文捕获：

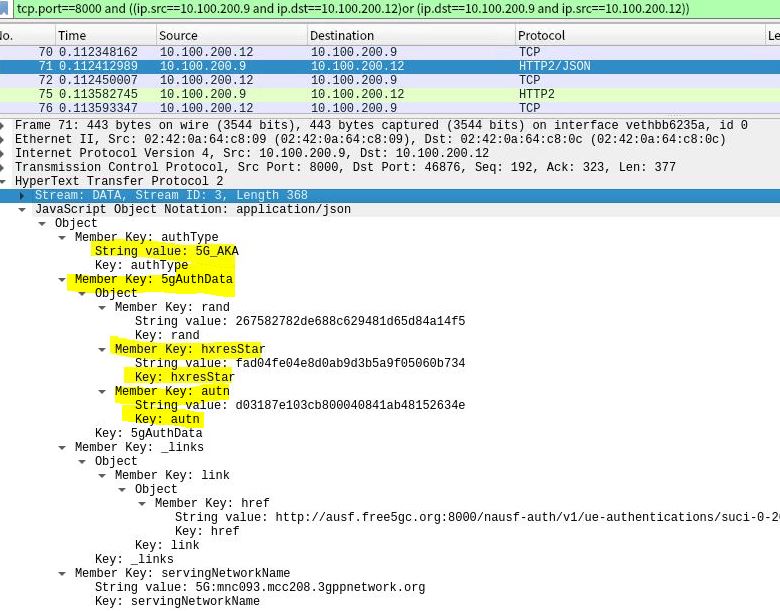

wireshark 在网桥与 ausf容器相连的接口（veth…..）进行抓包，可以看到ausf发送给amf的 **Nausf_UEAuthentication_Authenticate Response **报文如下图所示:

如上图所示，ausf存储 XRES,然后将基于从UDM收到的 AV,根据协议TS33.501附录A.5计算HXRES.并通过Kausf计算Kseaf ；发送新的AV(RAND,AUTN,HXRES)到AMF/seaf.

0x03212 协议原理：

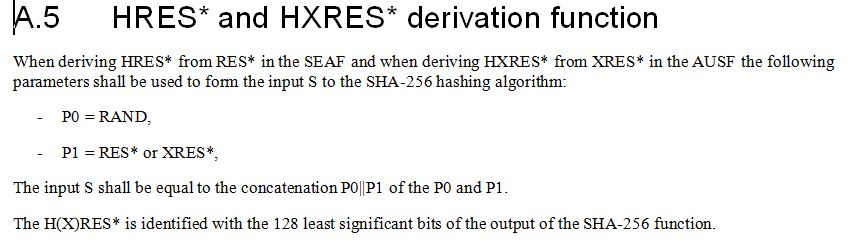

HXRES的计算：

即：从udm发送给ausf的AV中提取RAND和XRES，拼接后进行SHA-256运算求hash.

0x03213 代码实现：

重点关注 free5gc ausf项目 \ausf\producer\ue_authentication.go 文件中UeAuthPostRequestProcedure 函数，其函数关键逻辑如下：

// 根于supi拿到authInfoResult。(authInfoResult的定义此处先不展开)
authInfoResult, rsp, err := client.GenerateAuthDataApi.GenerateAuthData(context.Background(), supiOrSuci, authInfoReq)


// 通过XRES 计算HXRES;通过udm发送给ausf认证向量AV中的RAND和XRES进行SHA256计算得到HXRES
concat := authInfoResult.AuthenticationVector.Rand + authInfoResult.AuthenticationVector.XresStar
......
hxresStarAll := sha256.Sum256(hxresStarBytes)
hxresStar := hex.EncodeToString(hxresStarAll[16:]) // last 128 bits


// 通过Kausf计算Kseaf,将kuasf,0x6c常亮，服务网络P0作为入参，计算Kseaf。
// 同时ausf将Ksauf、XRES和RAND作为上下文进行保存。
Kausf := authInfoResult.AuthenticationVector.Kausf
......
Kseaf := UeauCommon.GetKDFValue(KausfDecode, UeauCommon.FC_FOR_KSEAF_DERIVATION, P0, UeauCommon.KDFLen(P0))
ausfUeContext.XresStar = authInfoResult.AuthenticationVector.XresStar
ausfUeContext.Kausf = Kausf
ausfUeContext.Kseaf = hex.EncodeToString(Kseaf)
ausfUeContext.Rand = authInfoResult.AuthenticationVector.Rand

//ausf发送给amf的AV中 包含 RAND,AUTN,HXRES，除了XRES变为了HXRES，其他并无处理。·
var av5gAka models.Av5gAka
av5gAka.Rand = authInfoResult.AuthenticationVector.Rand
av5gAka.Autn = authInfoResult.AuthenticationVector.Autn
av5gAka.HxresStar = hxresStar
responseBody.Var5gAuthData = av5gAka

0x033 SEAF:向UE发送核心网认证请求

0x0331 协议流程的位置：

对应协议流程step6

0x0332 报文捕获：

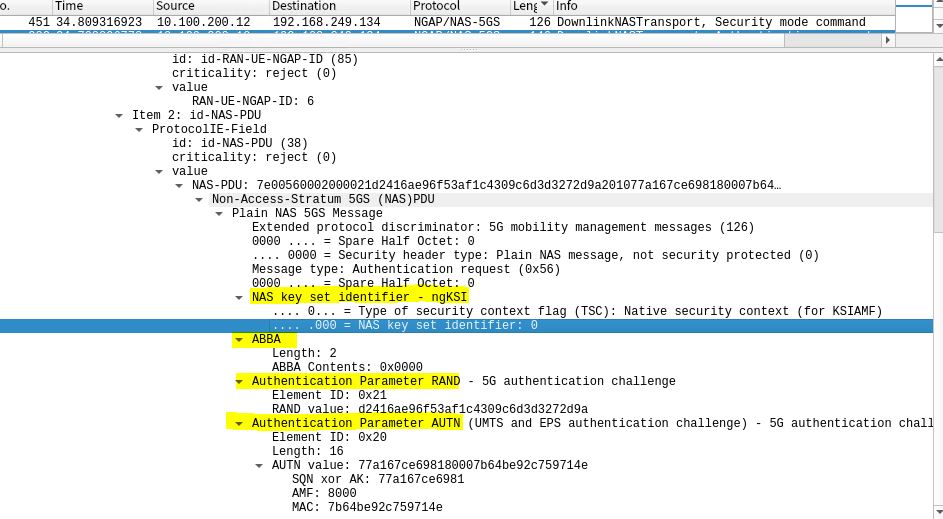

wireshark 在网桥接口（br-……..）进行抓包，可以看到amf/seaf 通过NG-AP信令（NAS消息）向UE发送**Authentication Request ** 消息：

如上图所示，seaf/amf 通过NAS 消息向UE侧发送 AV,AV中包含RAND和AUTN载荷。同时还有ABBA(用Kamf秘钥推导)和ngKSI（Kamf秘钥标识）。

0x0333 协议原理：

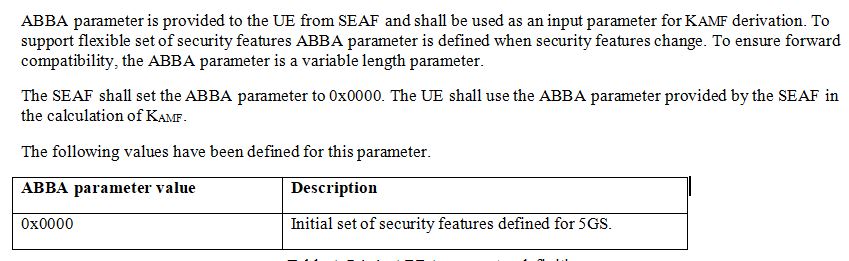

ABBA的填充

ABBA 由SEAF(AMF)传递给UE,UE用ABBA推导Kamf，默认值为0x000

0x0334 代码实现：

报文封装的实现过程，参加如下关键函数的关键处理片段：

\amf\gmm\handler.go AuthenticationProcedure 函数：

ue.ABBA = []uint8{0x00, 0x00} // 配置为协议的默认值 0x0000
gmm_message.SendAuthenticationRequest(ue.RanUe[accessType])

\amf\gmm\message\send.go SendAuthenticationRequest 函数

nasMsg, err := BuildAuthenticationRequest(amfUe)

\amf\gmm\message\build.go BuildAuthenticationRequest 函数

authenticationRequest.SpareHalfOctetAndNgksi = nasConvert.SpareHalfOctetAndNgksiToNas(ue.NgKsi)
//即 AuthenticationProcedure 定义的 []uint8{0x00, 0x00}
authenticationRequest.ABBA.SetABBAContents(ue.ABBA)
......
rand, err := hex.DecodeString(av5gAka.Rand)
//这个地方做了两次赋值，实际上RAND延续了ausf带过来的值
authenticationRequest.AuthenticationParameterRAND =
nasType.NewAuthenticationParameterRAND(nasMessage.AuthenticationRequestAuthenticationParameterRANDType)
copy(tmpArray[:], rand[0:16])
authenticationRequest.AuthenticationParameterRAND.SetRANDValue(tmpArray)
......
autn, err := hex.DecodeString(av5gAka.Autn)
//这个地方做了两次赋值，实际上AUTN延续了ausf带过来的值
authenticationRequest.AuthenticationParameterAUTN =nasType.NewAuthenticationParameterAUTN(nasMessage.AuthenticationRequestAuthenticationParameterAUTNype)
authenticationRequest.AuthenticationParameterAUTN.SetLen(uint8(len(autn)))
copy(tmpArray[:], autn[0:16])
authenticationRequest.AuthenticationParameterAUTN.SetAUTN(tmpArray)

0x034 UE:UE认证核心网

0x0341 协议流程的位置：

对应协议流程step7,8

0x0342 报文捕获：

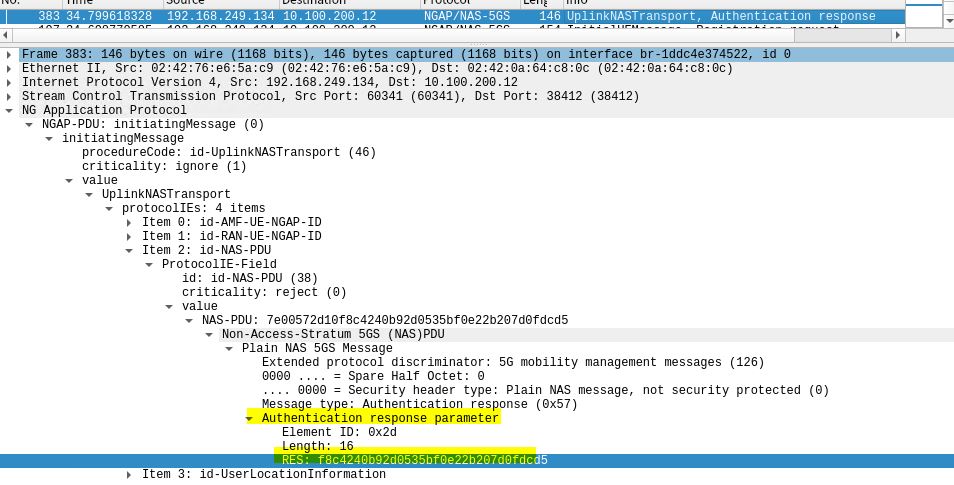

由于在编写本文时gNB和UE之间的空口部分，UERAMSIM项目实际上还未对外呈现，咱无法抓包分析，下图是用wireshark 在网桥接口（br-……..）抓到UE的认证响应报文：

如上图，UE认证核心网成功返回RES载荷给AMF

0x0343 协议原理：

UE验证核心网的主要就是验证AUTH载荷中的MAC。UE通过预共享的PermanentKey、相同RAND和SQN参数，相同的Milenage函数（f1-f5)，计算出的XMAC摘要就应该和MAC相同。参见0x02章节

0x0344 代码实现：

UE验证过程重点关注：UERANSIM\src\auth.cpp文件的 NasMm::receiveAuthenticationRequest5gAka函数其主要逻辑片段如下：

//提取rand 和autn载荷
auto &rand = msg.authParamRAND->value;
auto &autn = msg.authParamAUTN->value;
......
//传递usim卡对象(PermanentKey应该存储在usim对象中)，和RAND 实例化milenage对象
auto milenage = calculateMilenage(m_usim->m_sqn, rand);
.......
//实例化milenage对象同时，计算了AK、XMAC、res.....milenage f1-f5的调用应该在milenage对象实例化时已经完成。
auto &res = milenage.res;
auto &milenageAk = milenage.ak;
auto &milenageMac = milenage.mac_a;
........
//将AK , XMAC 及autn 载荷（包含MAC）,传递给validateAutn函数进行验证。
auto autnCheck = validateAutn(milenageAk, milenageMac, autn);

0x035 SEAF: 验证HRES ，并向AUSF发送UE认证请求

0x0351 协议流程的位置：

对应协议流程step9,step10

0x0352 报文捕获：

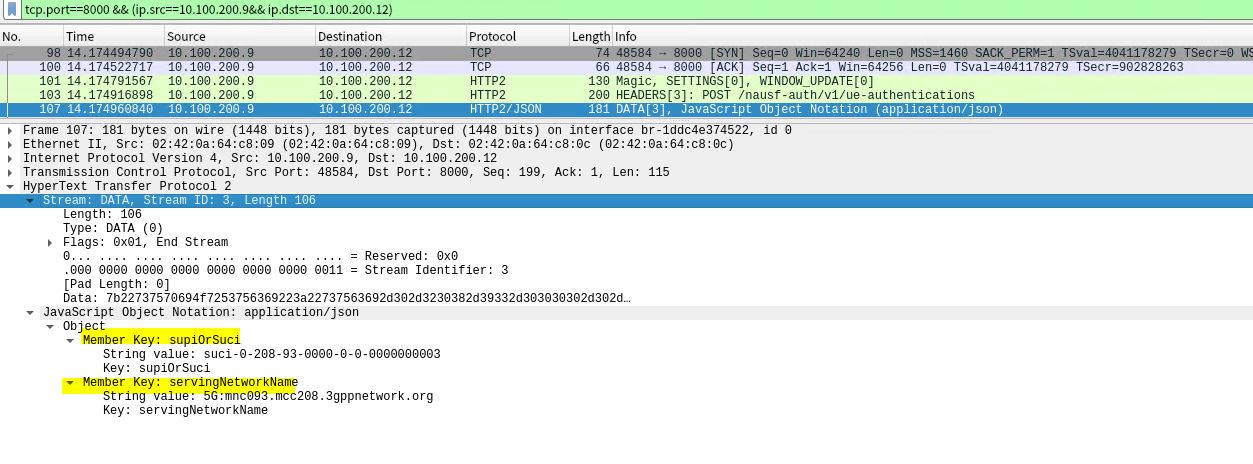

wireshark 在网桥与 ausf容器相连的接口（veth…….）进行抓包，可以看到seaf/amf发送给ausf的 Nausf_UEAuthentication_Authenticate Request报文如下图所示:

如上图所示，SEAF在验证完UE的HRES之后，向AUSF发送UE认证请求,有效载荷至少包括UE_ID:supiOrsuci、网络服务名。

0x0353 协议原理：

3GPP TS33.501 附录 A.5 ，同本文 2.3.2章节

0x0354 代码实现 :

UE RES认证过程参见：\amf\gmm\handler.go 文件的 HandleAuthenticationResponse关键代码片段：

resStar := authenticationResponse.AuthenticationResponseParameter.GetRES()

// Calculate HRES* (TS 33.501 Annex A.5)
// 根据UE 发送过来的RES，使用sha256计算 HRES
p0, err := hex.DecodeString(av5gAka.Rand)
......
p1 := resStar[:]
concat := append(p0, p1...)
hResStarBytes := sha256.Sum256(concat)
hResStar := hex.EncodeToString(hResStarBytes[16:])
//比较新计算出来的HRES 和之前AUSF传过来的HRES,从而认证UE的合法性
if hResStar != av5gAka.HxresStar {
ue.GmmLog.Errorf("HRES* Validation Failure (received: %s, expected: %s)", hResStar, av5gAka.HxresStar)
......
//认证成功后，将向ausf 发送UE认证请求，包含UE发送过来的RES
response, problemDetails, err := consumer.SendAuth5gAkaConfirmRequest(ue, hex.EncodeToString(resStar[:]))

0x036 AUSF:核心网认证UE（验证RES），并向SEAF发送证请求响应

0x0361 协议流程的位置：

对应协议流程step11,step12

0x0362 报文捕获：

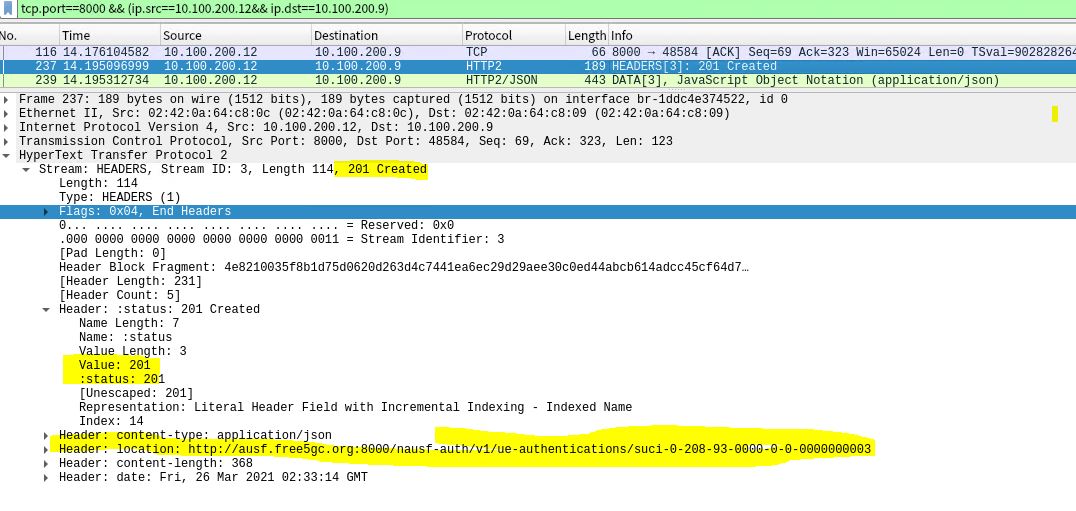

wireshark 在网桥与 ausf容器相连的接口（veth……..）进行抓包，可以看到seaf/amf发送给ausf的 Nausf_UEAuthentication_Authenticate Response报文如下图所示:

AUSF认证UE成功后，将返回”201 Created”, 表示为注册UE创建资源。资源URI 采用location载荷传输。

0x0363 协议原理：

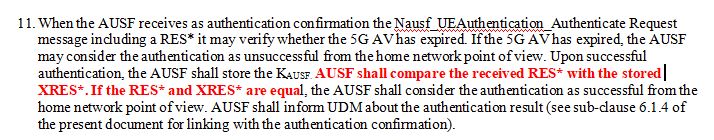

参照 3GPP TS33.501 6.1.3.2.0的描述：

对于本文关注的核心网验证 UE流程来说，核心点就是比较RES 和预存储的XRES(在本文2.2节描述)

0x0364 代码实现：

重点关注 free5gc ausf项目 \ausf\producer\ue_authentication.go 文件中Auth5gAkaComfirmRequestProcedure函数，其函数关键逻辑如下：

ausfCurrentContext := ausf_context.GetAusfUeContext(currentSupi)
servingNetworkName := ausfCurrentContext.ServingNetworkName

// Compare the received RES* with the stored XRES*
//比较从seaf发送过来的RES,预存储在上线文信息中的XRES,来验证UE的合法性：
logger.Auth5gAkaComfirmLog.Infof("res*: %x\nXres*: %x\n", updateConfirmationData.ResStar, ausfCurrentContext.XresStar)
if strings.Compare(updateConfirmationData.ResStar,ausfCurrentContext.XresStar) == 0
{
    //201 Created状态
	ausfCurrentContext.AuthStatus = models.AuthResult_SUCCESS
	responseBody.AuthResult = models.AuthResult_SUCCESS
	success = true
	logger.Auth5gAkaComfirmLog.Infoln("5G AKA confirmation succeeded")
