使用ntopng高速流量监控分析的最佳做法 – 作者:虹科网络可视化与安全

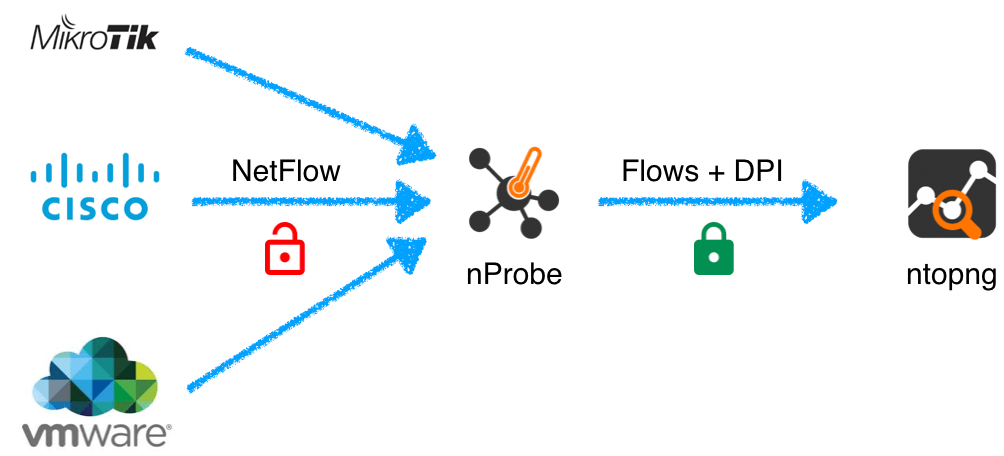

很多人都使用nProbe和ntopng来收集流量,其架构类似于下面图所示:

图片[1]-使用ntopng高速流量监控分析的最佳做法 – 作者:虹科网络可视化与安全-安全小百科其中nprobe和ntopng的启动方式如下:

nprobe -3 \<collector port> -i none -n none —zmq "tcp://\*:1234" --zmq-encryption-key \<pub key> ntopng -i tcp://nprobe\_host:1234 --zmq-encryption-key \<pub key>

在这种情况下,ntopng通过加密通道与nProbe通信,并以紧凑的二进制格式发送流,以实现最佳性能。如果不需要nProbe缓存和聚合流,则还可以–collector-passthrough 在nProbe端添加以进一步增加流收集性能。
只要您具有根据系统性能合理收集的流量,此设置就非常适合。如果要收集的流量太多(例如,有许多路由器发送流到nProbe,或每秒发送许多流量的大路由器),则此设置不再适用,因为它没有利用多核体系结构。解决方案如下:

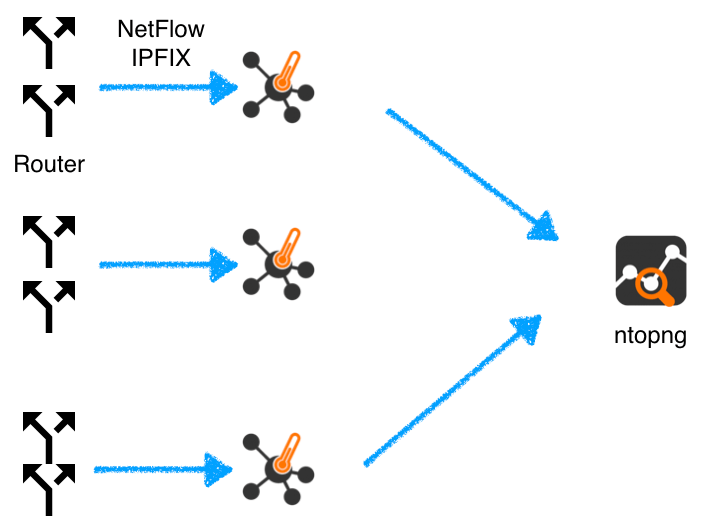

1.将负载分布在多个(而不是一个)nProbe实例上。

2.在ntopng上,收集多个ZMQ接口上的流,并最终将它们与视图接口聚合。

图片[2]-使用ntopng高速流量监控分析的最佳做法 – 作者:虹科网络可视化与安全-安全小百科

启动nProbe / ntopng的方法,如下所示:

nprobe -i none -n none -3 2055 —zmq tcp://127.0.0.1:1234 nprobe -i none -n none -3 2056 —zmq tcp://127.0.0.1:1235 nprobe -i none -n none -3 2057 —zmq tcp://127.0.0.1:1236 ntopng -i tcp://127.0.0.1:1234 -i tcp://127.0.0.1:1235 -i tcp://127.0.0.1:1236 -i view:all

在这种情况下,每个nProbe实例将同时处理流,并且在ntopng上也一样。您需要做的就是尝试在所有nProbe实例之间共享入口负载,以便每个实例接收数量接近的流,并在它们之间共享工作负载。

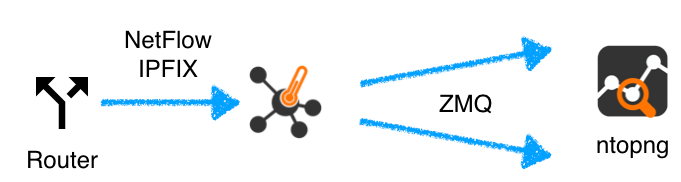

相反,如果您有单个大路由器将流导出到一个nProbe实例,则无法使用上述方法,因此我们需要以不同的方式进行负载平衡。这可以通过以下方式实现:

图片[3]-使用ntopng高速流量监控分析的最佳做法 – 作者:虹科网络可视化与安全-安全小百科

您可以通过以下方式配置nProbe:

nprobe -i none -n none -3 2055 --collector-passthrough —zmq tcp://127.0.0.1:1234 —zmq tcp://127.0.0.1:1235 —zmq tcp://127.0.0.1:1236 ntopng -i tcp://127.0.0.1:1234 -i tcp://127.0.0.1:1235 -i tcp://127.0.0.1:1236 -i view:all

在这种情况下,当每个ZMQ接口在单独的线程上运行时,nProbe将负载均衡多个出口ZMQ上,并且ntopng将同时收集流。

注意:

–collector-passthrough 是可选的,但它可以减轻nProbe的负载,如果你有一个大的路由器出口朝着同一个nProbe实例这是可取的。

上述解决方案还可以用于原始数据包处理(nprobe -i
ethX),而不仅仅是流收集(在这种情况下–collector-passthrough是没有必要的)。也就是说,越是在接口之间分散负载,就越能利用多核系统,系统性能也就可以提升。

虹科提供网络流量监控与分析的软件解决方案-ntop。该方案可在物理,虚拟,容器等多种环境下部署,部署简单且无需任何专业硬件即可实现高速流量分析。解决方案由多个组件构成,每个组件即可单独使用,与第三方工具集成,也可以灵活组合形成不同解决方案。包含的组件如下:

PF_RING:一种新型的网络套接字,可显着提高数据包捕获速度。
nProbe:网络探针,可用于处理NetFlow/sFlow流数据或者原始流量。
n2disk:用于高速连续流量存储处理和回放。
ntopng: 基于Web的网络流量监控分析工具,用于实时监控和回溯分析。

来源:freebuf.com 2021-05-13 14:35:46 by: 虹科网络可视化与安全
