DHCP(Packet Tracer版) – 作者:Johnson666

一.实验拓扑图(采用PT搭建拓扑图)


二.实现步骤

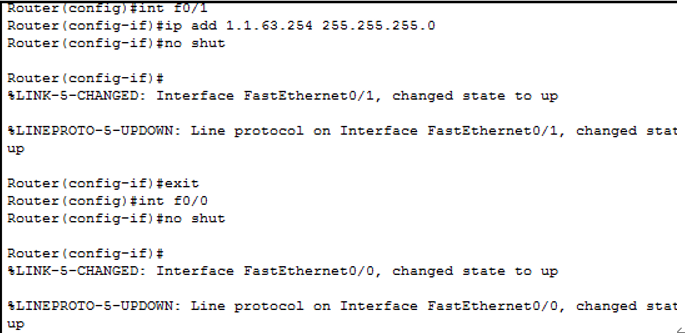

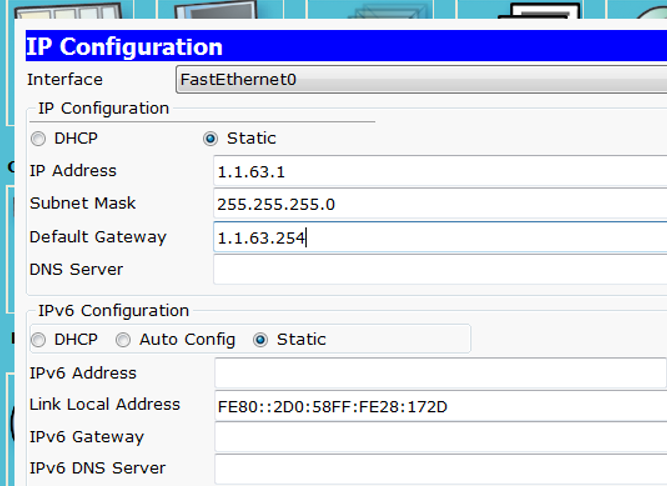

1.手动配置DHCP Server的IP地址、子网掩码、默认网关


2.配置DHCP服务器地址池

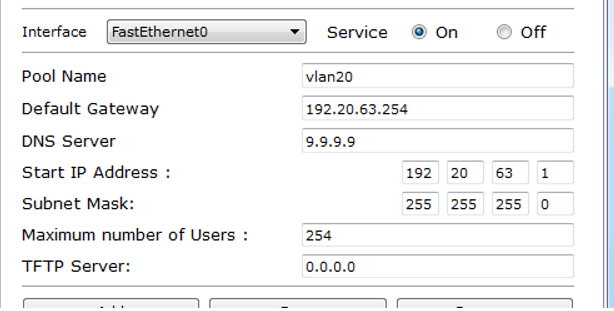

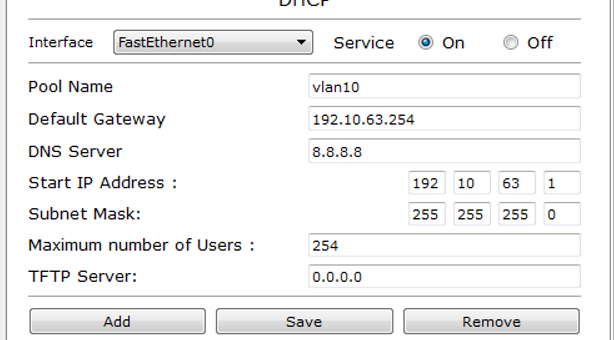

image.pngimage.png这里记得ServiceOn起来,最后还要记得Save

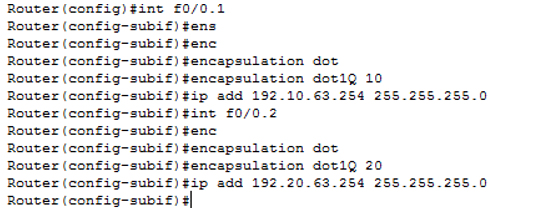

3.配置单臂路由

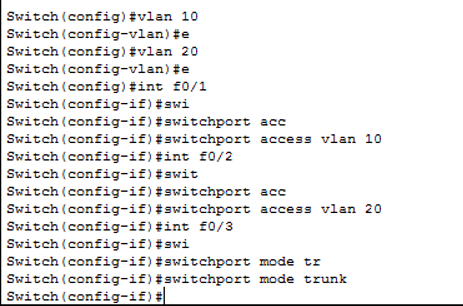

(1)SW1配置

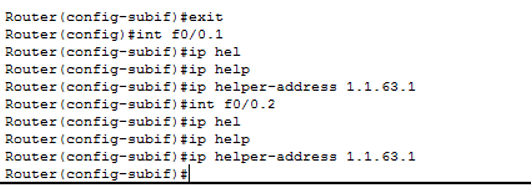

4.配置DHCP中继代理

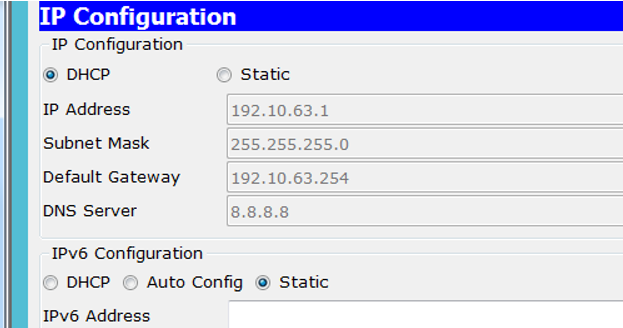

5.PC1和PC2的IP地址获取情况

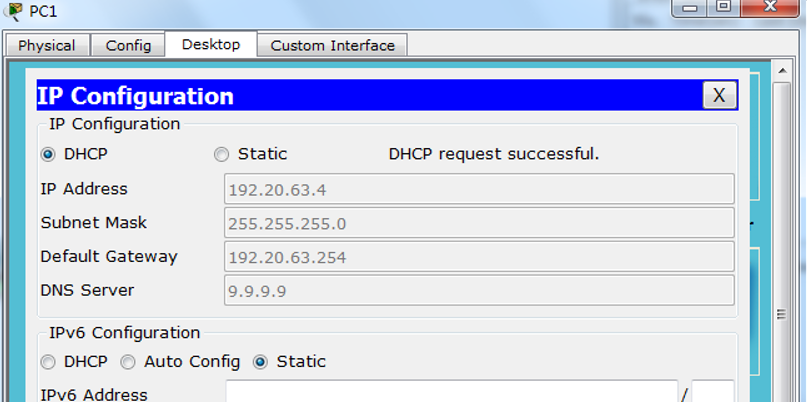

(1)PC1

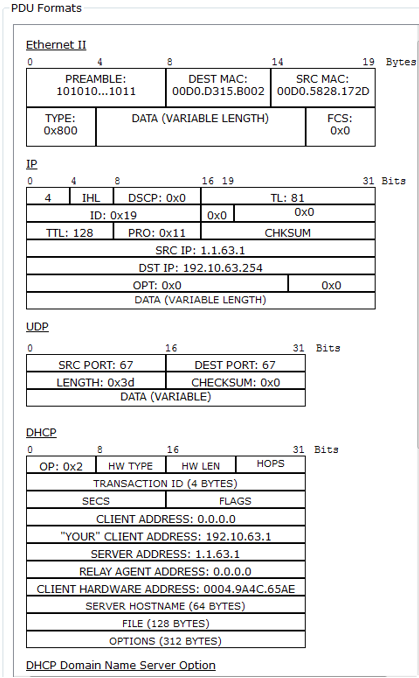

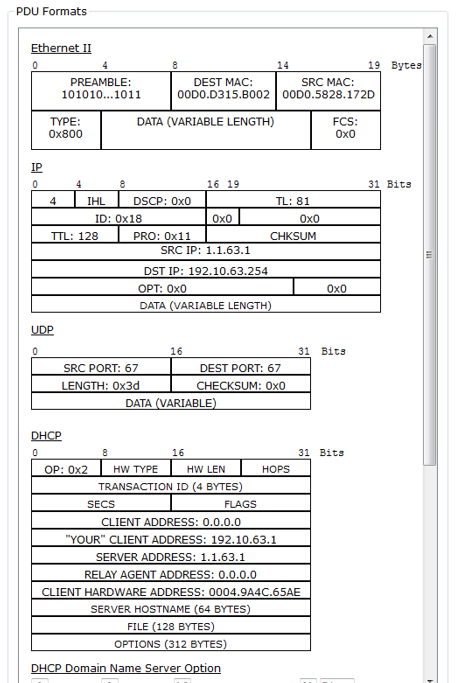

6.抓取PC1到DHCP服务器获取IP地址的DHCP数据包

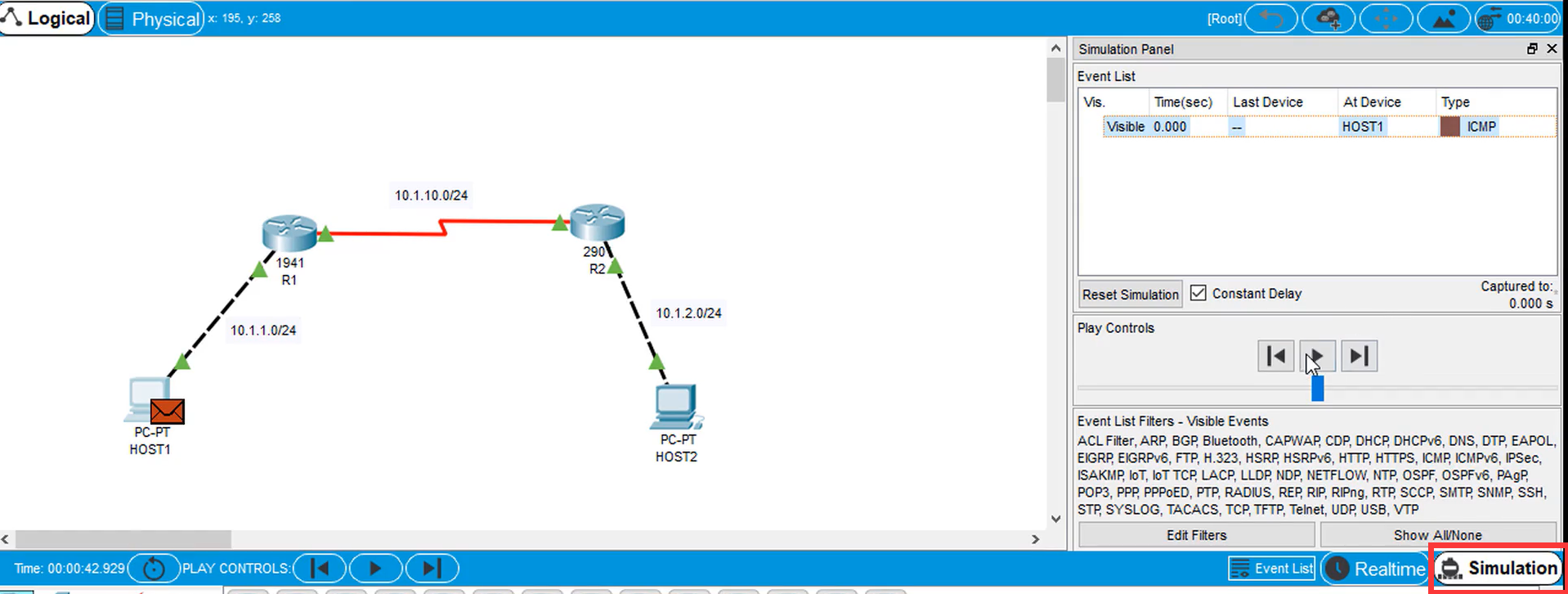

注:这里用的是PT自带的抓包,就是点击Simulation,选择一下DHCP就行了
就像图中的,点击它就行,然后会有个信封,点击它就可以读取包中的内容了

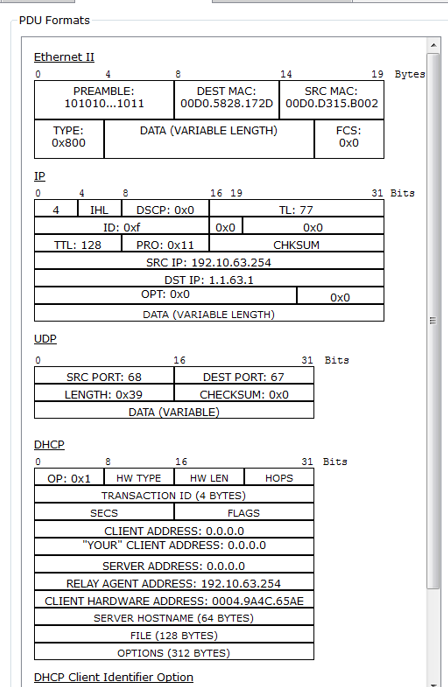

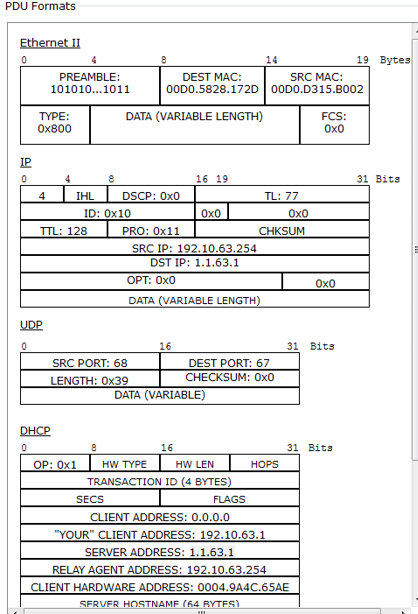

(1)DHCP Discover

来源:freebuf.com 2021-05-09 08:34:18 by: Johnson666
