基于EVE-NG平台上构建企业内网攻防环境 – 作者:jiansiting

EVE-NG(全称EmulatedVirtual Environment),这款模拟器已经不仅可以模拟网络设备,也可以运行一切虚拟机。理论上,只要能将虚拟机的虚拟磁盘格式转换为qcow2都可以在EVE-NG上运行。所以,EVE-NG可以算打造成最佳的网络安全攻防虚拟环境。

EVE-NG在交互模式上采用linux内核结合PHP的WEB页面操作模式,EVE-NG像是BS模型,EVE-NG是服务端,用户端可以是支持http/https的任意OS。特别适合部署在企业内网,供网络安全从业人员做攻防演练和部分模拟内网渗透环境。

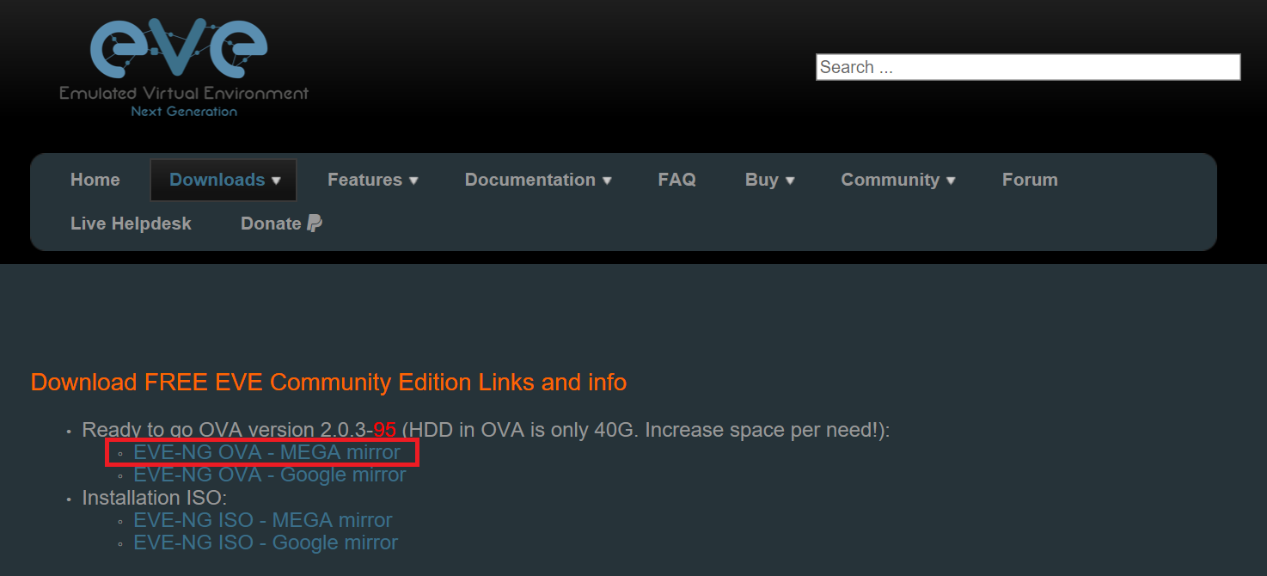

通过以下连接 http://eve-ng.net/downloads/eve-ng-2 登陆EVE-NG的下载网站,然后找到OVA镜像下载链接。基于EVE-NG平台上构建企业内网攻防环境

可以下载一个OVA的镜像,这个镜像可以直接导入到vmware workstation中。基于EVE-NG平台上构建企业内网攻防环境

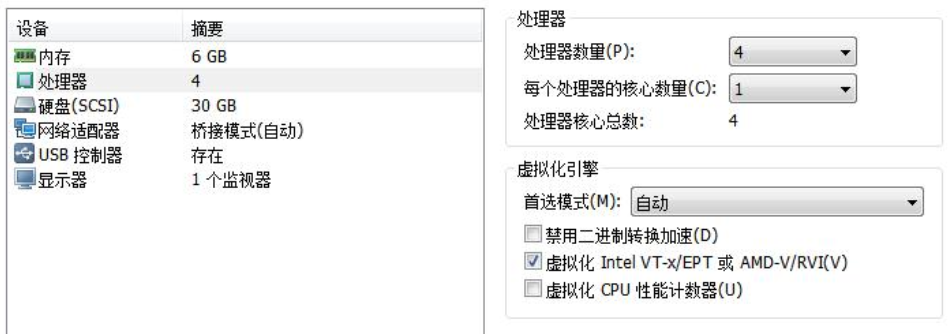

VMware 分配给 EVE-NG 的 4 个 CPU,6GB 内存当作物理资源

基于EVE-NG平台上构建企业内网攻防环境虚拟机设置参数考虑因素:

内存:EVE-NG 底层是用 KVM 运行Windows, ISE 等等这些虚拟机,内存消耗比较多,物理内存和虚拟内存占比基本上 1:1。内存不足时,KVM 就会做内存交换,会拖慢 EVE-NG 的运行速度。

CPU:KVM 允许 CPU 过载使用,即虚拟 CPU 总数大于物理 CPU 总数的,比如 4 个 CPU,可以虚出来 8 个,甚至 16 个 KVM 的 vCPU。具体的物理 CPU 与 vCPU 的极限比例是多少,取决于物理 CPU 的单线程性能强弱,单线程性能太弱。

硬盘:硬盘大小决定着可以存放的 KVM 虚拟机镜像数量,比如一个 Win-7.qcow2 镜像文件大小 4GB+,一个 PaloAlto.qcow2 大小 2GB+ 等等。实验环境中的虚拟设备占用容量非常小,属于增量存储,只保存改动的部分。

网络适配器:不重要,这个决定着您可以桥接的数量。也可以将虚拟环境桥接到物理设备上。

然后开启虚拟机,会看到欢迎初始化页面

4.pn基于EVE-NG平台上构建企业内网攻防环境

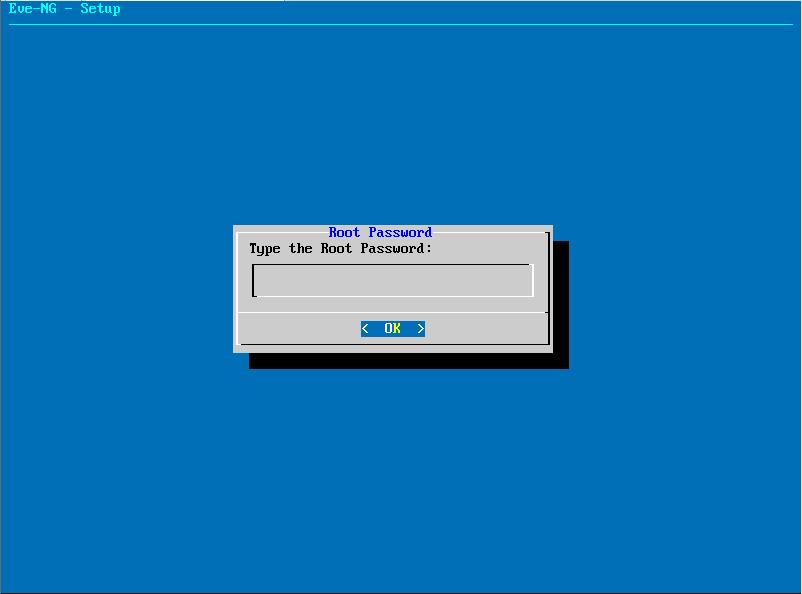

输入用户名:root,密码:eve 登录后提示您修改密码

基于EVE-NG平台上构建企业内网攻防环境

输入 hostname,默认即可。可以根据您的需要修改。

基于EVE-NG平台上构建企业内网攻防环境基于EVE-NG平台上构建企业内网攻防环境

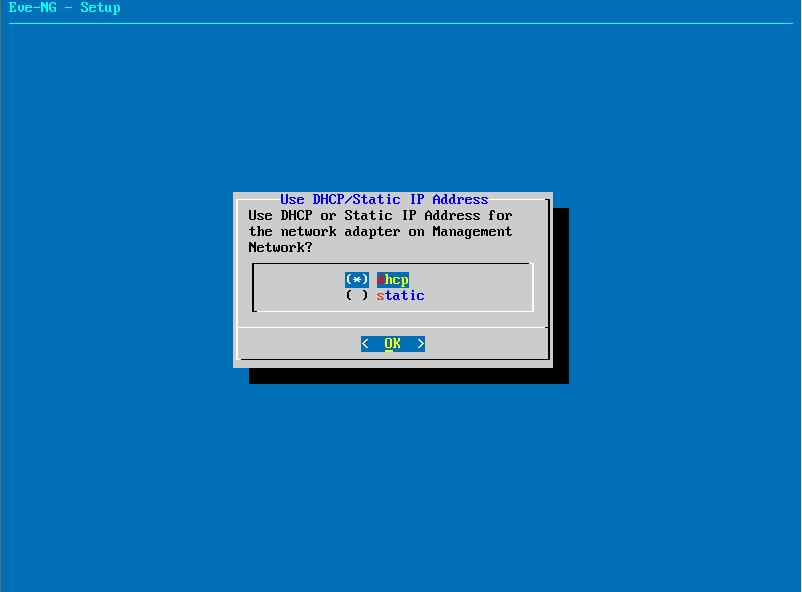

修改 IP 地址

基于EVE-NG平台上构建企业内网攻防环境

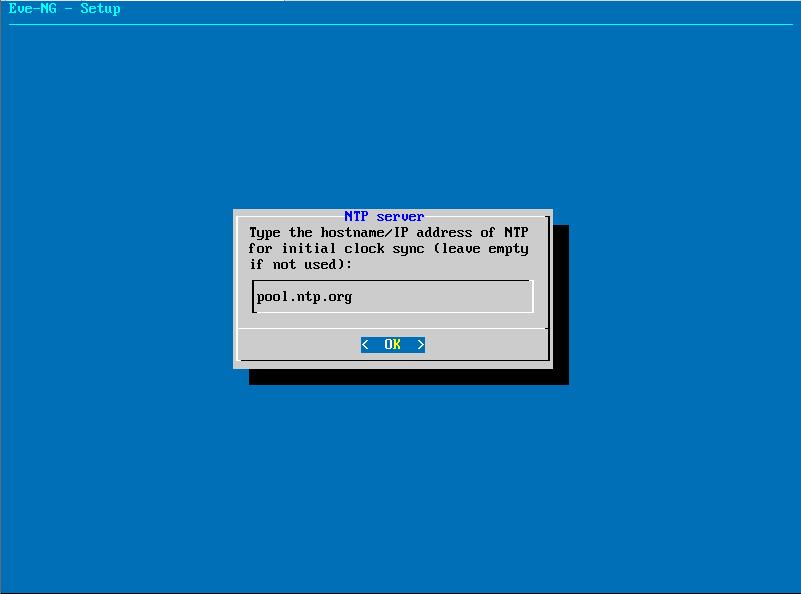

设置 NTP 服务器,pool.ntp.org 是默认的 NTP Server,改成别的 NTP 服务器也 OK。

基于EVE-NG平台上构建企业内网攻防环境

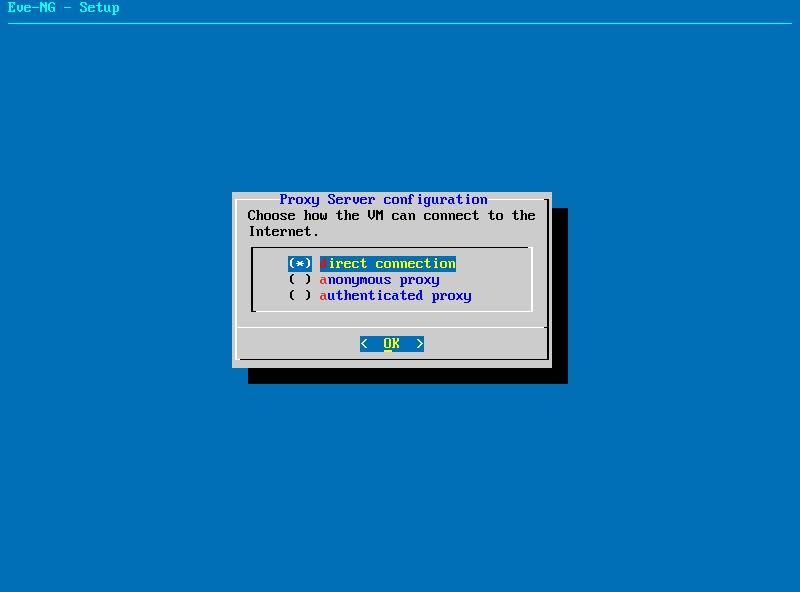

选择连入 Internet 的方式,默认 direct connection 即可。

基于EVE-NG平台上构建企业内网攻防环境

确认 OK 后,系统自动重启并应用您上述的配置。

系统建议采用火狐浏览器,因为后续登陆中Native mode可能需要在选项中关联应用(只有natice模式支持wireshark抓包)。

Vmware中会提示EVE-NG的web浏览地址,直接用火狐浏览器敲入 http:// 本地产生的IP地址 就可以访问。

基于EVE-NG平台上构建企业内网攻防环境基于EVE-NG平台上构建企业内网攻防环境

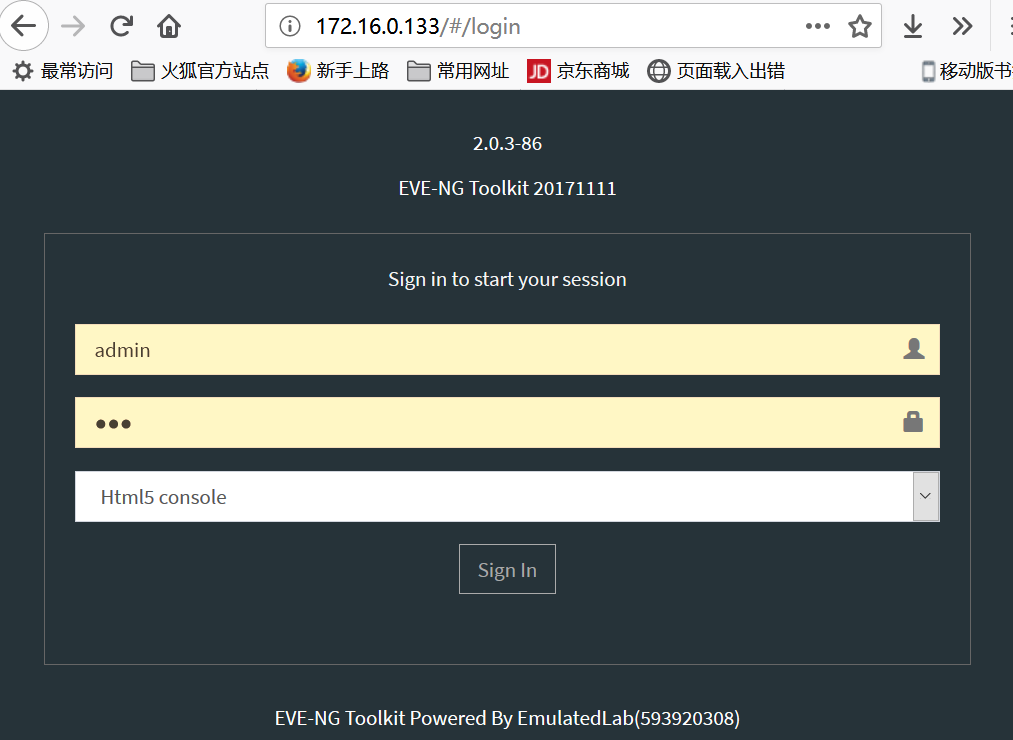

输入登陆web登陆用户名:admin,密码:eve,然后选择Html5的模式,这种方式比较便捷,因为不需要在PC上安装putty,vnc等终端软件,可以在html5的页面上完成配置。

基于EVE-NG平台上构建企业内网攻防环境

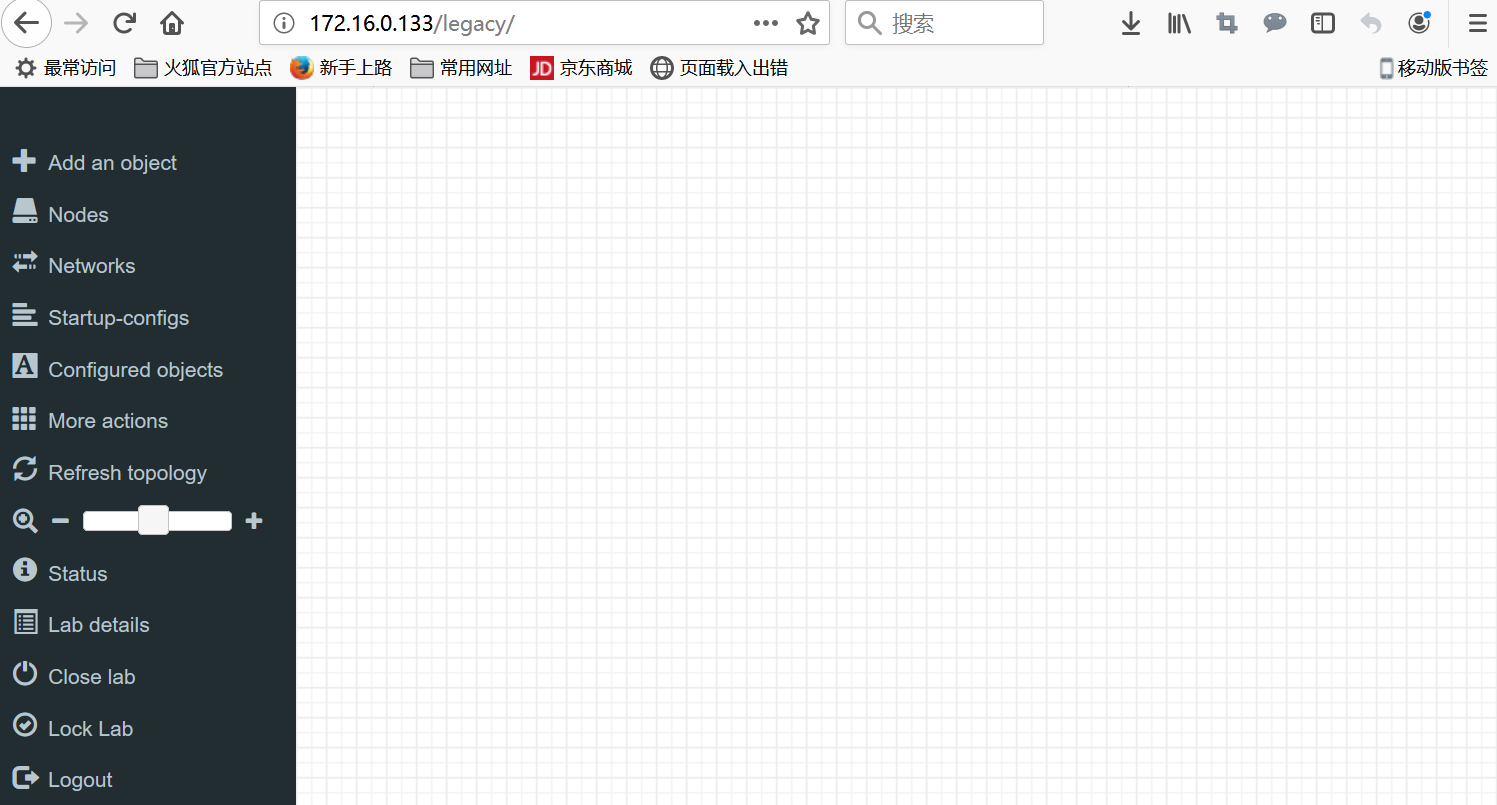

左侧为功能菜单,可以添加设备,网络,注释,图片和攻防网络和设备版本和架构描述。

基于EVE-NG平台上构建企业内网攻防环境

现在选择添加一个设备后,所有可选的设备均为灰色,为没有设备镜像状态不可选。这个时候需要下载qemu的设备镜像文件。

镜像文件可以访问 http://eve-ng.cn 获取下载!

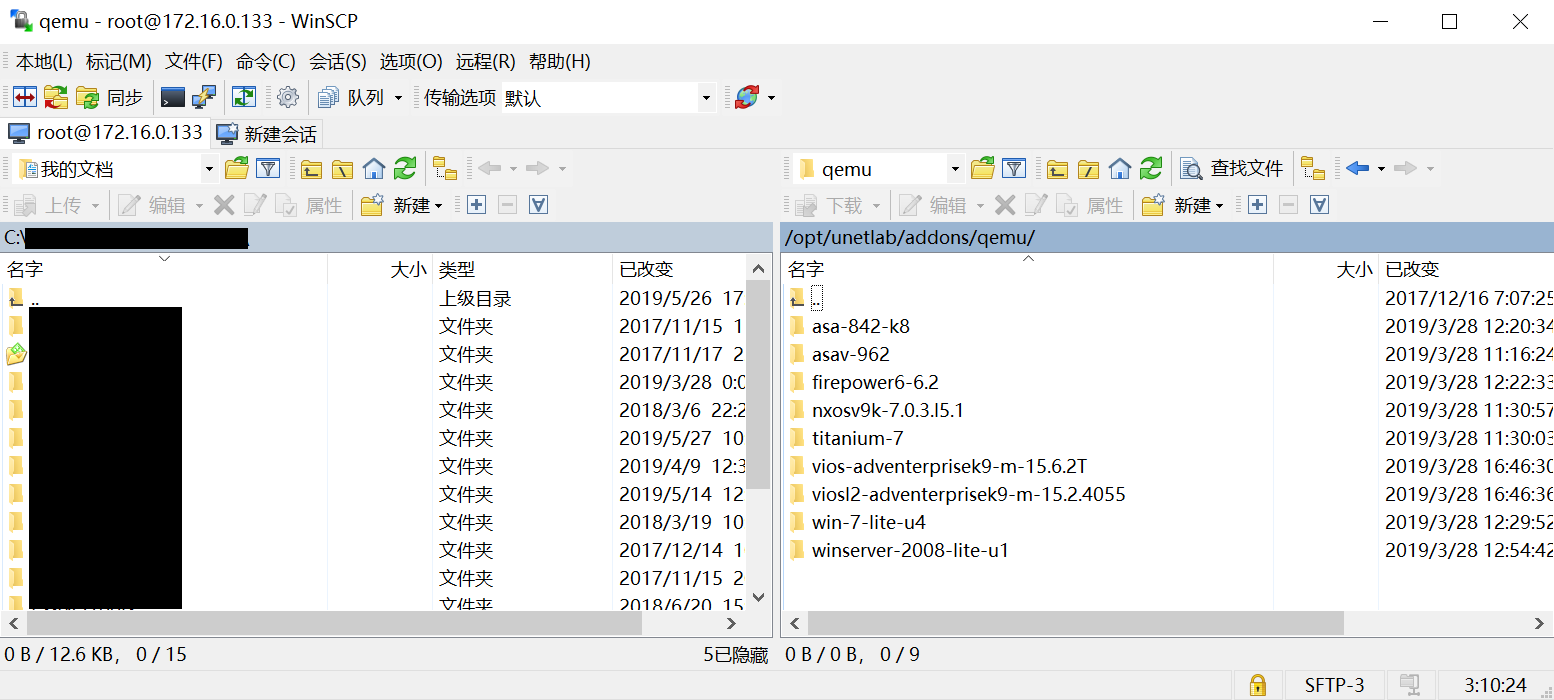

下载后可以采用winscp这个工具,远程登陆EVE-NG的虚拟机,输入用户名和密码后,把下载的镜像文件上传到EVE-NG中。

基于EVE-NG平台上构建企业内网攻防环境基于EVE-NG平台上构建企业内网攻防环境

上传的目录为:/opt/unetlab/addons/qemu,把下载的RAR镜像文件解压为文件夹格式,直接拖入就可以了。对于如果想把自己的qemu虚拟镜像上传到这个攻防环境中,可以采用直接修改文件名为had.qcow2格式,放入文件夹内替换就可以了。

基于EVE-NG平台上构建企业内网攻防环境

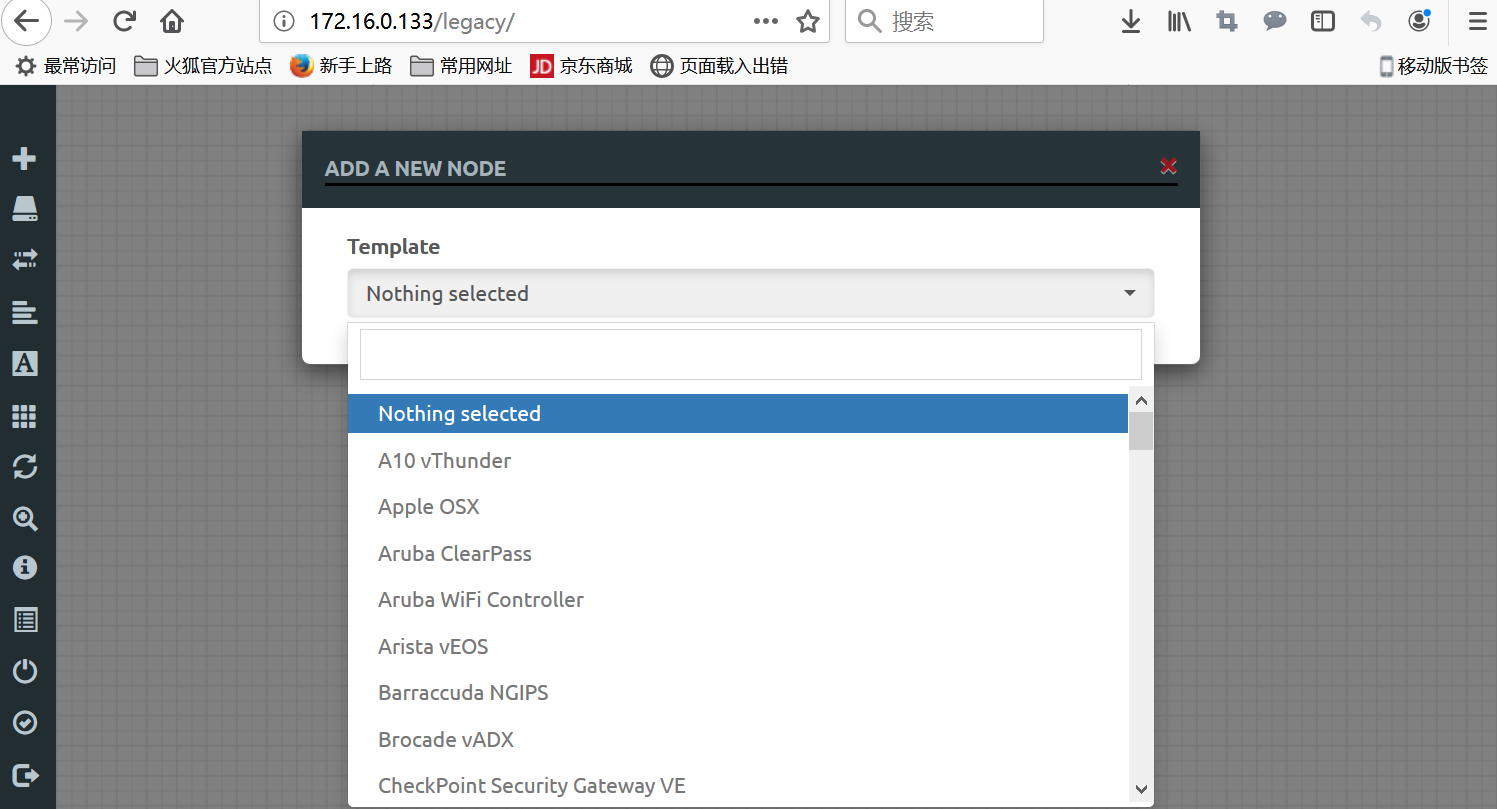

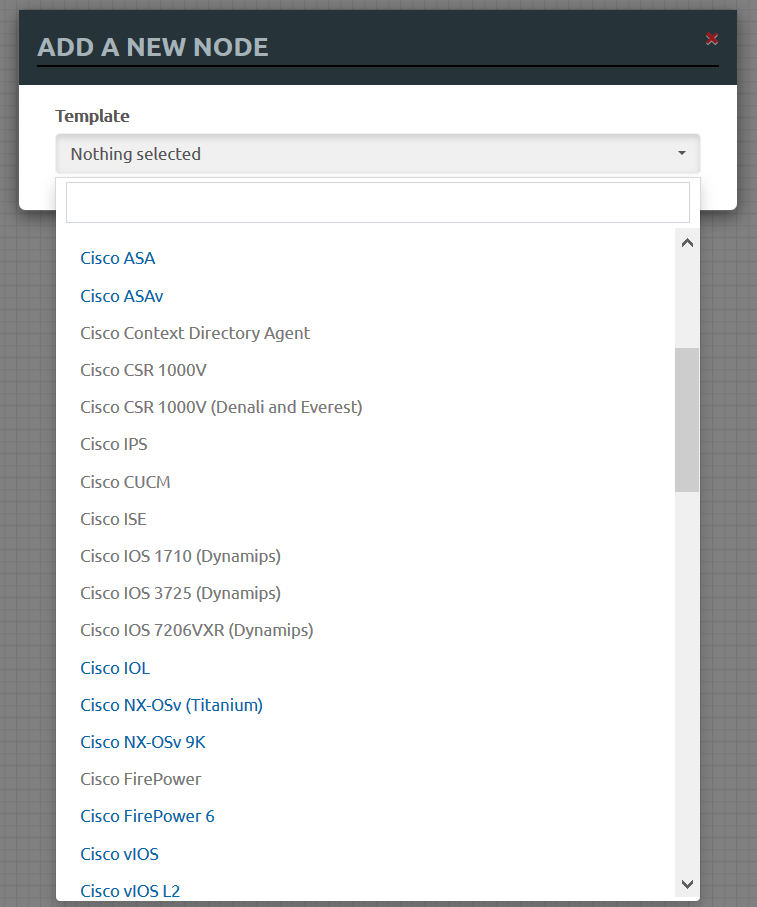

现在可以添加一个Node 设备,可以在下拉菜单里看到支持的设备,添加一个思科防火墙。

基于EVE-NG平台上构建企业内网攻防环境

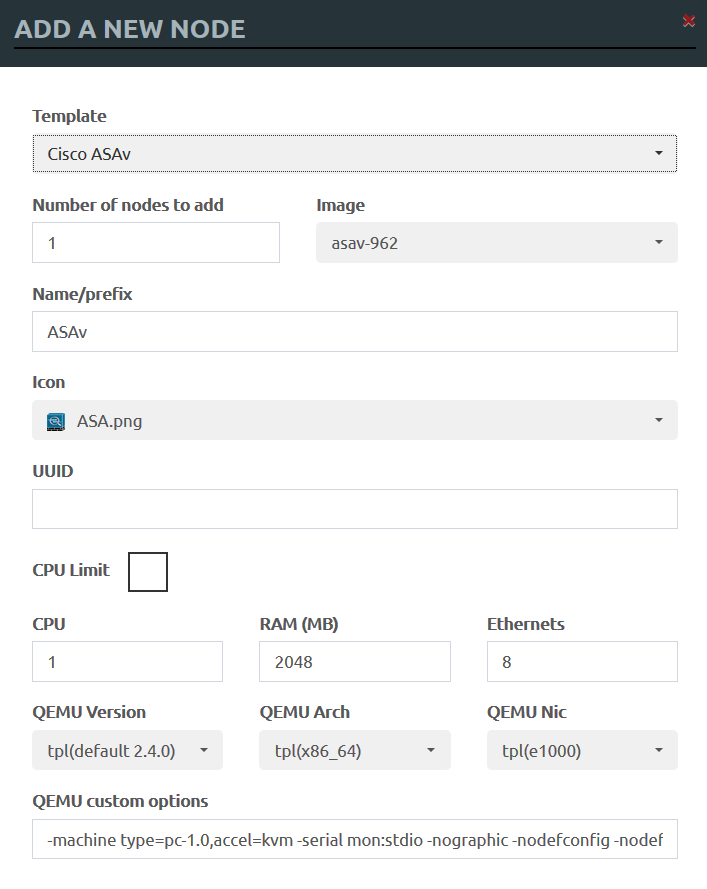

然后选择一个ASAv的虚拟防火墙,IOS版本为K9系列,可以自定义防火墙设备名字,镜像文件和图标以及CPU的核数,内存的大小和接口的个数,其他参数不要动。

基于EVE-NG平台上构建企业内网攻防环境

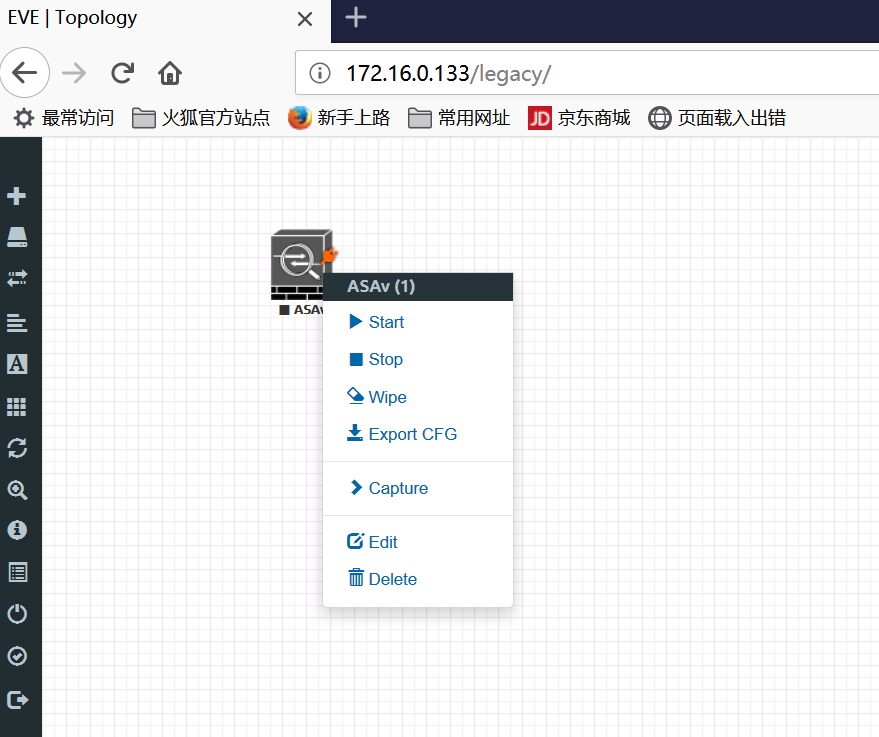

参数填写好后,workspace中会出现一个思科防火墙,右键可以启动,关闭,清除配置,编辑和删除等选项。

基于EVE-NG平台上构建企业内网攻防环境

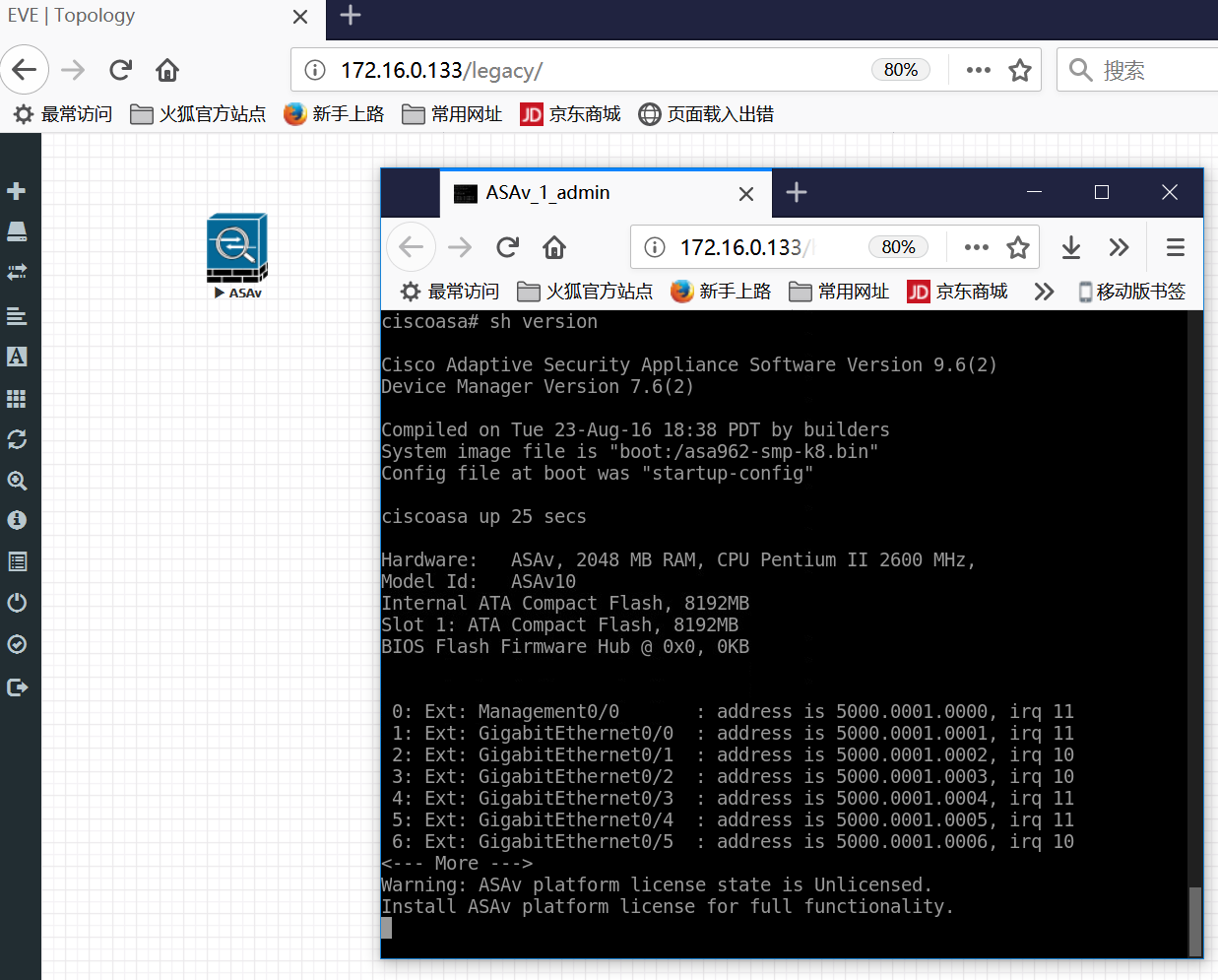

当启动后图标会变成蓝色的图标,同时双击后会产生另外一个html5的窗口,在窗口里可以看到标准的IOS的CLI命令行,敲入show version的时候,可以看到防火墙的版本为9.62。

基于EVE-NG平台上构建企业内网攻防环境

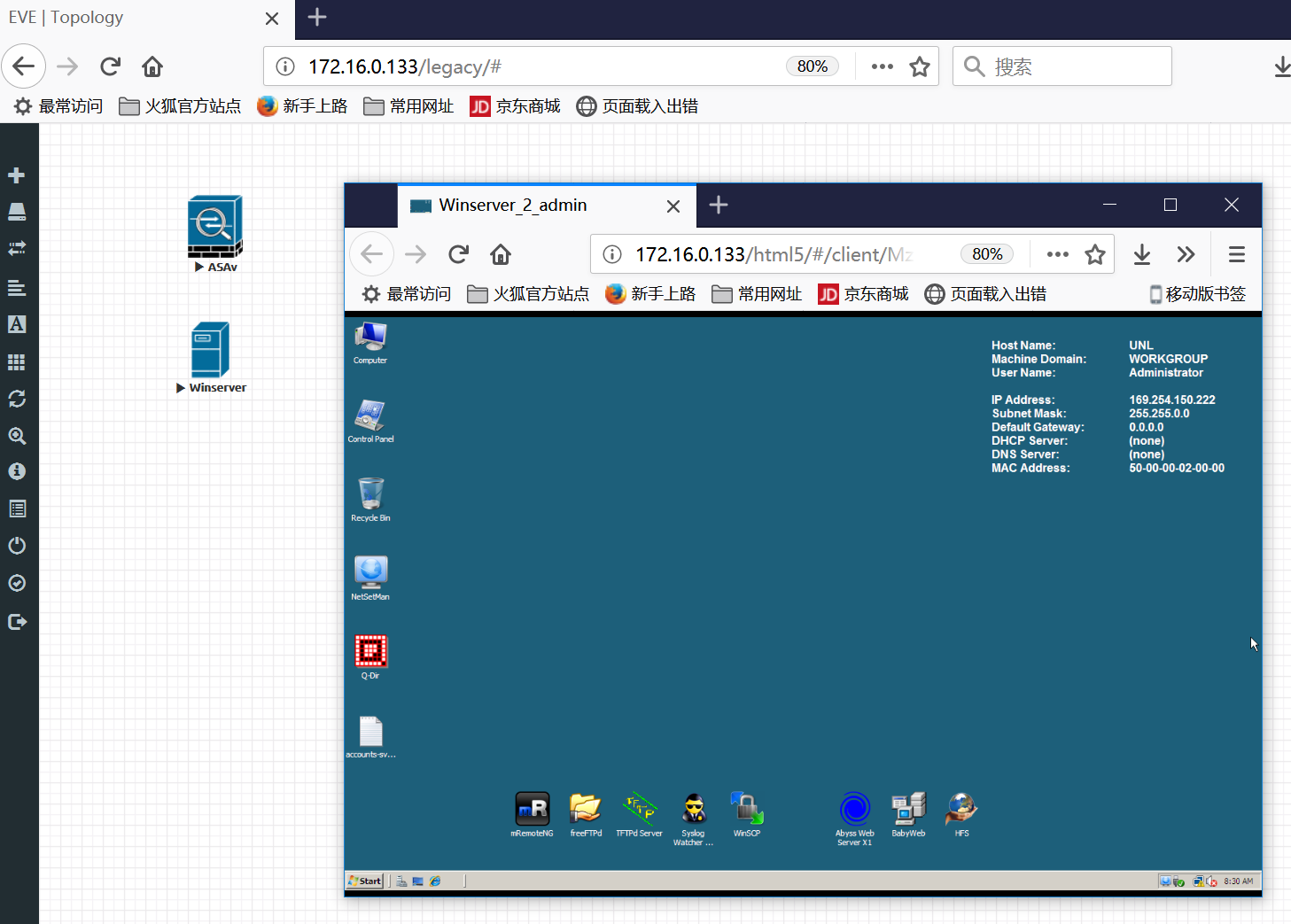

此平台主要是模拟企业内网,所以需要添加服务器和客户机,这里添加一个windows server2008的镜像,然后启动起来。双击后可以在html5浏览器的页面里看到桌面,网络安全攻防人员可以在此设置域控,NPS等安全策略,模拟企业内网的运维策略。

基于EVE-NG平台上构建企业内网攻防环境

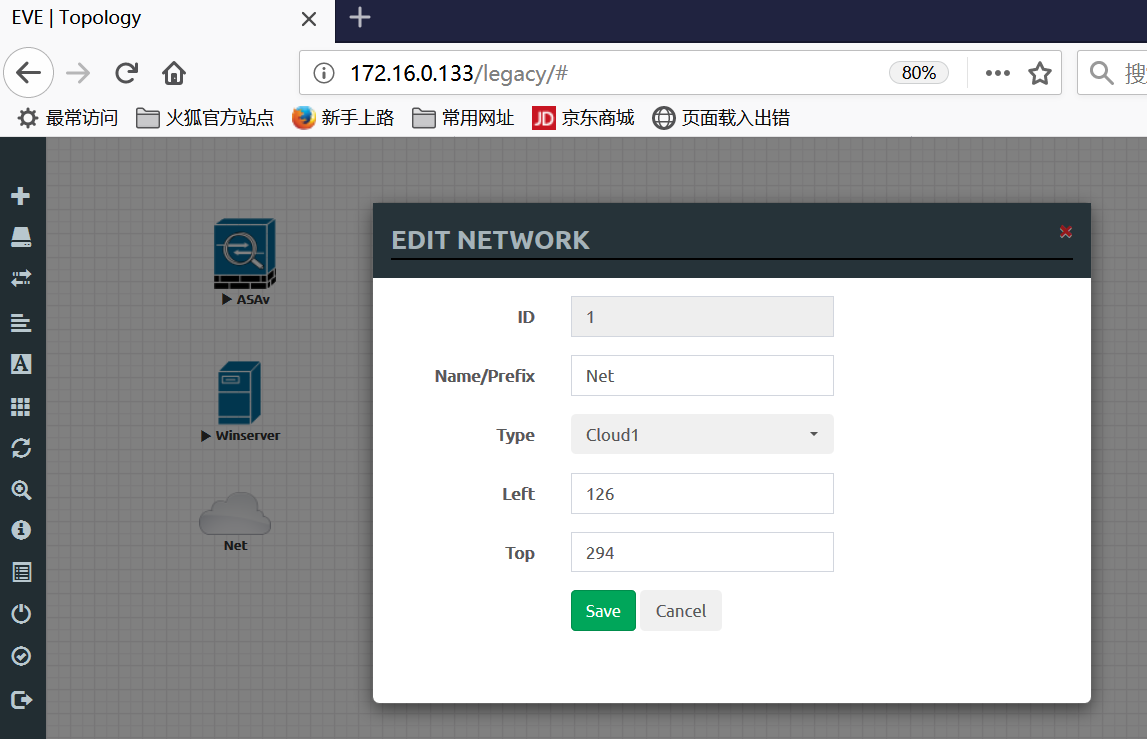

右侧添加网络后,选择cloud模式,这里可以选择cloud1,这里1是指你的vmware虚拟化里的增加的第二块网卡,渗透内网人员可以通过另外一个虚拟机启动kali环境,然后网卡选择桥接到EVE-NG虚拟机的虚拟网卡上,就可以代表你的渗透通道已经打通。

基于EVE-NG平台上构建企业内网攻防环境

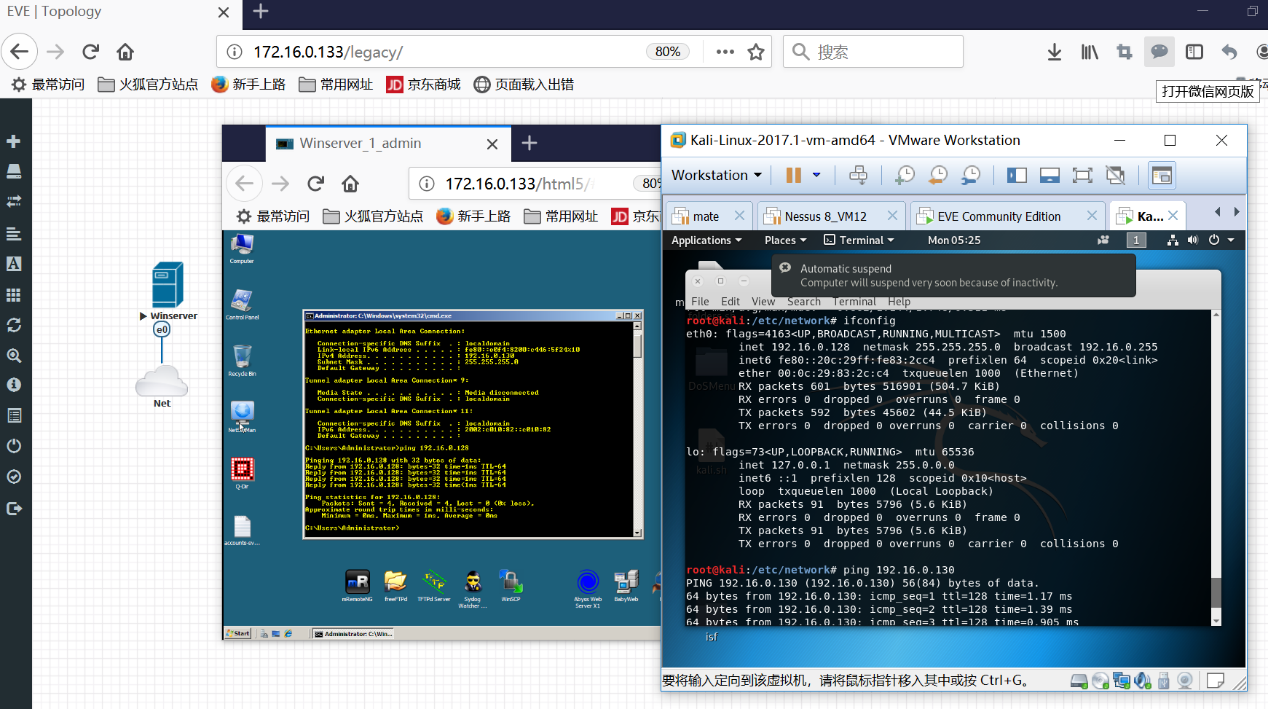

Vmware里设置一个vnet8,分配了DHCP从192.16.0.0/24网段,kali的虚拟机网卡桥接到vnet8然后内部设置为dhcp,获得动态IP为192.16.0.128,而EVE-NG的环境增加一个网卡桥接到vnet8上,部署的windows server 2008桥接到cloud1上网卡设置为DHCP,自动获取IP的192.16.0.130,可以看到相互ping到。

基于EVE-NG平台上构建企业内网攻防环境

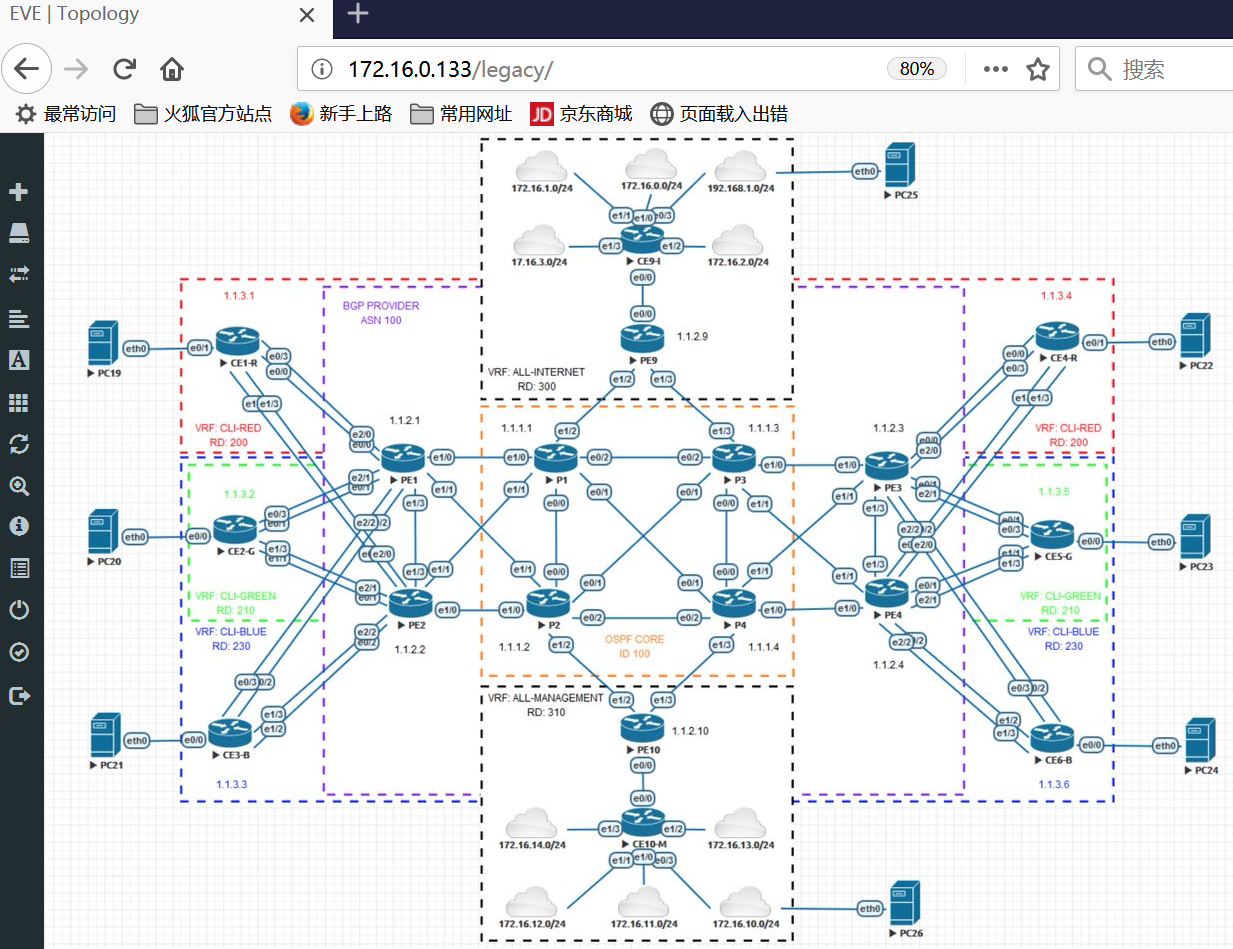

然后设置企业内网攻防网络架构,模拟企业内网的服务器和网络设备,可以完全再现网络安全攻防过程,同时EVE-NG可以多人登陆设置和维护。

附录:EVE-NG支持的镜像

   Cisco ACS 5.6, 5.8.1.4

   Cisco ISE 1.2, 1.4

   Cisco ISE 2.1

   Cisco ASA 8.0.2 (Singe and Multi Context)

   Cisco ASA 8.4 Multicontext Support

   Cisco ASA 9.1.5 Multicontext Support

   Cisco ASAv 9.6.2, 9.7.1 or earlier

    Cisco IPS 7.1

   Cisco Firepower 6.1, 6.2 Management centre (FMC)

   Cisco Firepower 6.1, 6.2 Treat defence ASAv (FTD)

   Cisco Firepower 6.1, 6.2 NGIPSv

   Cisco Firepower 5.4 (NGIPS, FMC)

   Cisco CSR 3.16, 3,17

   Cisco CSR 16.03 Denali

   Cisco CSR 16.0.4 Everest

   Cisco vIOS L3 15.5, 15.6.2T

   Cisco vIOS L2 15.2

   Cisco ESA 9.7, 9.8, Email Security Appliance

   Cisco WSA 8.6, 9.2 10.0 Web Security Appliance

   Cisco CDA 1.0 Context Delivery Agent

    CiscoNXOS Titanium 7.1.0.3

   Cisco NXOSk9 (require source of 2xCPU and 8G RAM for single node)

   Cisco XRv 5.2.2, 5.3.2, 6.0.1, 6.0.2

   Cisco XRvK9 6.0.1, 6.1.2 (require source of 4xCPU and 16G RAM for singlenode)

   Cisco vWLC, 7.4. 8.0.100, 8.2.X, 8.3.X

   Cisco vNAM Virtual Network Analysis Module 6.2.x

   Cisco vWAAS 200.5.5

   Cisco CUCM 11.5.1.11900-26

   Juniper vSRX 12.1.47D

   Juniper Olive M series

   Juniper vSRX NG 15.1×49-D40.6

   Juniper vXRX NG 15.1×49-D70.3

   Juniper vMX 14.1.4R8

   Juniper vMX 16.1R3.10 VCP (control plane node)

   Juniper vMX 16.1R3.10 VFP (forwarding plane node)

   Juniper vMX 17.1 VCP (control plane node)

   Juniper vMX 17.1 VFP (forwarding plane node)

   Juniper vQFX 10K VRE (routing engine)

   Juniper vQFX 10K VFE (forwarding engine)

   Junos Sphere 16.1

   Alcatel 7750SR: 13.0.R3

   A10, vThunder 2.7.1

   Aruba: Clearpass 6.4.X

   Arista vEOS 4,17.2F and earlier versions

   Barracuda NGFW

   Brocade vADX 3.01.1

   Checkpoint FW: R77-20, R77-30

   Citrix Netscaler 11.0.62

   Dell SonicWall 11.3.0

   CumulusVX 2.5.3

   ExtremeOS 21.1.14

   F5 BIG-IP 12.0.0 Supports LTM, GTM HA

   Fortinet Manager v5

   Fortinet Mail 53

   Fortinet FGT v5.X

   Fortinet 5.2.3

   HP VSR 1000 7.10

   Mikrotik 6.30.2

   PaloAlto FW 7.0, 7.1

   pfSense FW 2.3

   S-Terra FW, Gate 4.1,

   S-Terra CSP-VPN gate 3.1

   VyOS 1.1.6

   Windows XP

   Windows 7

   Windows 10

   Windows Server 2003

   Windows Server 2008R2

    WindowsServer 2012 R2

   Windows Server 2016

   Linux TinyCore 6.4

   Linux Slax 7.08

   Linux Mint 18

   Linux Kali x64 Full

   Linux Kali x386 light

   Linux Mint 18

   Linux Ubuntu Desktop 16.04

   Linux DSL 4.4.10

   Linus Ubuntu Server 16.04 Webmin

本文作者:剑思庭([email protected]wechat:jiansiting;开源工具github.com/jiansiting),本文属FreeBuf原创奖励计划,未经许可禁止转载。

来源:freebuf.com 2019-06-03 12:30:58 by: jiansiting
