Heic 文件格式解析（原创） – 作者:RonPatton

        heic是一种图像格式，自iOS 11开始，苹果将heic设置为图片存储的默认格式。这种图片无法在windows 系统中直接打开。http://nokiatech.github.io/heif/ 网站提供了详细的该格式文件的读写方法，及如何将该种文件转化为“jpg” 类型图像文件。通过二进制查看，该文件结构是一种长度桢数据结构，为四字节长度+四字节类型+数据的格式。

      选取网上一张示例图片(https://raw.githubusercontent.com/nokiatech/heif/gh-pages/content/images/cheers_1440x960.heic)，按照该方法提取一级结构如下：

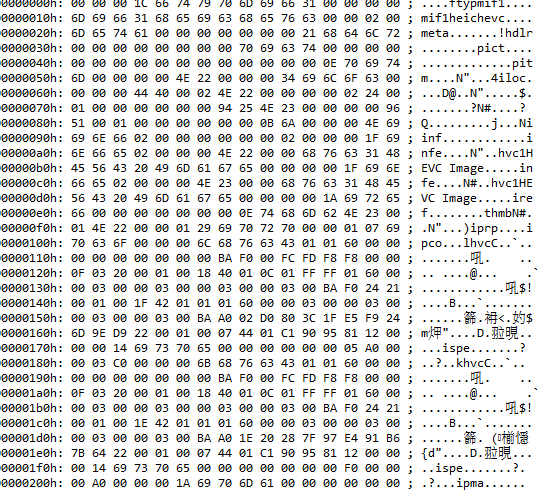

（上图是部分二进制图片格式）

对类型为“meta” 的段再进行类似的结构提取方式为长度+类型+数据，如果长度为0直接跳过 ：结果如下：

偏移位置（0x）** 4字节长度（0x）** 类型

0024  **0000  **

0028  **0021  **hdlr

0049  **000e  **pitm

0057  **0034  **iloc

008b  **004e  **iinf

00d9  **001a  **iref

00f3  **0129  **iprp

在说明文档中有格式解析，和每个参数的实际意义：

http://standards.iso.org/ittf/PubliclyAvailableStandards/c066067_ISO_IEC_23008-12_2017.zip。我们的示例简单列举如下：

hdlr: 00 00 00 00

pitc: 00 00 00 00

pitm: item_ID= 4e 22

iloc:item_count=2

   item_ID=4e 22,extent_count=1,extent_offset=0x224,extent_length=0x9425

   item_ID=4e 23,extent_count=1,extent_offset=0x9651,extent_length=0xb6a

iinf: entry_count=2

    infe: item_ID= 4e 22 item_type=hvc1

    infe: item_ID=4e 23 item_type=hvc1

iref:

 referenceType=thmb,from_item_ID=4e 22,ref_count=1,to_item_ID=1;

iprp:

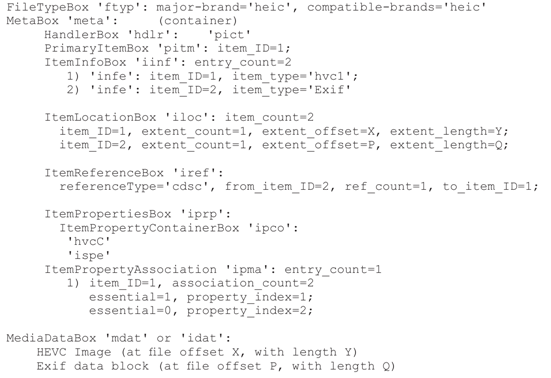

下面图片是文档中对格式的说明，和我们实际的图片略有差异：
