softether VPN搭建和使用

介绍:SoftEther VPN是个由筑波大学Daiyuu Nobori研究生因硕士论文开发的开源、跨平台、多重协议的虚拟专用网方案。他让一些虚拟专用网协议像是SSL VPN 、L2TP、IPsec、OpenVPN以及微软SSTP都由同一个单一VPN服务器提供。在2014年一月四日以GNU通用公共授权条款方式发布。SothEther VPN是专门被设计为穿过防火墙的。它支持NAT穿透,使他能越过政府或组织的防火墙,设立虚拟专用网服务器。因为用了HTTPS来伪装连接,防火墙的深度数据包检测无法侦测到SofthEther的VPN发送数据包构成的VPN通道。但SoftEther的SSL VPN协议在中国大陆的部分地区仍然被封锁。性能优化也是SoftEther VPN的一个目标。它使用像是利用全部以太网帧的策略,减少了内存复制的操作、平行传输和群集,这减少了通常VPN连接会有的延迟并增加了运输吞吐量。简单来讲,就是VPN,支持多服务器和多客户端便捷的管理,适用于大型VPN网络中,VPN功能十分强大,大家感兴趣的话可以深入研究。

———————————————————

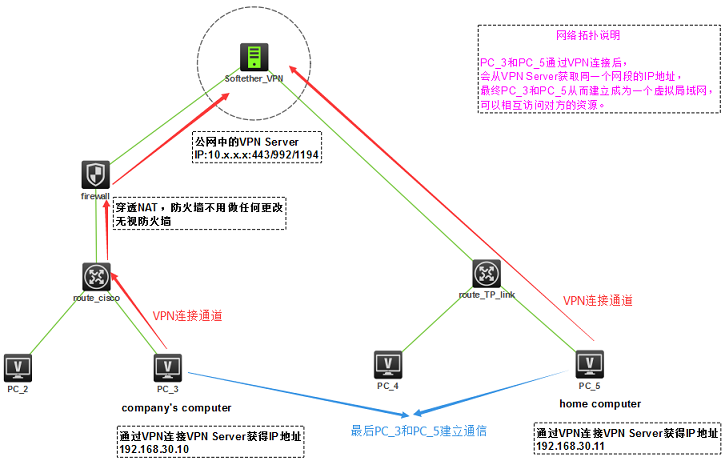

softether vpn 点对点原理图:
图片[1]-softether VPN搭建和使用-安全小百科

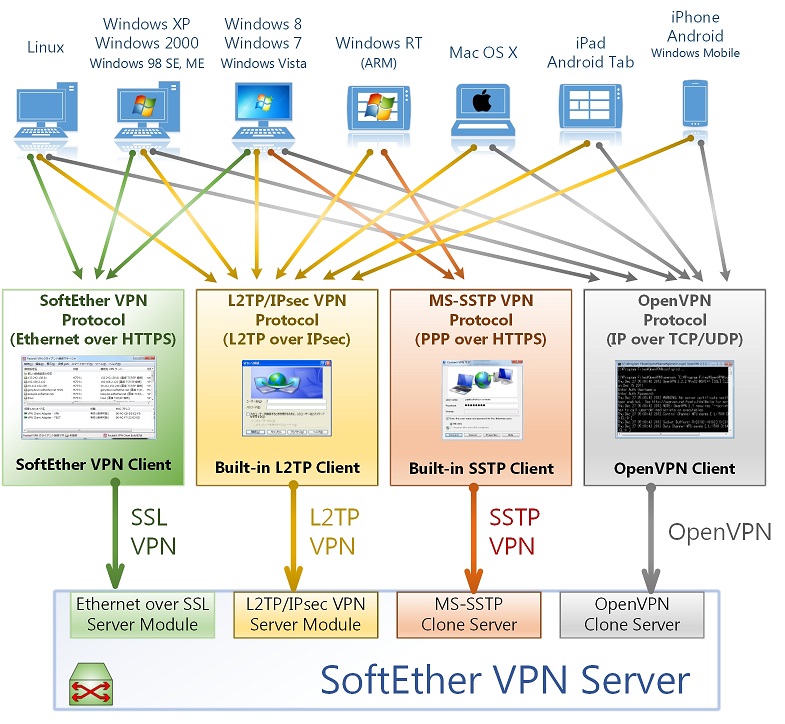

softether vpn支持的客户端设备:
图片[2]-softether VPN搭建和使用-安全小百科
———————————————————

1、将SoftEtherVPN-master.zip 拷贝到linux服务器中 /usr/local目录下 ,然后输入密令解压 unzip SoftEtherVPN-master.zip
安装环境支持:

cd /usr/local

rz【SoftEtherVPN-master.zip本地URL】

yum -y groupinstall “Development Tools”

yum -y install readline-devel ncurses-devel openssl-devel

进入我们解压后的SoftEtherVPN-master文件夹

cd /usr/local/SoftEtherVPN-master

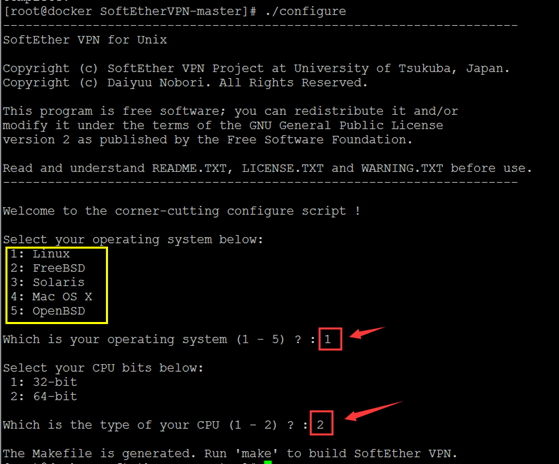

./configure

根据系统选择版本

编译安装

make && make install

安装后启动服务

/usr/vpnserver/vpnserver start

vpnserver start        #开启服务

vpnserver stop        #关闭服务

2、在windows的电脑下安装管理软件配置一下VPN服务器,并创建相应的账号和密码。
安装软件为:softether-vpnserver_vpnbridge-v1.00-9029-rc2-2013.03.16-windows-x86_x64-intel.exe

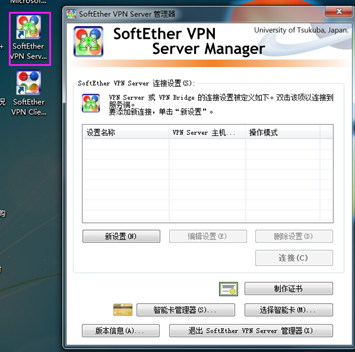

打开这个软件
图片[3]-softether VPN搭建和使用-安全小百科

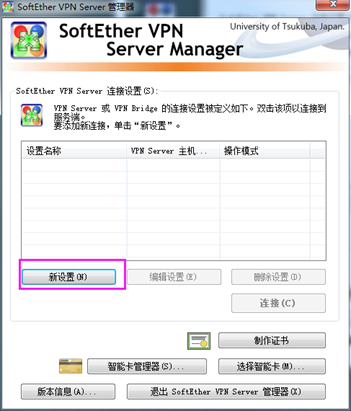

3、点“新设置”
图片[4]-softether VPN搭建和使用-安全小百科

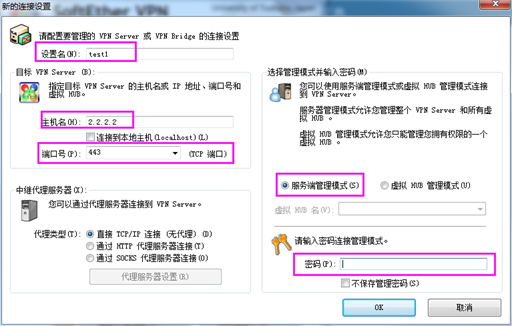

4、第一次使用vpn管理器配置时候。
-设置名:我随便取了test1
-主机名:VPN服务器的IP地址,我的linux vpn服务器IP是2.2.2.2,端口号默认443,不要改
-选择“服务端管理模式”
-请输入密码连接管理模式:密码为空不要输
图片[5]-softether VPN搭建和使用-安全小百科

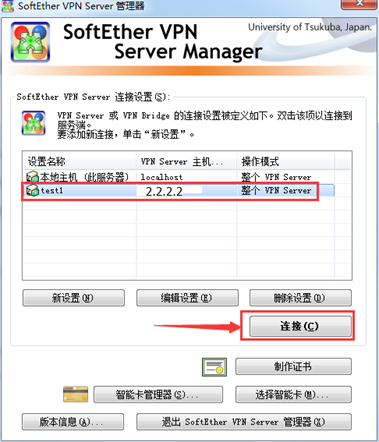

然后点击连接
图片[6]-softether VPN搭建和使用-安全小百科

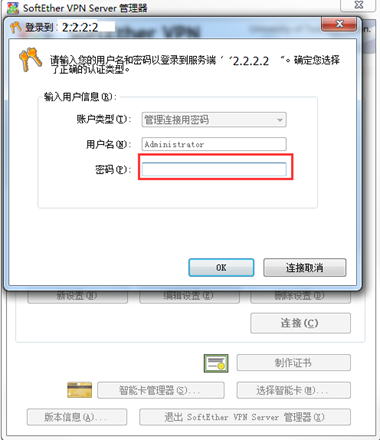

弹出的框中,密码不要输,新建VPN服务器密码默认为空的,点击[OK]
图片[7]-softether VPN搭建和使用-安全小百科

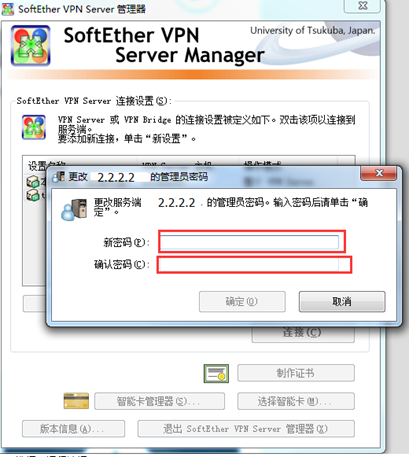

然后输入VPN的管理新密码,要记住了,以后管理要用的。
图片[8]-softether VPN搭建和使用-安全小百科

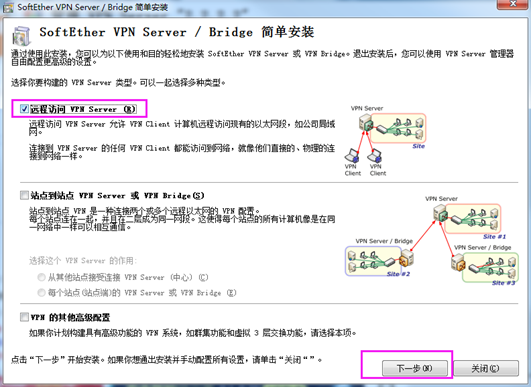

5、选择“远程访问VPN server”
图片[9]-softether VPN搭建和使用-安全小百科

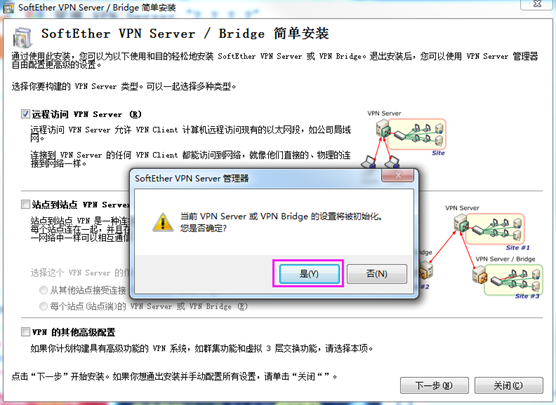

6、选择“是”
图片[10]-softether VPN搭建和使用-安全小百科

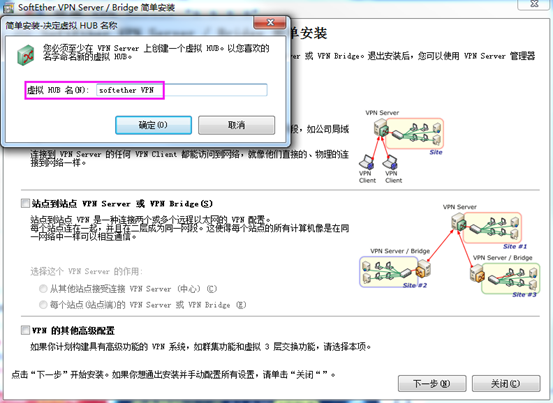

7、弹出虚拟HUB名:softether VPN,然后点“确定”
图片[11]-softether VPN搭建和使用-安全小百科

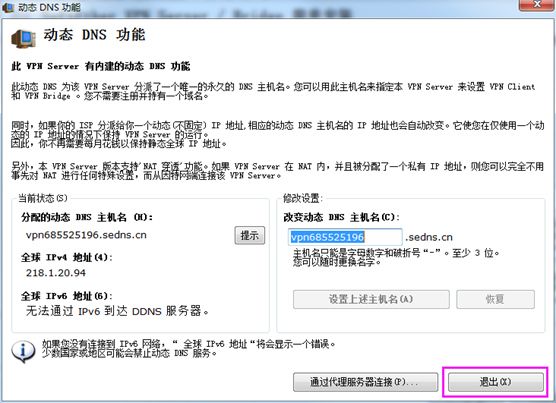

8、弹出“动态DNS功能”,点“退出”
图片[12]-softether VPN搭建和使用-安全小百科

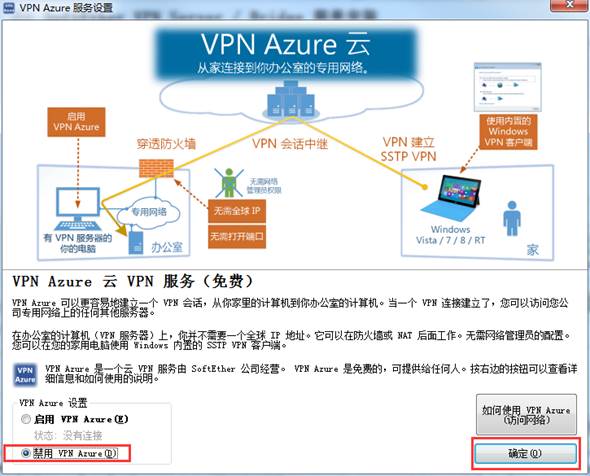

9、弹出的框中选“禁用VPN Azure”,然后点“确定”
图片[13]-softether VPN搭建和使用-安全小百科

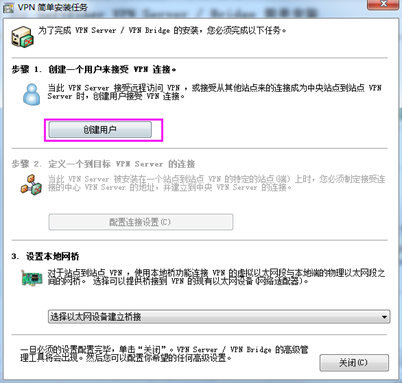

10、选“创建用户”
图片[14]-softether VPN搭建和使用-安全小百科

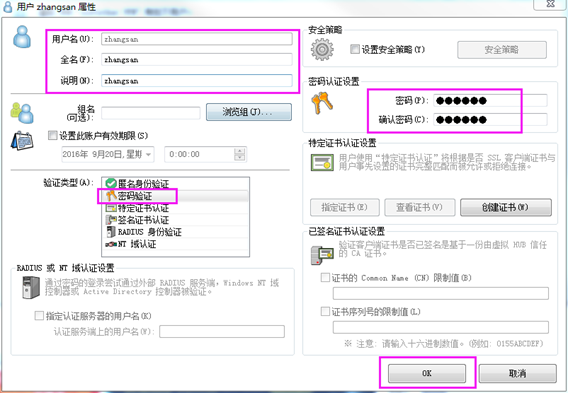

11、-用户名:例如zhangsan   全名:  例如zhangsan   说明:zhangsan
-验证类型:选择“密码验证”
-密码认证设置:输入密码。要记住,后面我们会用这个账号密码去登录client的VPN。
最后选“OK”
图片[15]-softether VPN搭建和使用-安全小百科

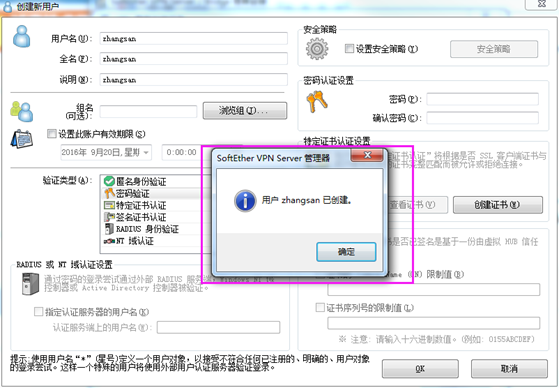

12、会提示用户zhangsan已创建,点“确定”。
图片[16]-softether VPN搭建和使用-安全小百科

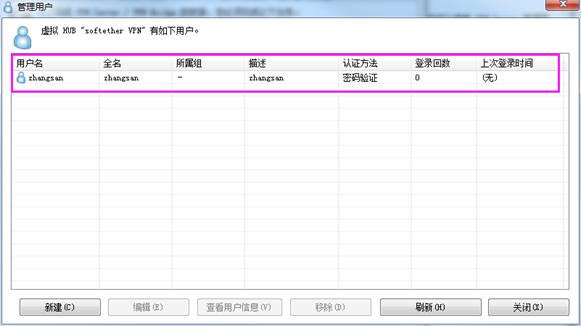

13、会弹出”管理用户”,会显示刚才建立的用户名,这个用户就是后面我们会用windows的client客户端软件要连接用的。该页面点“关闭”即可。
图片[17]-softether VPN搭建和使用-安全小百科

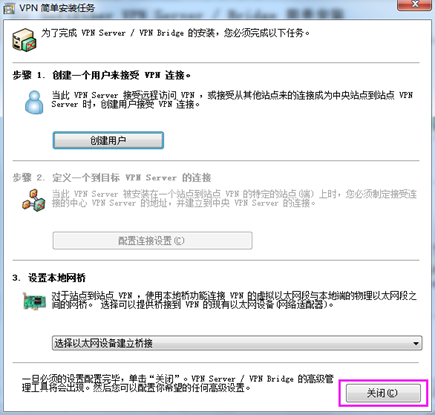

14、这个页面点“关闭”
图片[18]-softether VPN搭建和使用-安全小百科

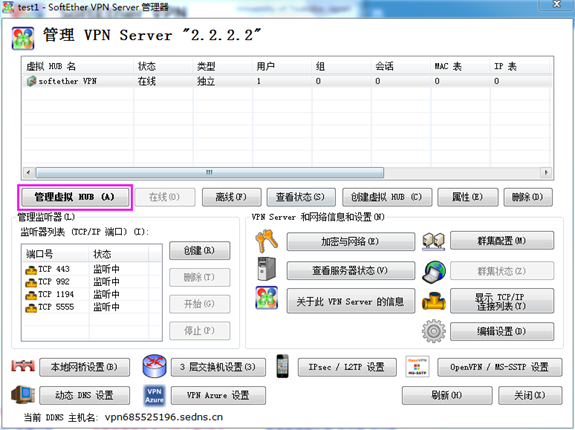

15、重要,在如下管理页面中,选择刚才建立的“虚拟HUB”【softether VPN】,点击【管理虚拟HUB】
图片[19]-softether VPN搭建和使用-安全小百科

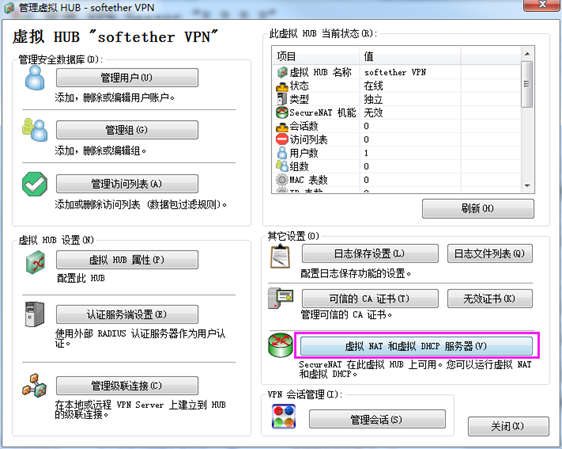

16、选择【虚拟NAT和虚拟DHCP服务器】
图片[20]-softether VPN搭建和使用-安全小百科

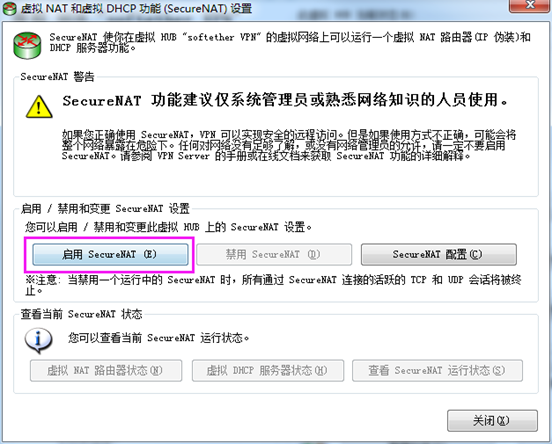

17、选择“启用SecureNAT”
图片[21]-softether VPN搭建和使用-安全小百科

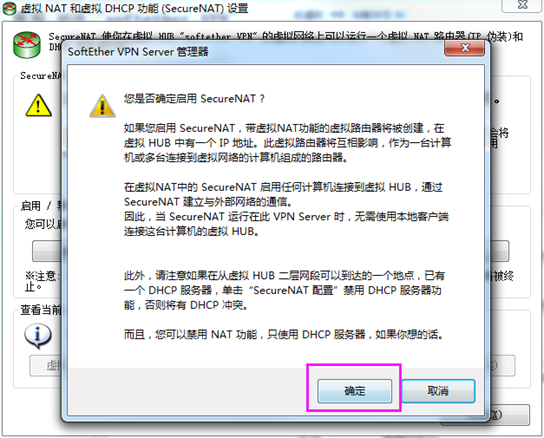

18、弹出“您是否确定启用SecureNAT”,选择启用,这功能是启动nat DHCP地址池,为后面client分配IP地址用的。
图片[22]-softether VPN搭建和使用-安全小百科

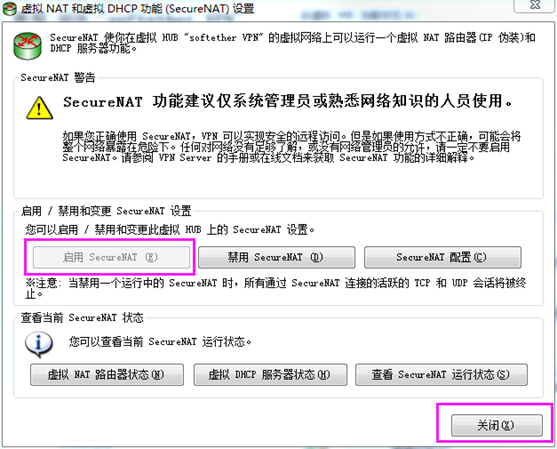

19、后面弹出框中,启用SsecureNAT变成了灰色,说明启用成功。下面的选择“关闭”即可。如果你想自己配置DHCP地址池的网段,可以点击【SecureNAT配置】,不用改默认也可以。
图片[23]-softether VPN搭建和使用-安全小百科
20、到这里就完成了softether VPN server管理的所有配置。其它页面都点关闭即可。

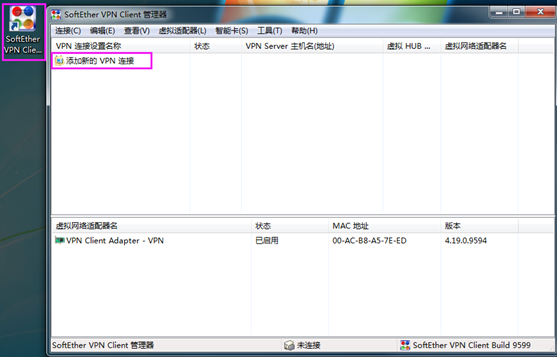

21、找两台windows电脑,同样下载安装softether-vpnclient-v4.19-9599-beta-2015.10.19-windows-x86_x64-intel.exe软件,然后打开安装的软件,选择【添加新的VPN连接】
图片[24]-softether VPN搭建和使用-安全小百科

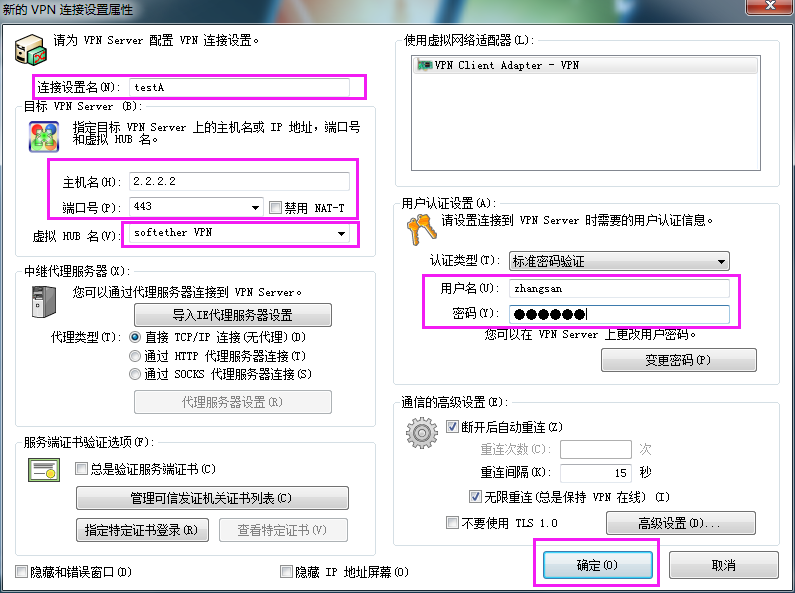

22、弹出的框中
-连接设置名:随便写,我写testA
-主机名:linux VPN 服务器的IP地址:2.2.2.2
-端口号:默认443
-虚拟HUB名:这个只要你电脑网络是正常的,会自动识别到前面设置的HUB名“softether VPN”
-认证类型:标准密码验证
-用户名:zhangsan     这是我们前面建立的用户
-密码:                       这是我们前面建立的用户密码
最后点“确定”
图片[25]-softether VPN搭建和使用-安全小百科

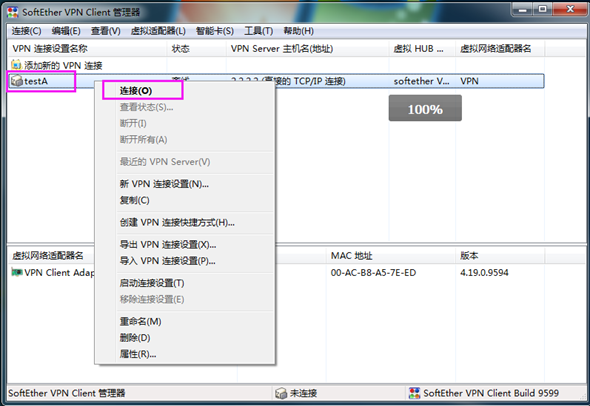

23、右击“testA”,选择“连接”
图片[26]-softether VPN搭建和使用-安全小百科

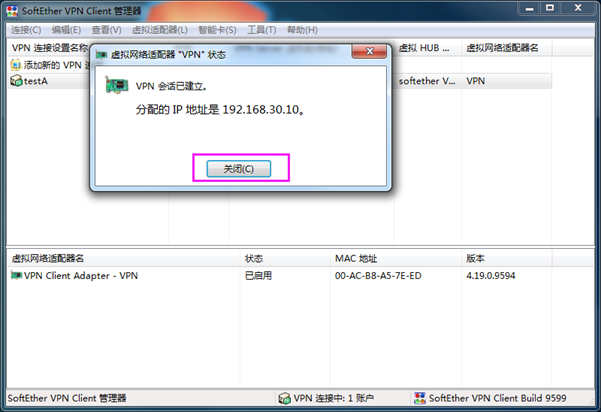

24、连接成功的话,很快弹出这个框,会提示给你分配了IP地址,把IP地址记一下,因为你用另一台windows电脑连这台windows电脑会用到这个IP地址的。
图片[27]-softether VPN搭建和使用-安全小百科
25、这样这台windows电脑就拨上了softether vpn服务器了。另一台电脑也用这个方法去连接,参考21-24步。
26、例如A、B电脑都连接上了softether VPN服务器,这样A和B电脑就会处于同一个局域网了。后面你想用远程软件“VNC viewer”,或者直接运行windows中“远程桌面连接”,输入对方主机的softether VPN分配的IP地址、主机账号、主机密码,即可通信了。
